SolidWorks草图段对象：深入探索

如下图所示，在Solidworks的草图中，一个草图可以由多个草图段构成，如直线，圆弧，样条曲线，文字等，都属于草图段的细分分类。在Solidworks中SketchSegment对象代表草图段对象。如下图，圆弧，直线等对象，可以理解为是SketchSegment的子类。从这里可以理解SketchSegment存储的是一些草图的通用信息，而子类存储的是具体草图段的特殊信息。

本文就通过实例讲解下草图段对象。


实例分析：

如下图，本例中，我们将遍历草图中的所有草图段。


实例代码

#region 遍历所有草图片段
 public static void GetAllSketchSegment(ModelDoc2 SwDoc)
 {
     Feature SketchFeat = ((PartDoc)SwDoc).FeatureByName("草图片段研究");
     Sketch SwSketch = SketchFeat.GetSpecificFeature2();
     object[] ObjSegs = SwSketch.GetSketchSegments();
     foreach (object ObjSeg in ObjSegs)
     {
          SketchSegment SwSeg = (SketchSegment)ObjSeg;
          SwSeg.Select(false);
          string ObjStatus = "";
          if ((swSketchSegments_e)SwSeg.GetType() == swSketchSegments_e.swSketchLINE)
          {
               SketchLine SwSketchLine = (SketchLine)SwSeg;
               if (SwSketchLine != null)
               {
                   ObjStatus = "对象得到成功";
               }
               else
               {
                   ObjStatus = "对象得到失败";
               }
           }
           else if ((swSketchSegments_e)SwSeg.GetType() == swSketchSegments_e.swSketchARC)
           {
                SketchArc SwSketchARC = (SketchArc)SwSeg;
                if (SwSketchARC != null)
                {
                    ObjStatus = "对象得到成功";
                }
                else
                {
                    ObjStatus = "对象得到失败";
                }
           }
           else if ((swSketchSegments_e)SwSeg.GetType() == swSketchSegments_e.swSketchELLIPSE)
           {
                SketchEllipse SwSketchEllipse = (SketchEllipse)SwSeg;
                if (SwSketchEllipse != null)
                {
                    ObjStatus = "对象得到成功";
                }
                else
                {
                    ObjStatus = "对象得到失败";
                }
            }
            else if ((swSketchSegments_e)SwSeg.GetType() == swSketchSegments_e.swSketchSPLINE)//样条曲线
            {
                SketchSpline SwSketchSpline = (SketchSpline)SwSeg;
                if (SwSketchSpline != null)
                {
                    ObjStatus = "对象得到成功";
                }
                else
                {
                    ObjStatus = "对象得到失败";
                }
            }
            else if ((swSketchSegments_e)SwSeg.GetType() == swSketchSegments_e.swSketchTEXT)
            {
                SketchText SwSketchText = (SketchText)SwSeg;
                if (SwSketchText != null)
                {
                     ObjStatus = "对象得到成功";
                }
                else
                {
                     ObjStatus = "对象得到失败";
                }
            }
            StringBuilder Sb = new StringBuilder("");
            Sb.Append(((swSketchSegments_e)SwSeg.GetType()).ToString().Trim() + ObjStatus + "\r\n");
            Sb.Append("名称:" + SwSeg.GetName() + "\r\n");
            Sb.Append("ID:" + SwSeg.GetID()[0] + "," + SwSeg.GetID()[1] + "\r\n");//比如各类草图都有一个相同的ID
            Sb.Append("长度:" + SwSeg.GetLength() + "\r\n");
            System.Windows.MessageBox.Show(Sb.ToString().Trim());
            //特定草图中的每个图元都有一个唯一的 ID。但是，草图线可能与同一草图中的草绘弧具有相同的 ID 值。同样，在第二个草图中，您可能会找到具有相同 ID 的不同草图元素，因此，您的应用程序必须跟踪
         }
}
#endregion

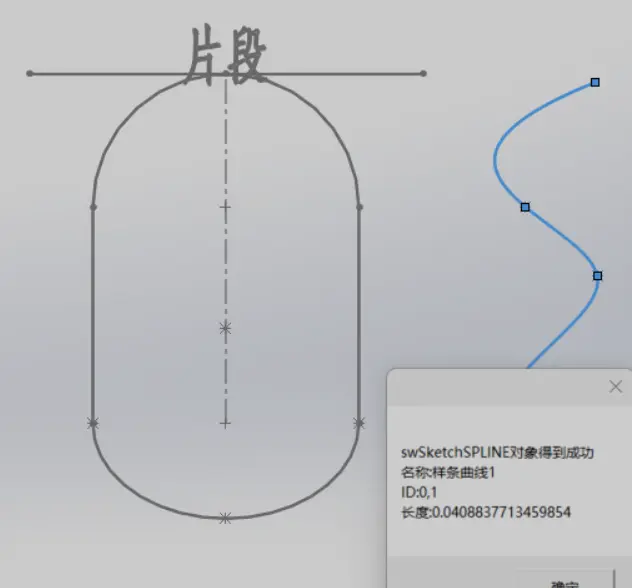

运行效果如下：


实例分析

1.从实例效果可以看出，我们可以通过SketchSegment对象得到各细分对象。

2.SketchSegment作为通用对象，包含了各类草图段的通用信息，如长度，ID等等。

3.每个草图段都有ID，这个ID是一个二维数组，但我们看到好几个草图段的ID都是【0,1】，这里Solidworks的原理是一个草图中，相同类型的草图段的ID是唯一的。故我们虽然看到很多ID是【0,1】，但这些草图段分别属于不同的草图段类型，如直线，圆弧，椭圆，等等。

如下图为本文的示例程序，源码可上我的Github下载。
