立创edapcb与SolidWorks草图学习的对比

首先是绘图工具

   画方


   画圆


SolidWorks提供了多种画矩形和圆的方案，其他画弧形多边形曲线也有

其次是针对画好图案的1.等距偏移2.镜像3.阵列4.移动

   4功能


立创eda这几个功能不是没有就是不方便

接下来是关键的裁剪功能，立创eda不允许对画出来的线条进行裁剪，比如画个矩形后我只需要3条边但无法切除矩形的一条边。

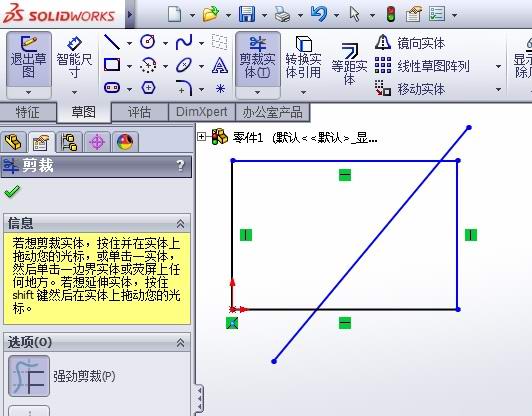

   裁剪前

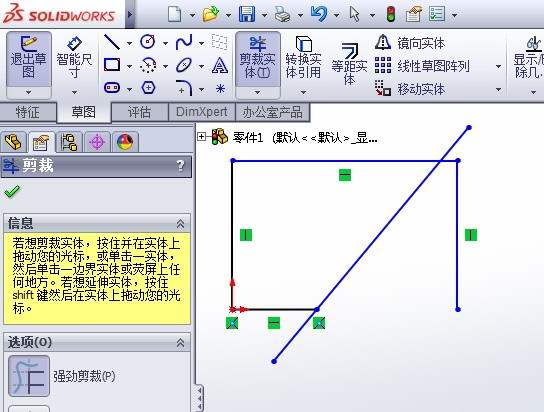

   裁剪后


同时SolidWorks还支持对几个线条交叉后的部分进行切除，这些对绘制不规则pcb板十分有用。

接下来是SolidWorks的自动磁吸功能，这个在设置里可以自定义需要磁吸的点，包括对点的磁吸、水平竖直方向磁吸，交叉点磁吸，相切磁吸。

   圆工具吸附点


   圆工具水平吸附


   圆工具交点处吸附


之后是我最需要的对尺寸标注工具的修改，立创eda里的尺寸标注除了能简单的标注数据值外什么也干不了。

sw的智能尺寸标注能自动吸附被标注物体。

   标注修改前


然后通过修改标注尺寸被标注物体也会跟着尺寸变形，立创eda修改尺寸只会让标注线移动被标注物体不会有任何改变。。。

   标注修改后被标注物体也发生改变


同时SolidWorks的尺寸标注支持两点间直线标注，两点间水平距离、竖直距离标注，立创eda只能两点间标注。

   斜着标注


   水平距离标注


最后加个方便实现的功能吧，支持一下等比缩放导入图片做背景，图片本身不参与pcb绘制，仅作为参考背景方便绘制pcb时参考定位用。

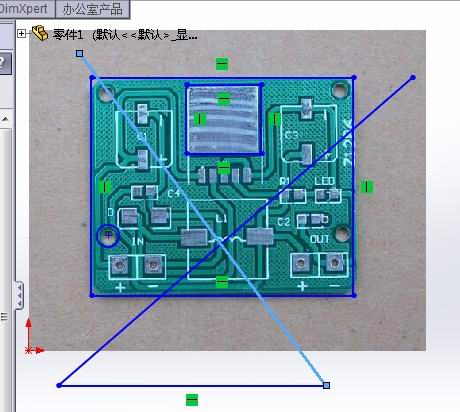

   背景参考


希望立创eda能参考我的建议，毕竟不是所有人都会去装又大又笨还容易缺少元器件的ad，方便快捷的国产立创eda是每个电子电路爱好者的刚需，期望立创eda越来越好。
