SolidWorks中复制与派生草图的灵活运用

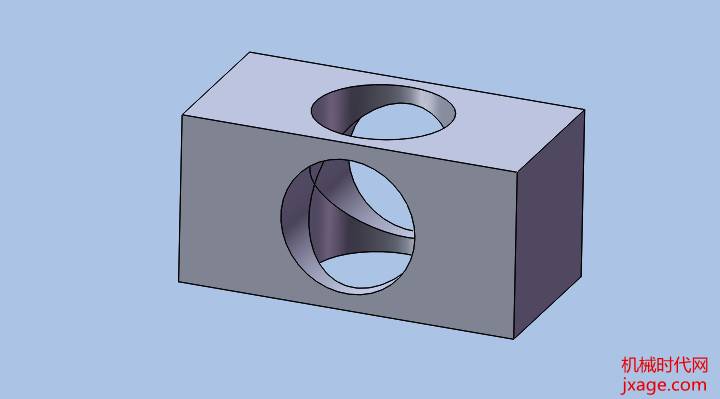

在solidworks中，**草图和派生草图都是将现有的草图**到新的基准面上，但是却又不相同的用法。以下图为例简单介绍。

一派生草图

方法：

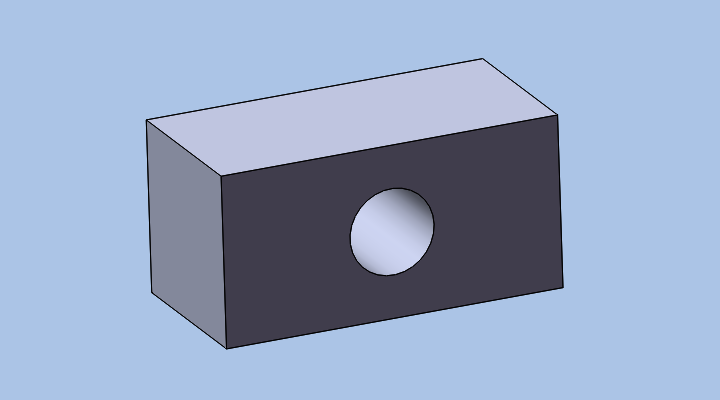

1.新建文件。

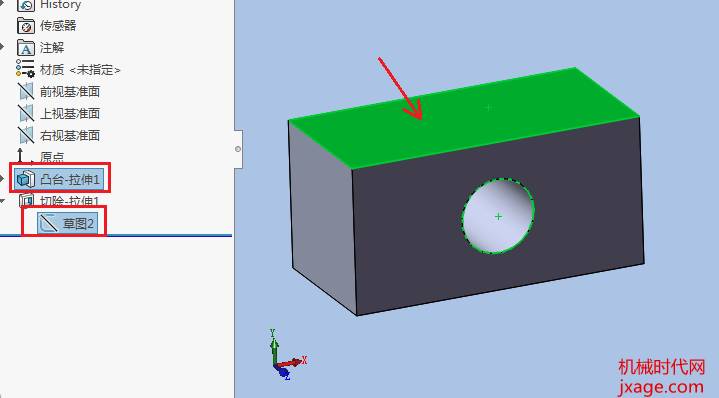

2.在特征设计树中 按住 Ctrl 选择草绘和拉伸实体的上表面。

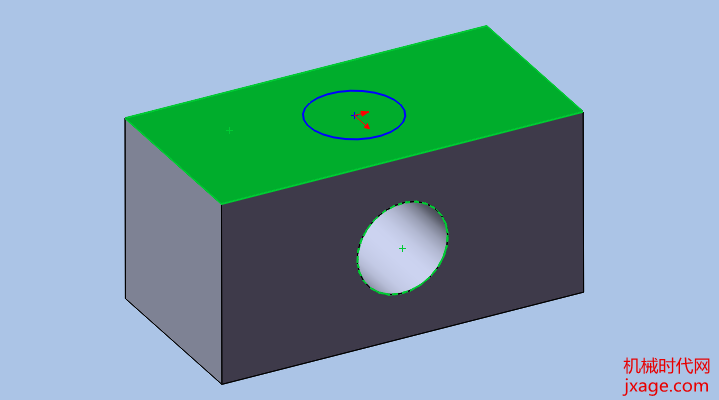

3.点击【插入】–【派生草图】，即可创建一个新的草绘。

将上面的草绘进行定位即可。

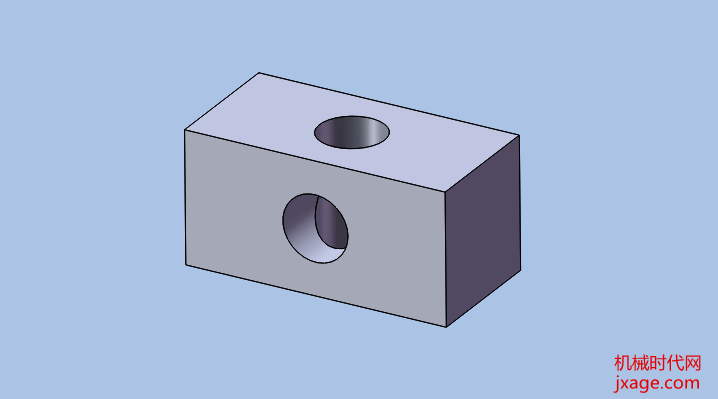

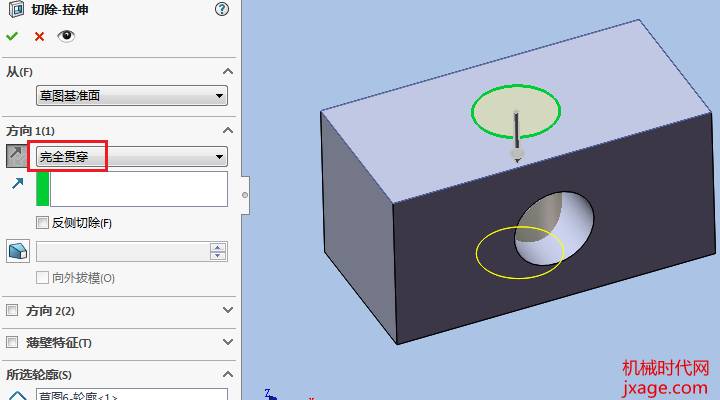

4.点击【拉伸切除】，选择派生的草绘作为截面，按照下面进行设置。

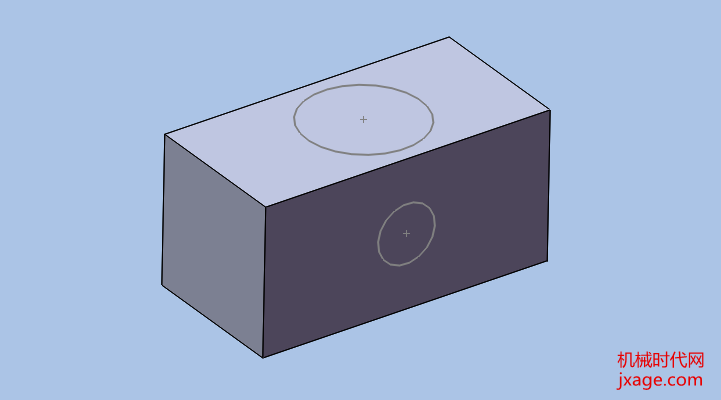

5. 现在更改草绘 2 的尺寸，看看会发生什么？

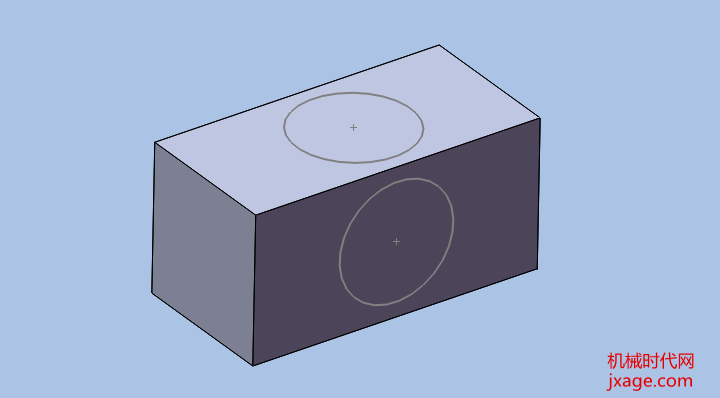

派生的草绘也发生了变化，如下图。

我们可以看出从现有的草图派生草图时，这两个草图将保持相同的特性，而对原始图所做的更改会立刻反映到派生草图中。那么如何解除这种关系呢？很简单。

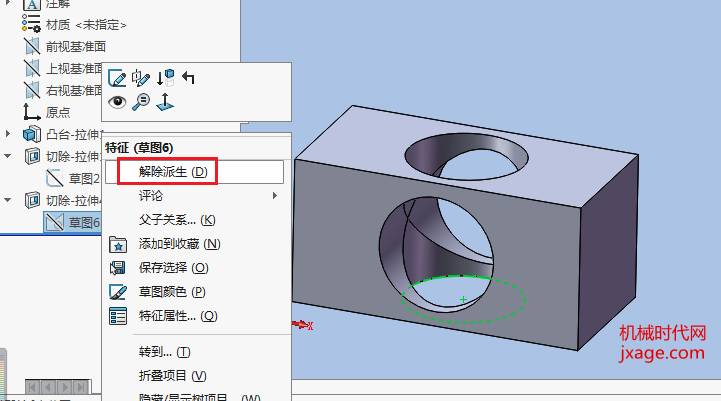

在设计树中选中派生出的草绘，鼠标右击选择【解除派生】即可。

二、**草图

**草图非常简单，继续用上面的例子。

方法：选中草绘，按住Ctrl+C，再选择基准平面，最后按住Ctrl+V

即可将草绘**到基准平面上了。值得注意的是**的草绘是独立的，不会随着原始草绘的更新而变化。
