如何新建一个文件
鼠标点击 前视基准面，然后鼠标不要动，会在鼠标右上角出现一条图标：
第一个是：绘制草图
第二个是：正视于
当你点击绘制草图 这个图标。视图中会自动的将前视基准面 正对着你。（当然这是你第一个这样操作的时候，会这样。如果视图中已经有模型存在了，那么它就不会这样做了。）

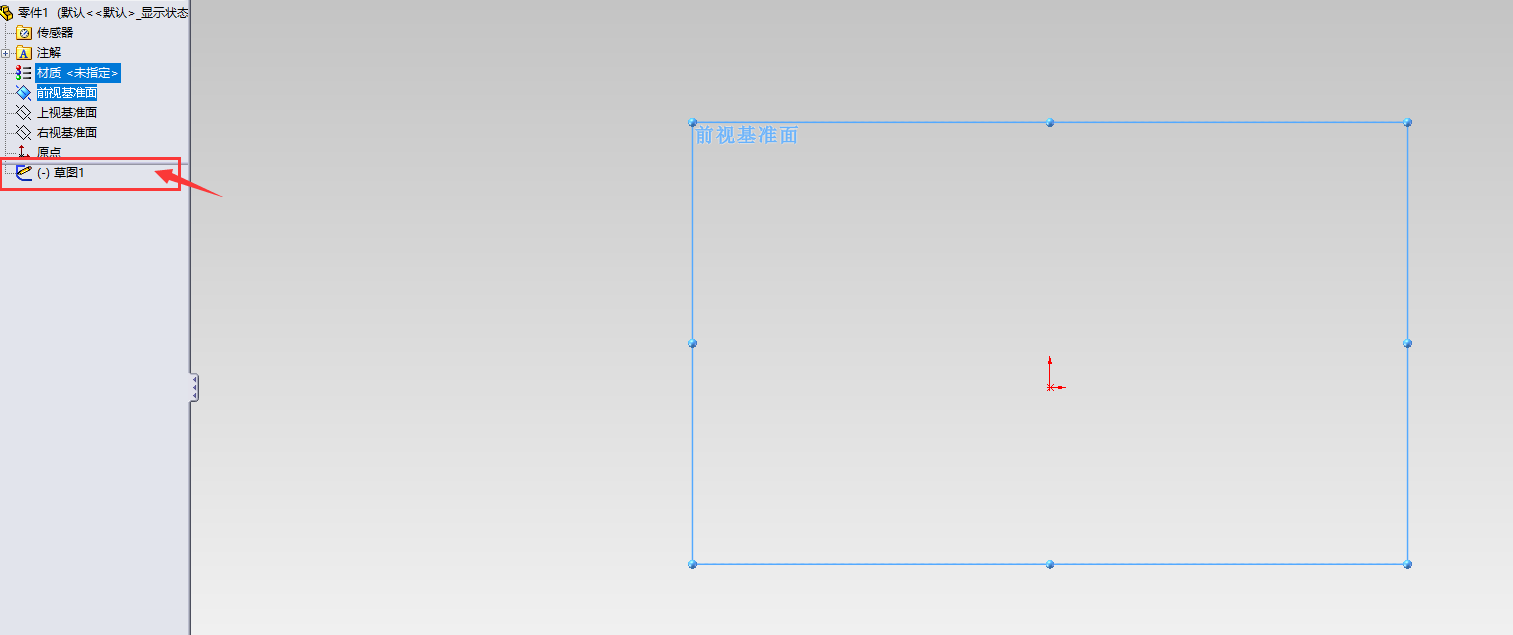

同时还会在左侧的列表里面增加了一个
所以，对于第一次点击 草图绘制，它是做了两步操作：选择一个基准面，然后正视于你。
你在视图右下角可以看到：正在编辑：草图1
现在就是正在编辑草图的状态，我们可以开始画草图了。
画草图的第一个原则：就是草图必须跟原点发生关系。（如果一个物体在空间中跟原点没有关系，这个物体的位置在空间中就定义不了。它是浮动的，它跟原点没有任何关系。）所以，需要跟原点产生关系。
关系一般就是：几何约束 或者 尺寸约束。（根据你自己的模型的特点来定。）
选择直线命令：

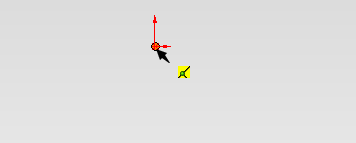

然后鼠标移动到原点上面，当鼠标移动到原点上面的时候，会出现下面这个图标：
出现上面的图标，说明，原点与当前鼠标点的几何关系是重合。这个时候鼠标点下去。然后就可以松开。（一个点画完之后，就可以马上松开。）

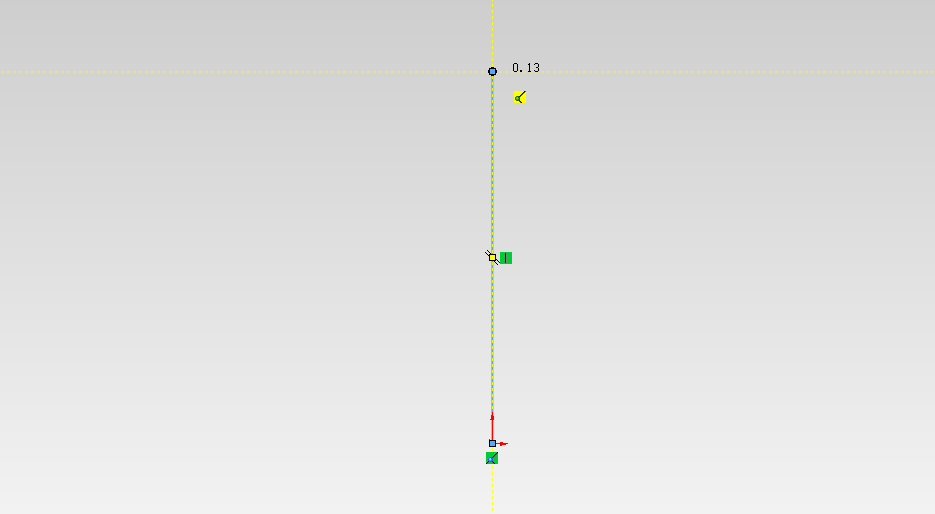

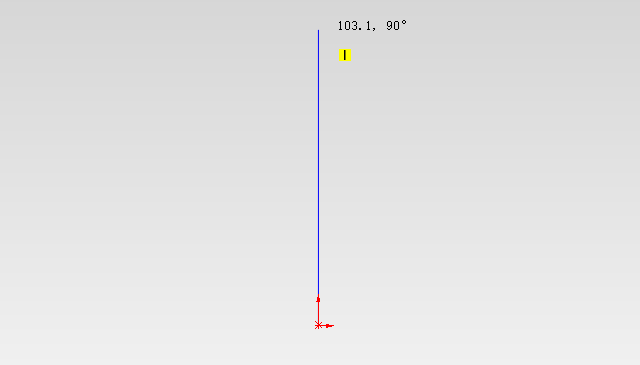

松开之后，我们在画一条竖直的 直线。注意鼠标的反馈信息。你会看到现在出现一个图标，当你看到现在这个图标，说明当前的直线是竖直的。
在点击一下鼠标左键，一条直线就画好了。

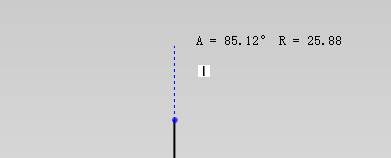

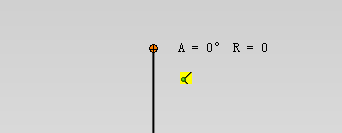

接下来，我们绘制一段圆弧：先将鼠标放置在一点，此时会出现下面的图标：
然后将鼠标移上去。

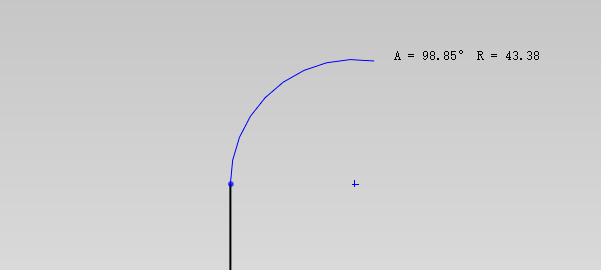

然后在想右移，圆弧就出来了：
快捷键：直线变成圆弧，圆弧变成直线： A

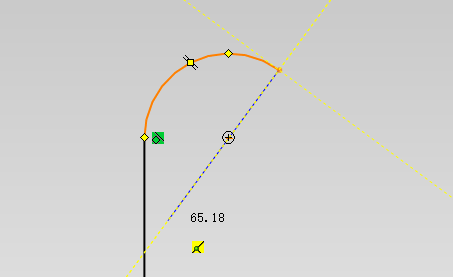

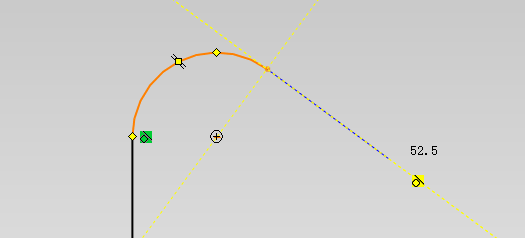

此时，你会看到一个十字交叉的线，这个线叫做：推理线。
如果我们绘制的线（虚线）在下面这个位置，那么它的几何关系就是：进过圆弧的中心。
如果是下面这个情况，鼠标的反馈信息是：相切。
鼠标点下去，会这条直线。

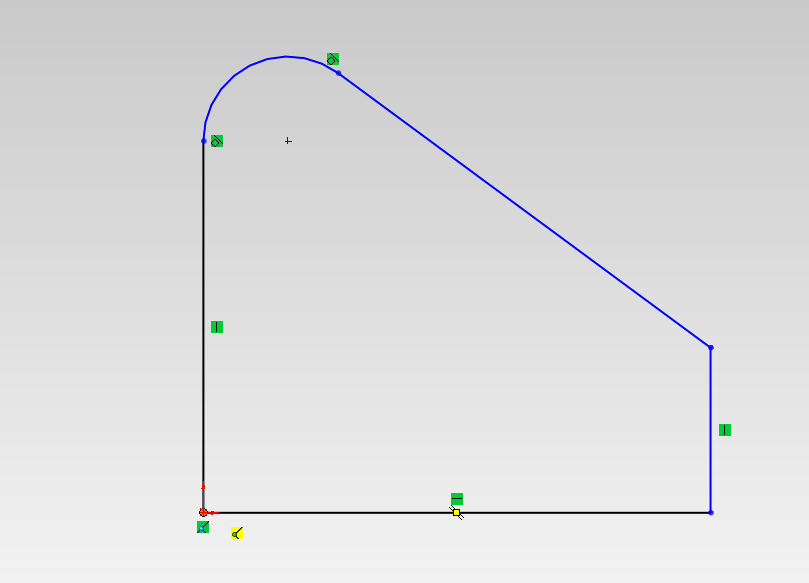

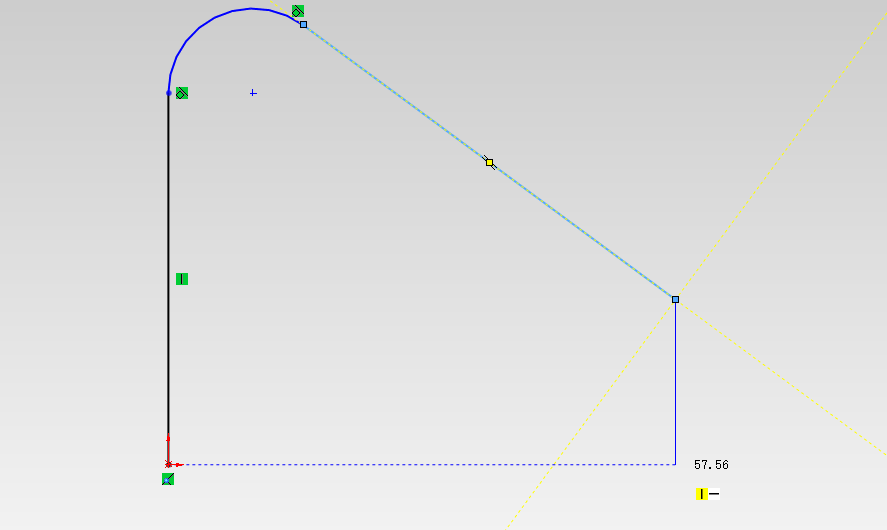

然后在将鼠标移动到下面这个位置：（出现两个几何关系：一个水平，一个竖直）
画下去，最后闭合：
接下来，我们的目标是画槽：
命令在这里：

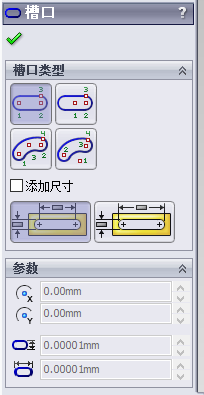

当我们选择这个命令后，我们会看到，左侧出现的槽口窗口，我们选择的就是第一个命令。你可以看到这个图标里面有1、2、3。它们代表的意思顾名思义：就是鼠标第一下点的是这个圆弧的中心，第2下点的是第二个圆弧的中心，第3下点鼠标是圆弧的半径，就是宽度。
然后，我们将 添加尺寸 复选框选中。
如何做到：让一个绘制出的直线平行与已知直线。
第一步靠近要平行的直线，然后停一停，推理线就出来了：
第二步：移动到推理线上。
这样，一个槽就画好了。它就自动的添加了两个尺寸。

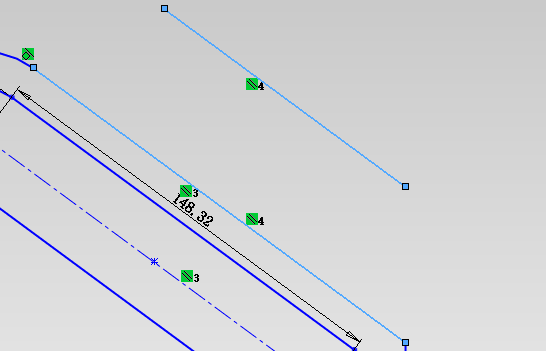

扩展：如果两个分来的直线，然后我们让他它们两个的几何关系是平行的，我们如何手动添加呢？

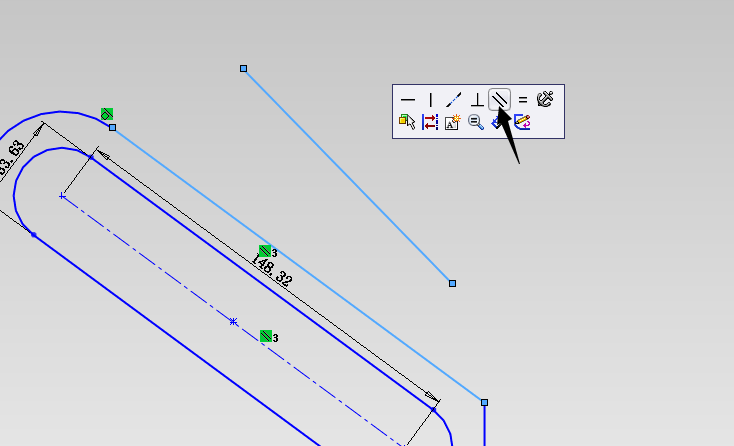

我们先选中一条直线，然后按住Ctrl键选中另一条。
现在轮廓已经画好了。现在我们就来标注尺寸。大多数的尺寸，我们都可以使用 智能尺寸 命令来标注。
快捷键：S，弹出一个工具栏，第二个图标就是智能尺寸

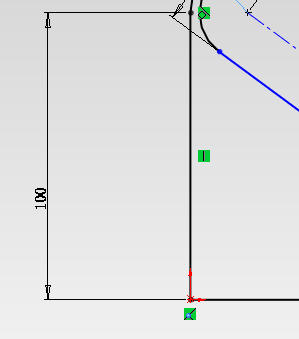

点一下需要标注的直线。然后鼠标放到合适的位置，然后在点击一下鼠标。然后输入尺寸，即可，很简单。

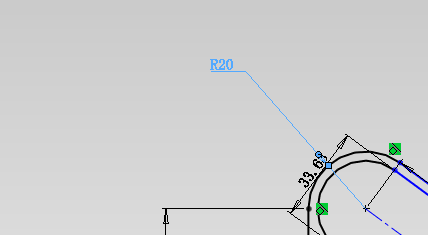

圆弧半径的标注也是一样的简单，点一下圆弧就可以了。
两条直线之间的距离如何标注：
点一下一个直线，然后在点击另一个直线，然后将尺寸放置在合适的位置，点一下鼠标，然后就可以标注尺寸了。
在标注尺寸的时候，你有没有发现一个现象：当我们没有标注尺寸之前，草图的线是蓝色的（就是：欠定义状态），但是当我们标注了尺寸之后，线就变成了黑色。黑色代表的是：完全定义。
如果当你标注的尺寸出现了逻辑上的错误，那么直线就会以红色显示。

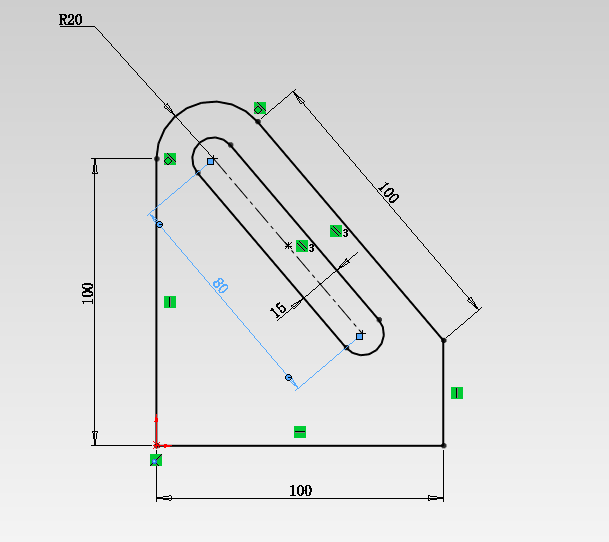

现在就完全定义了。

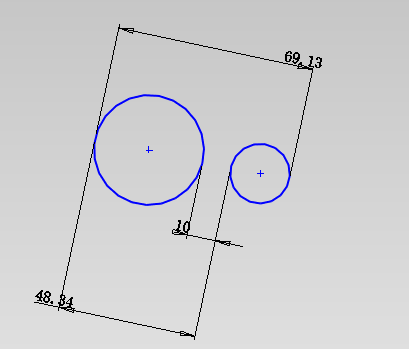

圆与圆之间 最近距离的智能尺寸如何添加：
点击其中一个圆的比较靠近的边，然后按住Shift，然后在点击另一个圆比较靠近的边。
同样的道理，可以添加最远的智能尺寸 和 一个圆最远和一个圆最近的智能尺寸：
当我们编辑完草图后，我们点击右上角的 完成编辑 按钮：（注意不要点击那个叉，如果你点击了那个叉，那么你绘制的草图就没有了，消失了。）

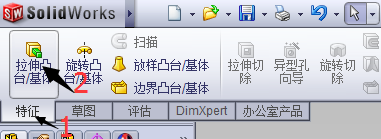

现在自动跳到了实体菜单里面：
当你点击了 拉伸凸台/基体 你会看到，现在草图变成了灰色的。因为拉伸是基于草图的，你需要选择一个草图，拉伸的是草图。

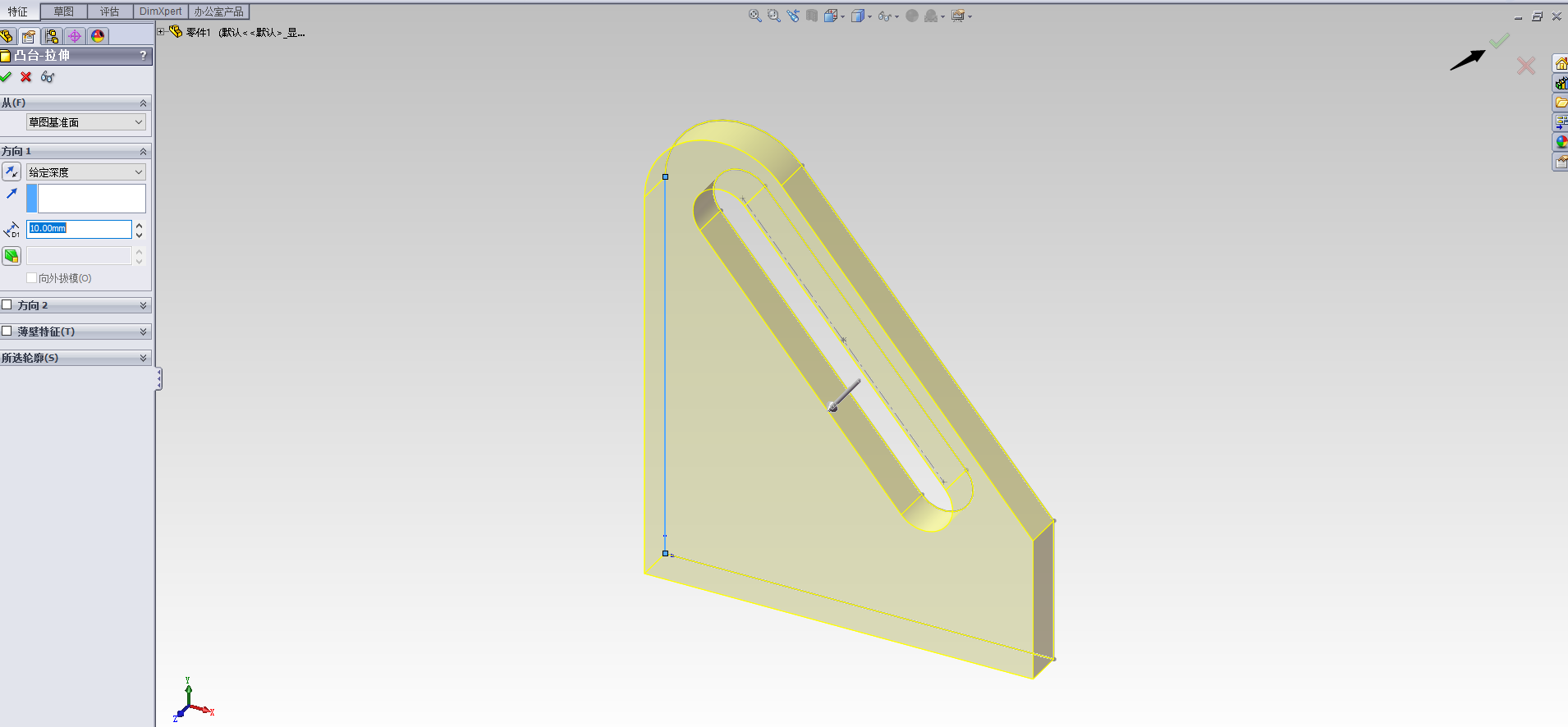

我们现在草图已经画好了，只需要选择一个草图就可以了。只需要鼠标左键点一个草图的一个边，然后点击确定：
那么做一个零件模型的整个流程就做完了。
接下来，介绍如何画：草图的圆角。
先随便绘制一组线：
然后快捷键 S，选择里面的 圆角 命令：
鼠标放在 一个点上，就会出现圆角：

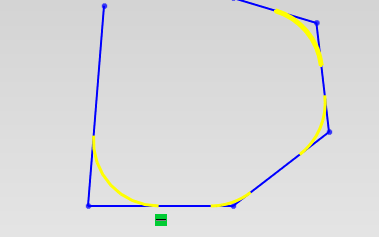

鼠标点中即可。然后我们给每一个点添加圆角：
你可以在左侧设置圆角参数：
设置完成后，我们点击 确定图标，即可：
你看可以看到，如果我们想要给断的两端的线添加一个圆角，我们要怎么做呢。
很简单，选中一端的线，然后在将鼠标放到另一端，圆角就出现了：
确定即可：
