Solidworks草图绘制技巧有哪些？

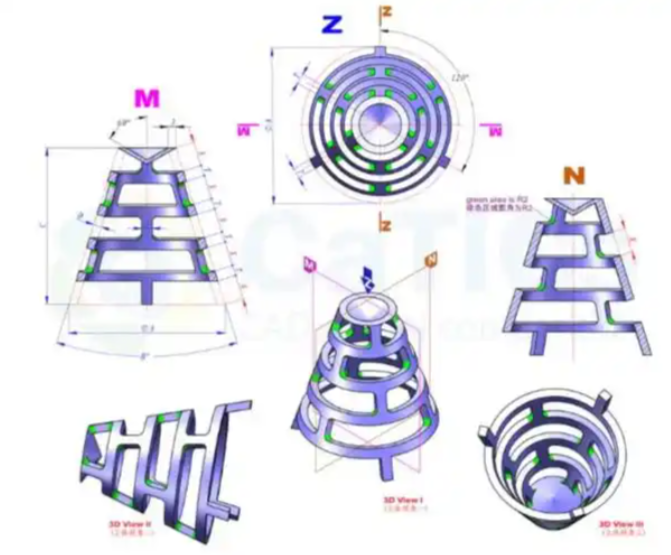

先画形状，再加尺寸
先用直线、圆弧勾出轮廓，再添加几何关系（水平、垂直、相切等），最后标注关键尺寸。
使用“构造几何线”辅助定位
按 S 键调出快捷工具栏 → 选择“构造线”，用于对称中心线、辅助圆等，不影响实体。
避免过定义或欠定义
草图应显示为 黑色（完全定义）；蓝色 = 欠定义，红色 = 过定义。
检查：工具 → 草图工具 → 显示/删除几何关系。
利用“镜像”和“阵列”减少重复
对称结构用“镜像实体”；孔、槽等重复特征用“线性/圆周草图阵列”，本文内容由成都川软Solidworks机械设计培训中心整理并编辑。
