SolidWorks平板折圆弧制作技巧分享

钣金加工中有一种卷圆工艺，常用于门轴、门铰链等钣金件。其结构形式一般为一块平板或钣金折弯件连接着一个钣金卷圆，钣金卷烟内孔一般为直径4~8mm之间。

现代钣金都用SolidWorks画图，有些朋友还不知道怎么画出来。今天就介绍一下这个形状怎么用solidworks软件绘制出来，设置好折弯系数并能展开。

用solidworks画钣金件，建议用钣金工具，因为钣金工具把常用的钣金情况都设计出来了。今天的钣金卷圆就在钣金工具栏中，可能有些人没有发现，下面我来截图讲解一下。

先用钣金工具绘制一个基体法兰，长宽尺寸设为50mm。钣金厚度设置为1.2mm，折弯系数处选择K因子，数值0.5。

我们看钣金工具栏中没有专门用于卷圆的工具，其实它隐藏在褶边工具里面。

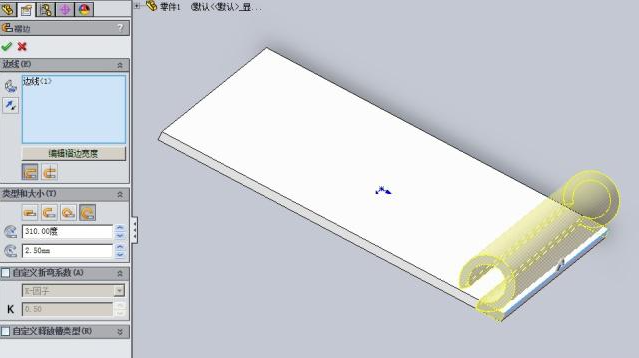

选择褶边工具，选择任意一条边线，材料在内，类型和大小选择最后选项：滚轧，可能是翻译问题或叫法不一样，SolidWorks软件中不叫卷圆，但是它的功能就是卷圆。下面设置角度，角度值根据板厚和软件展示的效果调整，这里设置为320度，半径设置为2.5mm，预览效果和参数如下图，打钩确认，钣金卷圆就绘制完了。

因为前面已经设置好折弯参数了，这里点击展开，就可以自动展开了。

延伸使用方法：看网络上关于画钣金圆管的图形，都是采用草图画圆。然后画断开线，钣金基体法兰拉伸出来的。我们用这个褶边中的卷圆命令也可以实现。

方法：

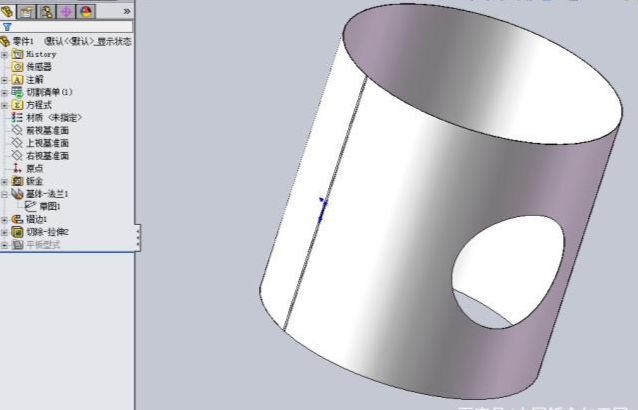

把上面基体法兰其中一个尺寸设置为5mm，修改褶边选项，角度改为359度，钣金我设置为300mm，也就是直径600mm的圆管。看效果同样可以绘制圆管类钣金件，5mm直边长度可以忽略不计。看细节，有个小间隙焊接时焊下就好了。

同样可以，拉伸切除孔，并可以自动展开。是不是很方便。
