圆管端部压扁部分的建模方法主要是放样的使用和参数设置,重点在这个位置,其他就是三维建模命令的熟练使用。
操作方法
1.前视基准面,草绘圆,拉伸。

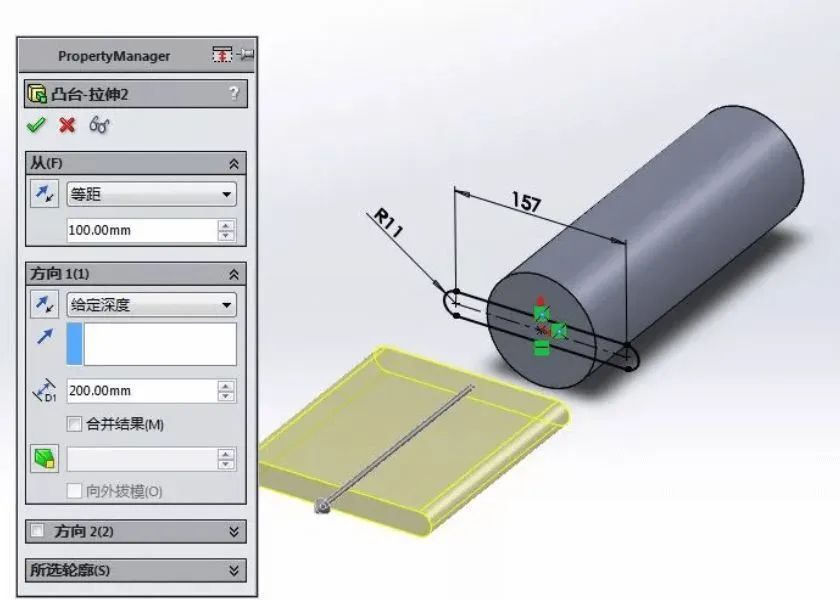

2.前视基准面,草绘直槽口,拉伸,等距100 。

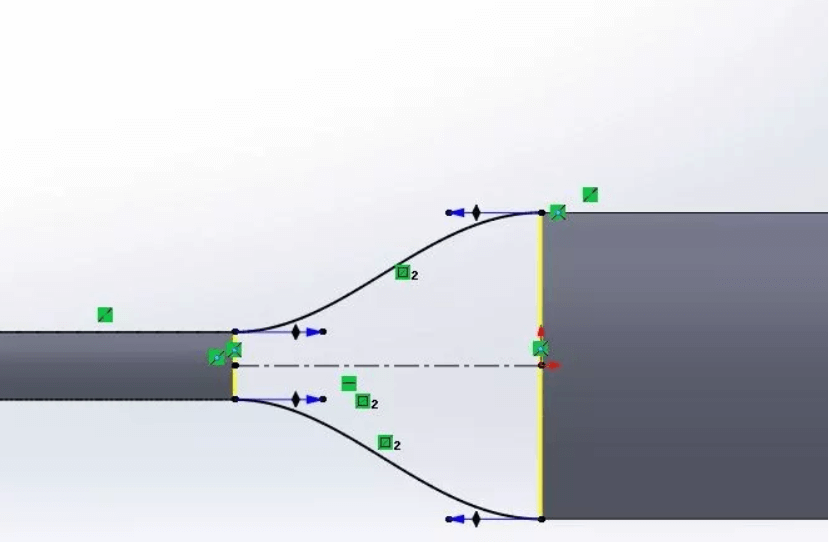

3.右视基准面,草绘样条曲线。
4.上视基准面,草绘样条曲线。

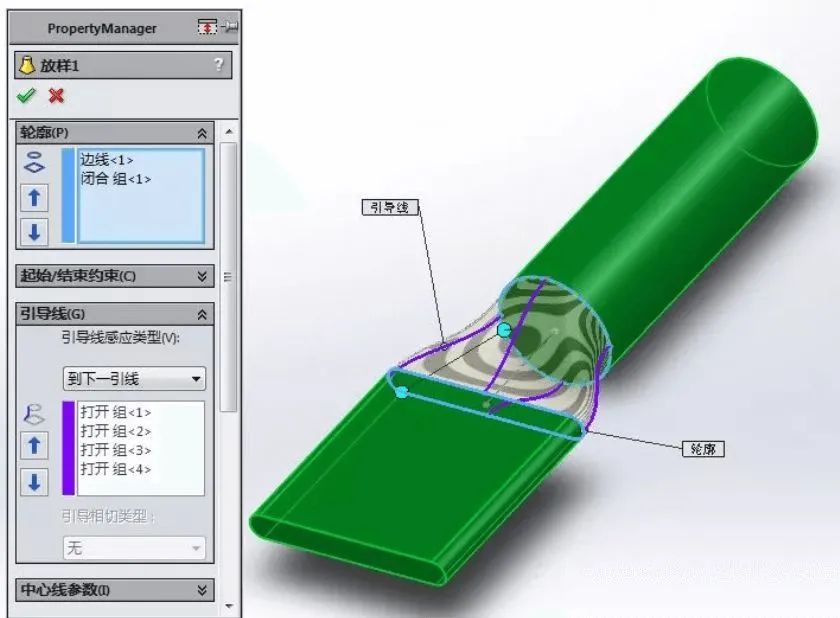

5.放样。轮廓:圆边线和直槽口边线(右键:SelectionManager )
6.抽壳。

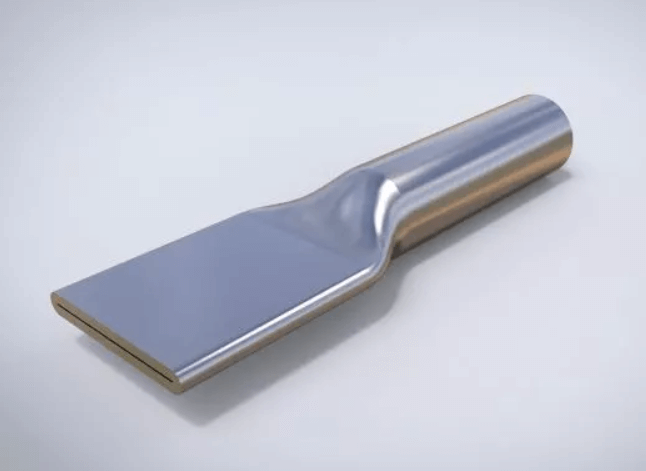

7.完成。
