SolidWorks放样设计:起始与结束约束详解

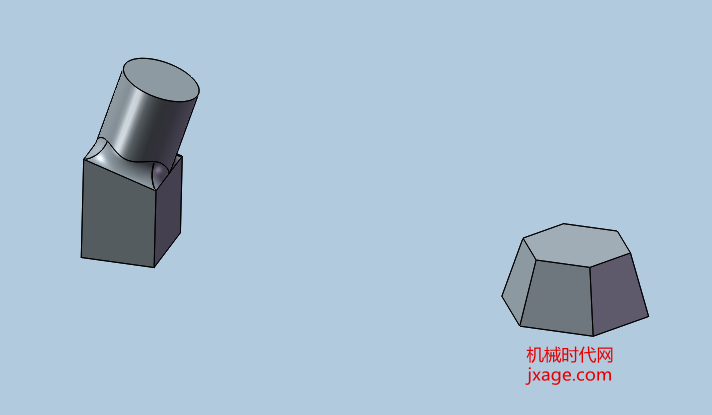

在使用放样命令的时候没有引导线或者中心线如何确定方向?其实很简单,我们可以在“起始/结束约束”进行设置即可。下面简单介绍四种约束分别为:方向向量类、垂直于轮廓类、与面相切类以及与面的曲率类。以下图为例。




一、方向向量类


方法:

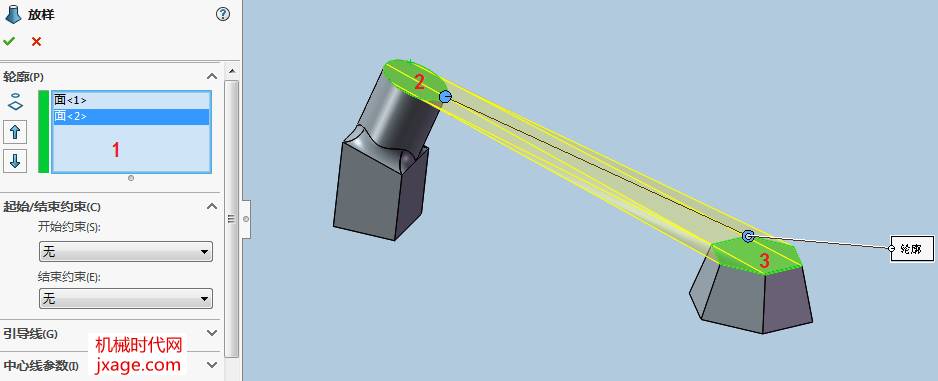

1.点击【放样凸台/基体】,点击【轮廓】栏激活,再选择下图所示的两个面,结果如下图所示。

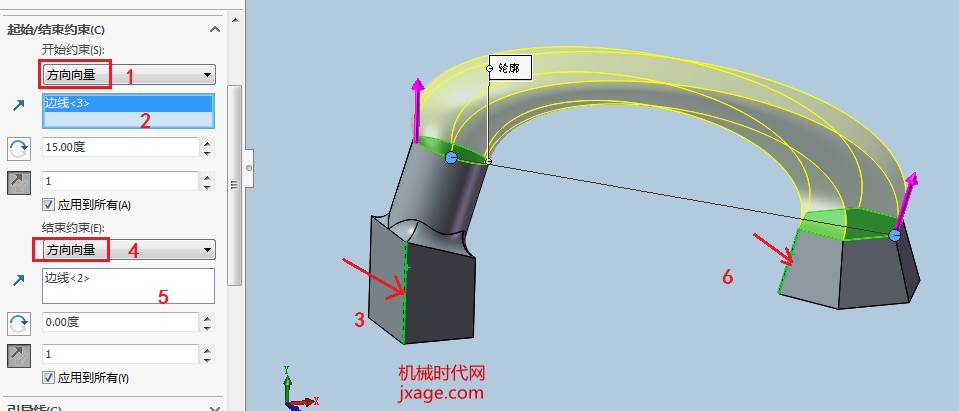

2.点击【起始/结束约束】,按照下面进行设置。

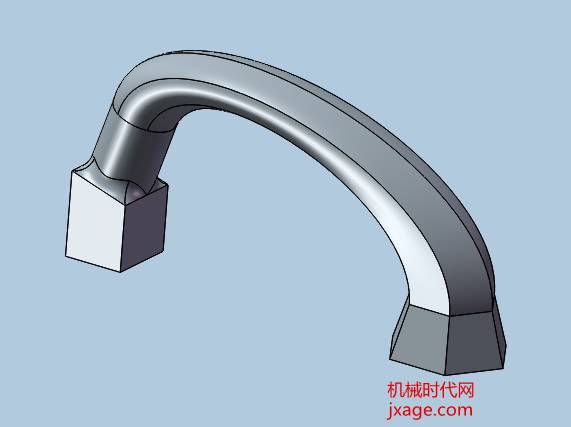

3.完成。




二、垂直于轮廓类

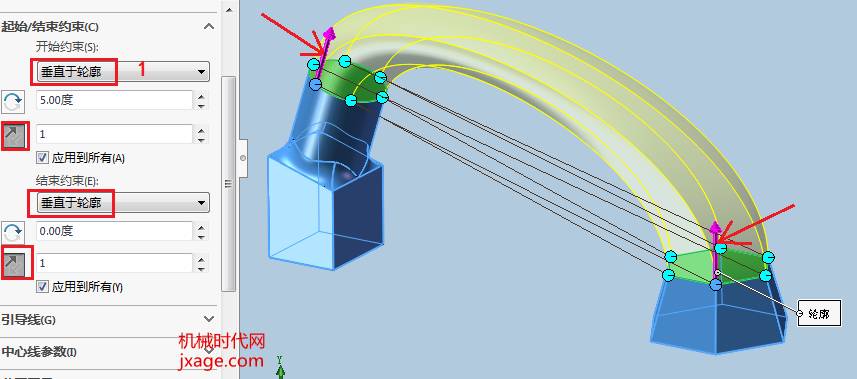

1.点击【起始/结束约束】,按照下面进行设置,将约束条件设置为垂直于轮廓。注意紫色箭头的方向。



2.完成。




三、与面相切类

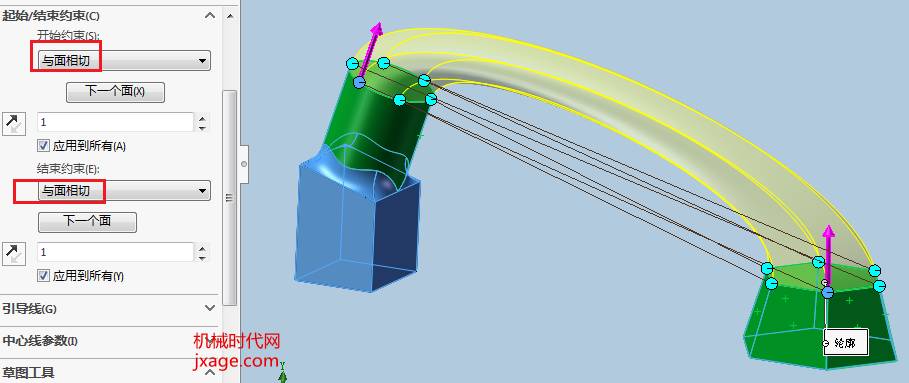

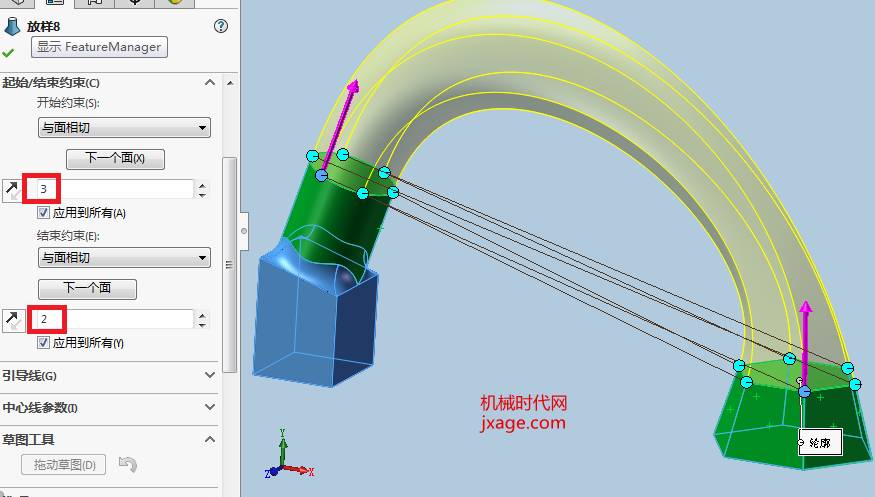

1.点击【起始/结束约束】,按照下面进行设置,将约束条件设置为与面相切。




2.将开始端和结束端的相切长度值进行修改。

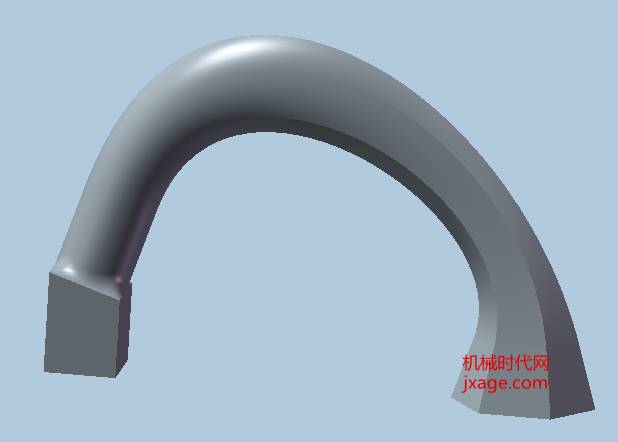

3.完成。




四、与面的曲率类

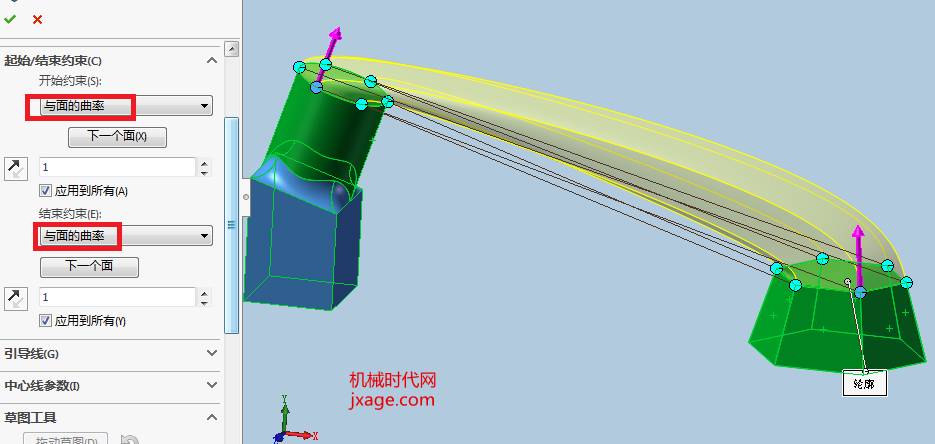

1.点击【起始/结束约束】,将约束条件设置为与面的曲率。

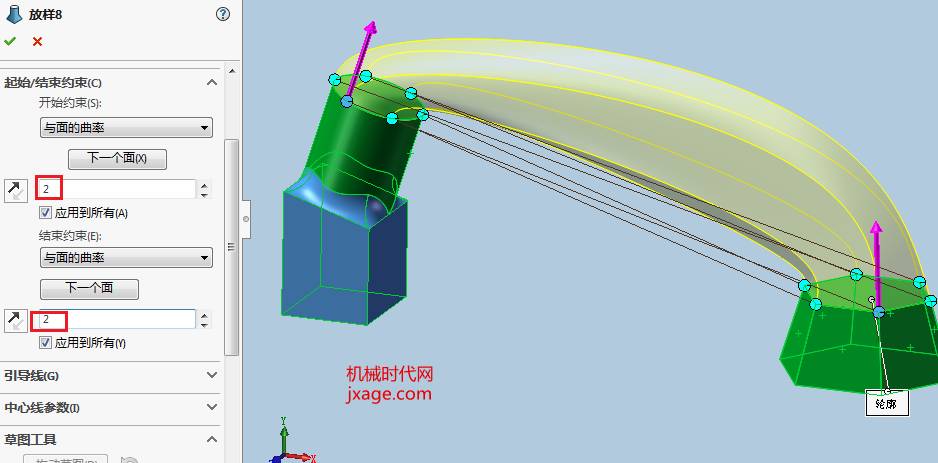

2.将开始端和结束端的相切长度值进行修改。

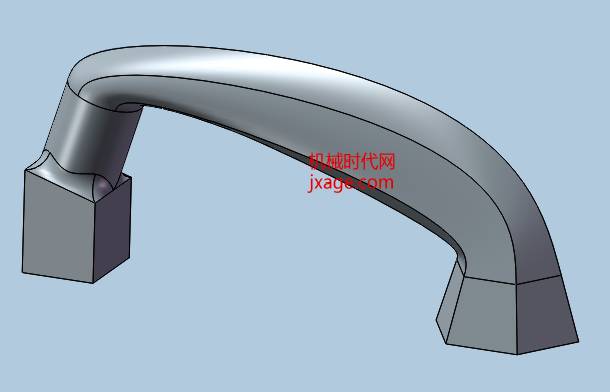

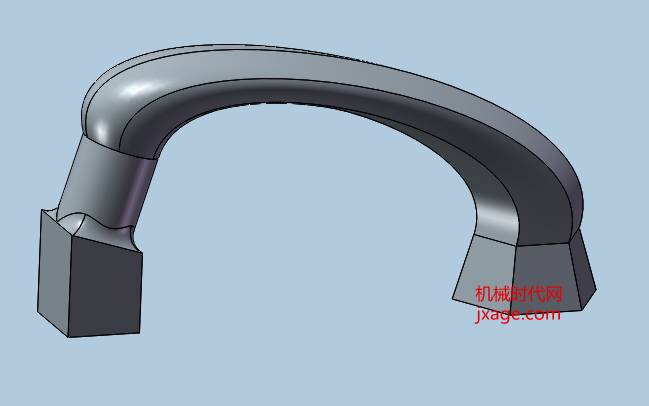

3.完成。
