SolidWorks边界与放样的区别与应用

在SolidWorks中,边界和放样的功能很相似。那么这两个功能有什么区别呢?现在我们就以下面两个例子比较二者的区别。先说边界命令。



方法:

1.新建一个文件。

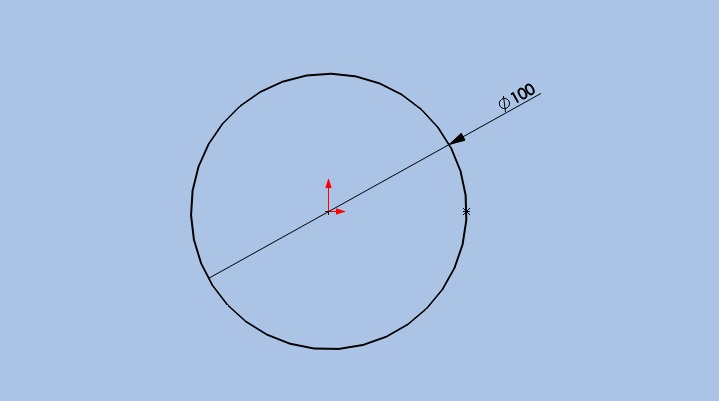

2.在TOP平面绘制如下的草绘。

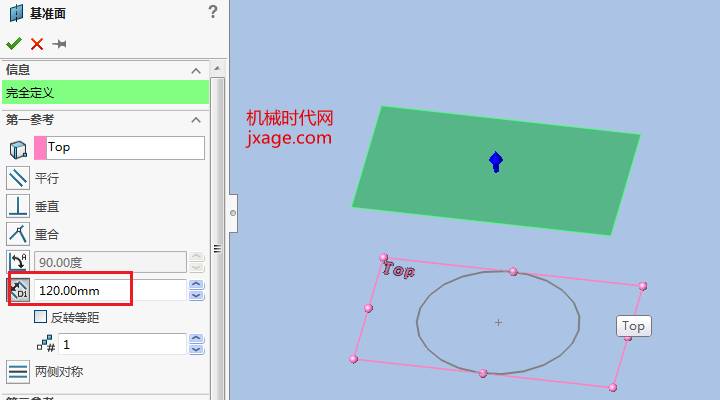

3.新建一个基准平面。

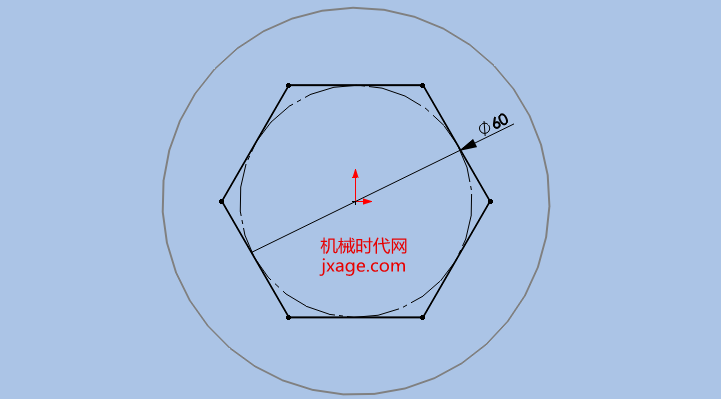

4.在新的基准面创建一个六边形。



5.点击【边界凸台/基体】,选择两个草绘作为边界曲线。



移动接头到合适的位置。

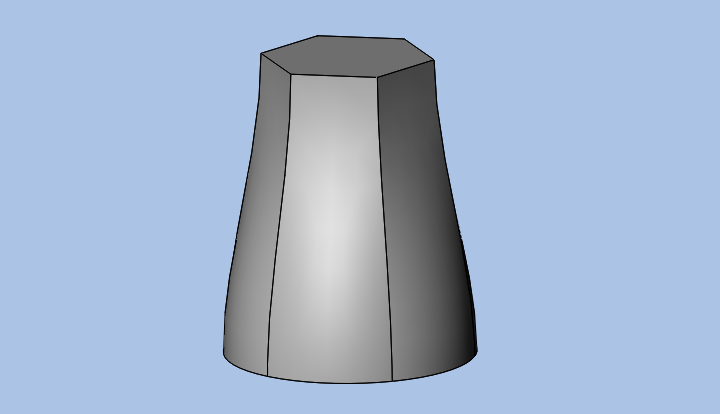

从上图我们可以看到:从上到下六边形越来越趋近于圆。

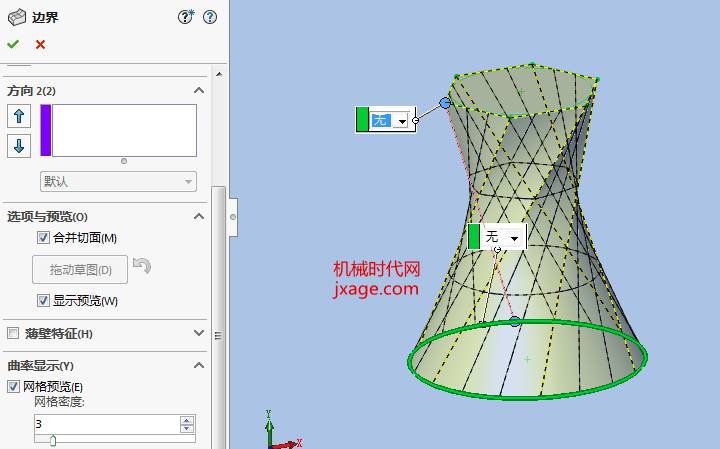

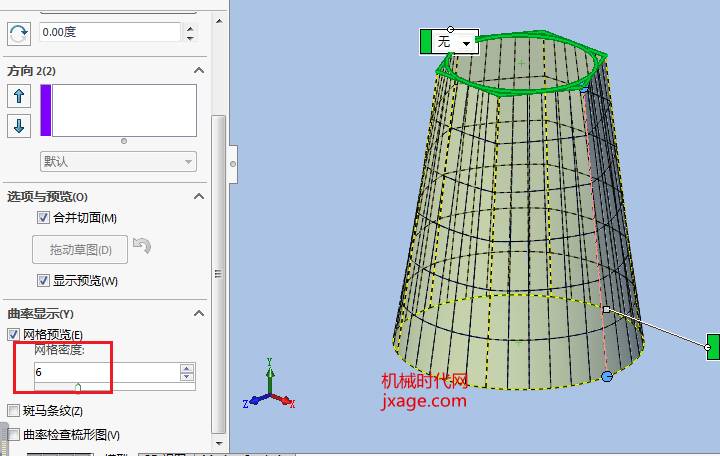

增大网格密度,将网格密度移动为6,我们可以看见六边形和圆之间的截面增加到5个。

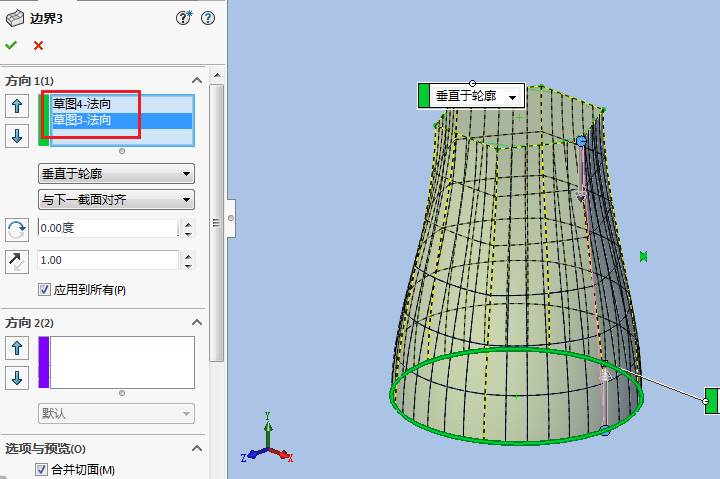

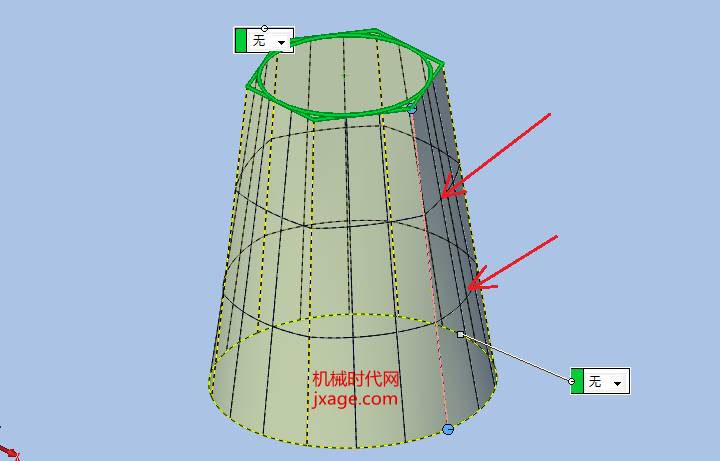

依次选择两个草绘,将其设置为“垂直于轮廓”,如下图。




完成。



再说放样。



方法:

1.新建一个文件。

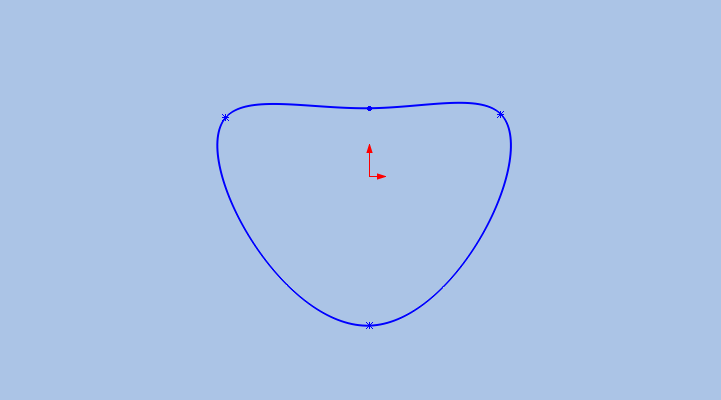

2.新建草绘1,如下图。

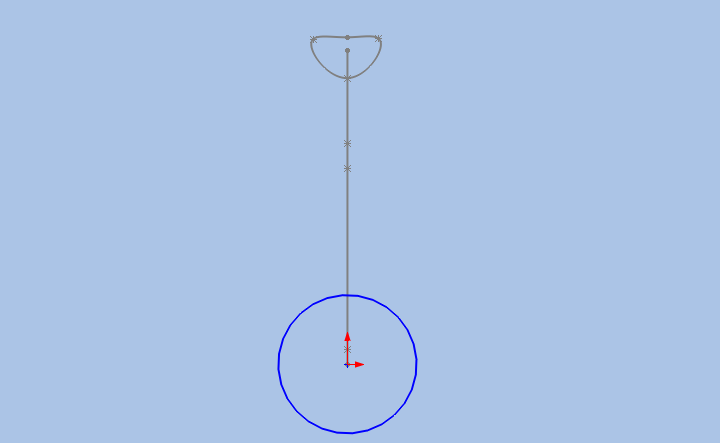

3.新建草绘2.



4.创建基准平面。



5.在上一步的基准平面绘制如下的草图3。

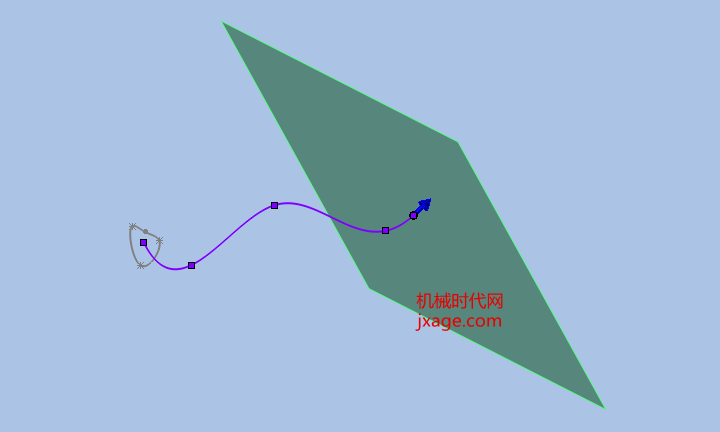

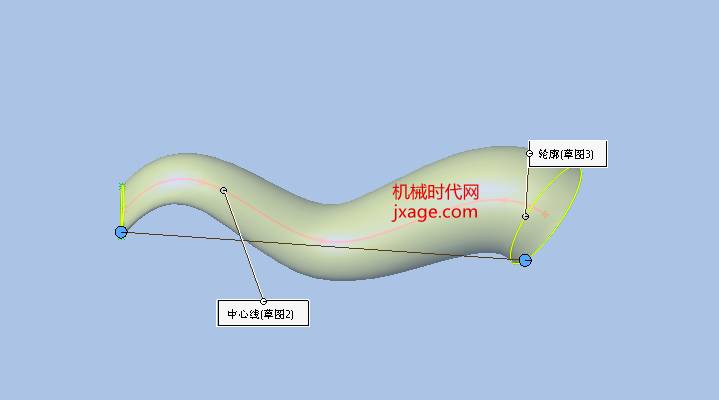

6.点击【放样凸台/基体】,选择草绘1和3作为轮廓,选择草绘2作为中心线。

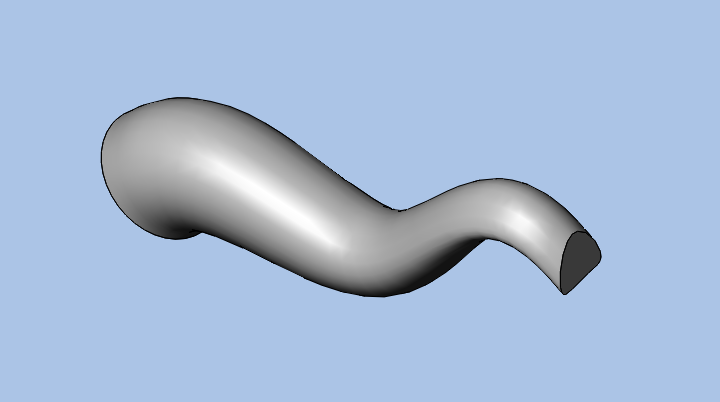

7.完成。
