1 引言
在矿山冶金、石油、化工几等领域中有很多饭金构件。这些构件形状各异，在制造时需先作出平面展开图，然后进行裁剪、下料。展开图形正确与否对制件精确程度与质量起着重要作用，较好的展开放样方法不仅能够提高工作效率和工件精度，而且可以节省材料，降低制造成本。
2 传统饭金放样
饭金件的展开放样，传统的方法有图解法和计算法两种，这两种放样方法，对于简单的、精度要求不高的构件能很容易画出其平面展开图。但对于比较复杂的、精度要求较高的构件，虽然采用传统的方法也能作出其平面展开图，但利用这种半面展开图制成的构件精度达不到要求，甚至生产的构件要经修修补补才能达到要求。
3 SolidWorks三维设计软件饭金放样
在计算机辅助设计飞速发展的今天，对于复杂的、精度要求较高的构件的饭金放样，只要弄清构件结构，掌握一些设计技巧，利用计算机借助SolidWorks、二维设计软件的造型功能，就能很快对复杂的、精度要求较高的构件进行饭金展开放样。这种方法突破了传统的图解法、计算法两种模式，其过程简单快捷、准确、是一种新型的现代饭金放样方法。
4 渐缩弯头板金放样的实践
在钢厂、矿山、电厂输送管道中经常使用渐缩弯头。用来连接不同管径的管道。有很多渐缩弯头是采用钢板卷焊工艺制作，这就需要采用饭金放样。本文以一种渐缩直角弯头为例进行饭金放样介绍，其他的渐缩直角弯头可以参照此方法进行饭金放样。

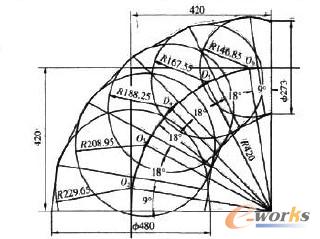

本文根据本公司为某钢厂生产的较为复杂的六节渐缩直角弯头为例(见图1).详细地介绍利用图解、计算、SolidWorks软件设计相结合的饭金放样过程。
图1
4.1 渐缩直角弯头参数
大端直径:D=480. R1=240;小端直径d=273,r=136.5;中心半径R=420;节数N=6.
4.2 有关尺寸计算
4.3作图步骤
(1)在以R=420为半径画1/4圆周上划分理论节数得O2,O3,O4.O5,O6.以O2,O3,O4.O5,O6为圆心渐缩平径R2.R3,R4,R5,,R6画圆.再从大小头直径端点分别引圆切线和公切线.对应连接各切点得出弯头各节实际结合线。如图1所示.
(2)从图1中可以看出，如果将其中不相邻的只节调转180°后便可与另外三节组成一正截头圆锥台二如图2所示。
图2
4.4 利用SolidWorks软件进行饭金放样
(1)利用SolidWorks软件插入工具栏钣金命令中的基体法兰先作出截头圆锥台的草图，然后再利用饭金命令中的放样折弯生成截头圆锥台的实体。如图3所示(注:在草图绘制中。φ273和φ480两个圆的同侧需开小缺口，以便在放样后的实体中产生一条缝隙.缝隙的面可作为后续展开的固定面)
图3 截头圆锥台实体

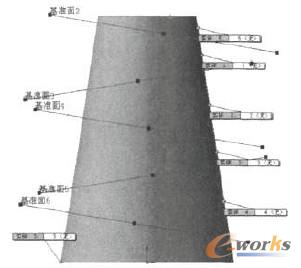

(2)根据图2中各节的交线，作出相应的基准面。然后再以基准面为剪裁工具对截头圆锥台进行实体分割，分割后产生6个实体。如图4所示。
图4 截图圆锥台分割图
(3)逐个生成截头圆锥台分割所产生的6个实休，用饭金命令中的展开对6个实体进行展开。然后将展开的实体从零件图转化为工程图(比例设置为1:1).最后将6个实体的工程图合并即可得到6节渐缩直角弯头的1/2饭金放样图。如图5所示。
图5 1/2钣金放样图
(4)由于饭金放样图为轴对称图，所以只需将1/2的饭金放样图在打印机中按1:1的比例输出。饭金工人只需要将图纸覆盖在钢板上进行划线、剪板。如果是尺寸较大的渐缩直角弯头不适合在打印机中按1:1的比例输出，我们可以在工程图中将饭金放样图按角度等分，然后标出每节相应的长度。饭金工人只需在钢板上画出各点，然后通过各点连成光滑曲线，再按照曲线剪板即可(如图6所示)。
图6 1/2钣金放样图（描点图）
综上所述，可以看出，利用SolidWorks，软件对渐缩直角弯头类管件进行饭金放样简单快捷而且方便，只要掌握简单的计算方法，以及SolidWorks软件饭金工具栏中的几个相关命令，就能对零件进行饭金放样。不管管件的大小和节数，只要参照上面的步骤操作，均能快速、准确的进行扳金放样。相对于传统的纯作图和计算的放样方法，该方法不但大大提高了饭金工人的工作效率。而且准确程度也大大提高。是值得推广的一种新的放样方法。
