SOLIDWORKS：通过抑制特征演示钣金弯曲
文章来源：solidworks代理商-卓盛信息（400-696-5950）

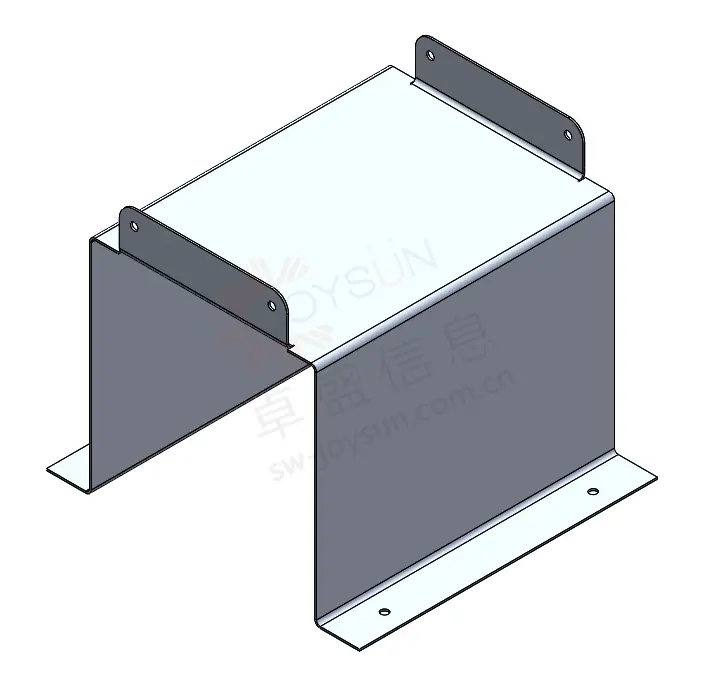

SOLIDWORKS 允许您通过在展开视图中添加带有抑制折弯的配置，轻松地可视化钣金折弯。这种添加配置的方法可用于演示或作为折弯机操作员的操作说明。下图所示的封面将是一个演示模型。

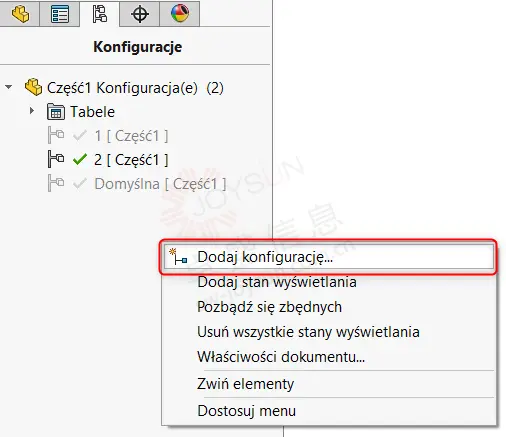

首先，您需要添加配置。为此，请选择“配置管理器”。然后，在默认配置下，右键单击并选择“新建配置”。输入名称并确认后，即可添加新配置。

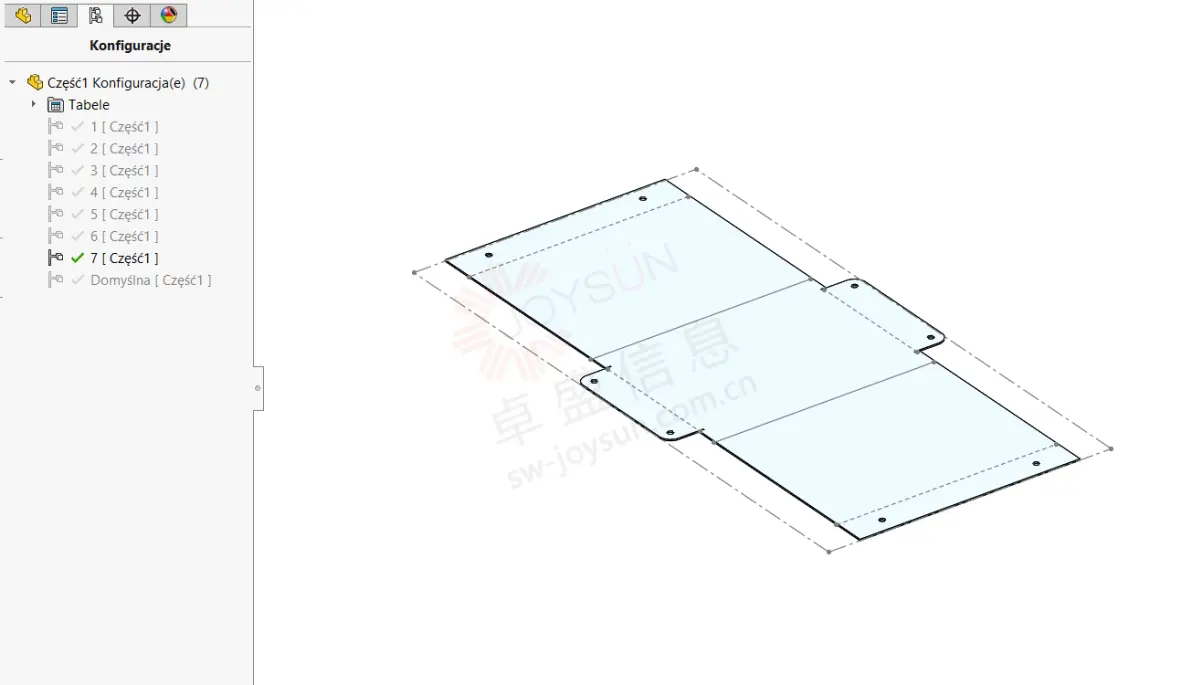

配置的数量取决于模型中的弯曲数量。

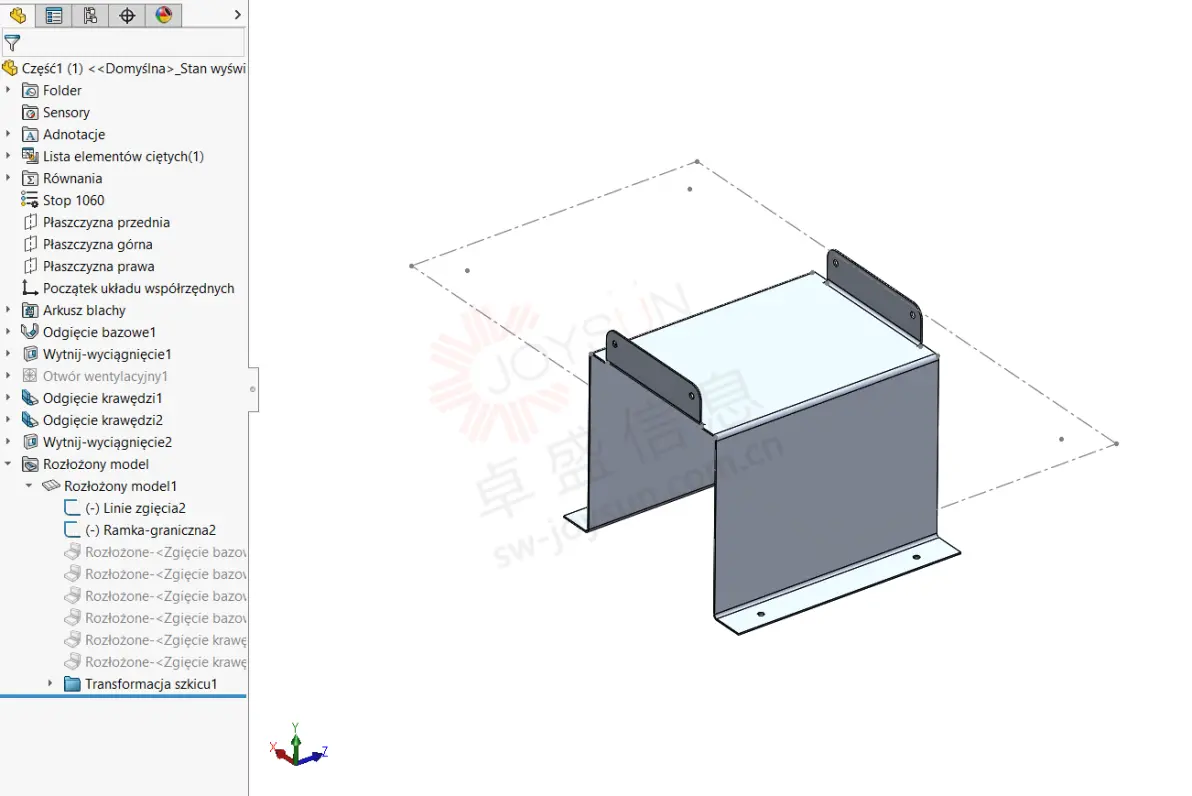

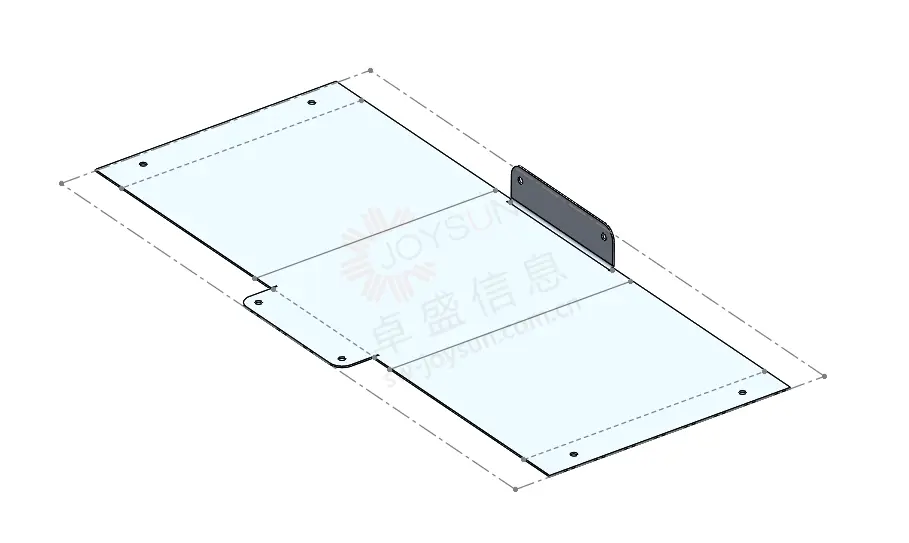

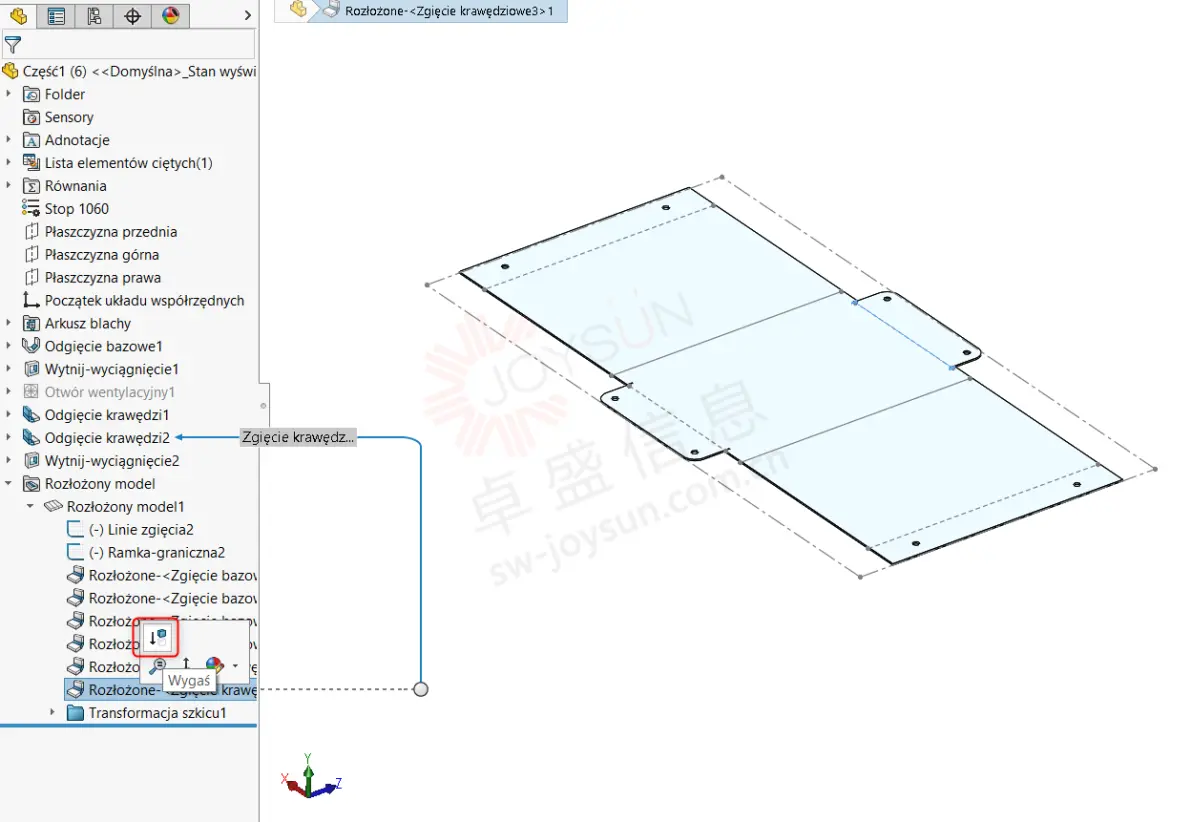

下一步，在弯曲前模型的配置中，选择展开视图。在后续配置中，您同样需要展开视图。此外，展开视图的特征树内包含草图和弯曲特征。抑制其中的弯曲特征，将导致弯曲形状发生可见变化。
应在后续配置中重复此操作，直到所有操作都停止（所有弯曲都可见）。
