SolidWorks操作演示：流体分析结果展示

SOLIDWORKS Flow Simulation是非常易用的流体分析软件，前面和大家分享过切面图、表面图、流动迹线等几个查看分析结果的方法，今天和大家再分享几个可以量化结果的工具。

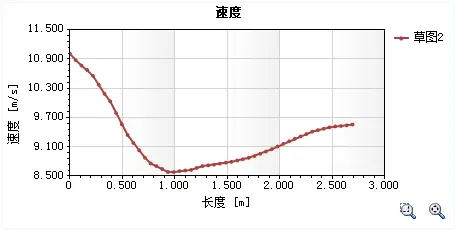

XY图：XY 图用于显示参数沿指定方向或路径变化的情况，可以使用曲线、草图（2D 和 3D 草图）或模型的边为路径，支持将数据导出到 Excel表格。

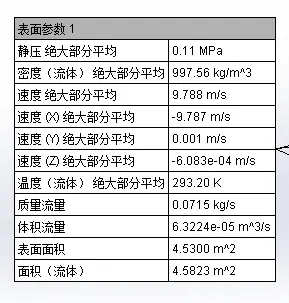

 表面参数：表面参数用于显示指定表面的计算数值，数值显示在软件下部的窗格中。表面参数可分为两个类别：局部和整体。

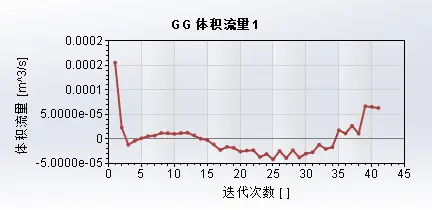

 目标图：目标图用于显示目标值随计算过程的变化情况。每个目标图显示在单独的工作表中，除了支持将数据导出到 Excel 表格以外，还可以将图显示为图形区域中的小部件。
