SolidWorks中TOP-DOWN装配设计的典范演示

本教程以下面的例子简单说明TOPDOWN设计概念。

原本应是装配在一起的零件是平淡无奇的,然而它却是一个SLDPRT文件,而不是SLDASM文件。由于它的装配重点在于两个零件的配合尺寸,所以在设计之初就应该考虑它们在装配时的尺寸配合。



方法:


1.在FRONT基准面绘制如下的草绘。




2.点击【块】–【制作快】。

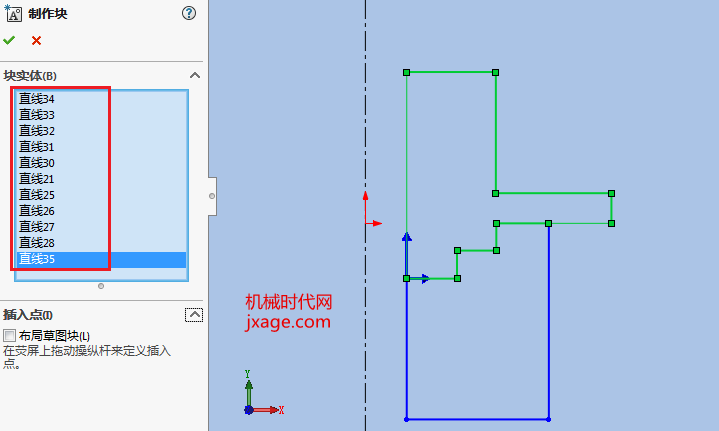

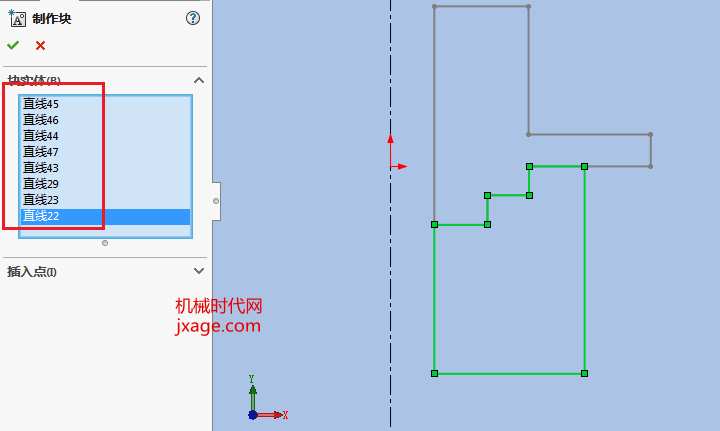

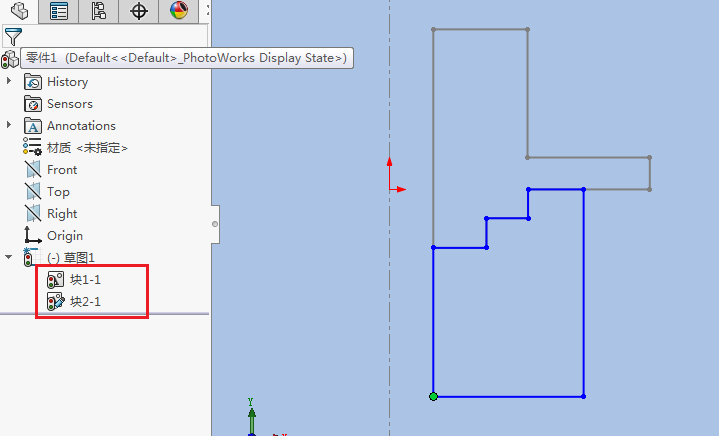

3.选择下图的草绘作为块实体。

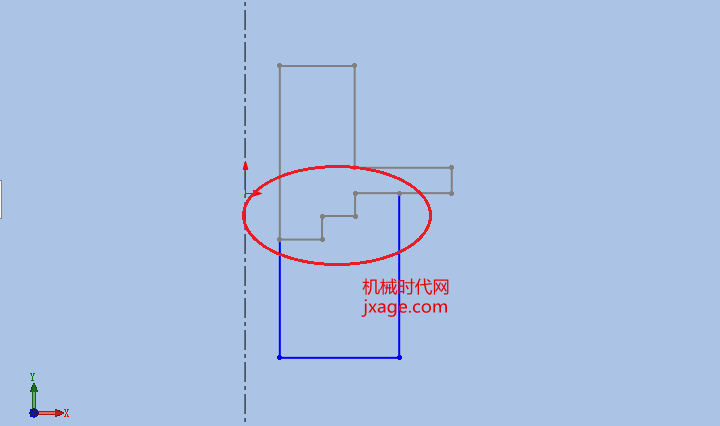

4.将下图红色圆框中的边界使用直线进行补齐构成一个新的封闭草图。



5.点击【块】–【制作快,再次制作块。

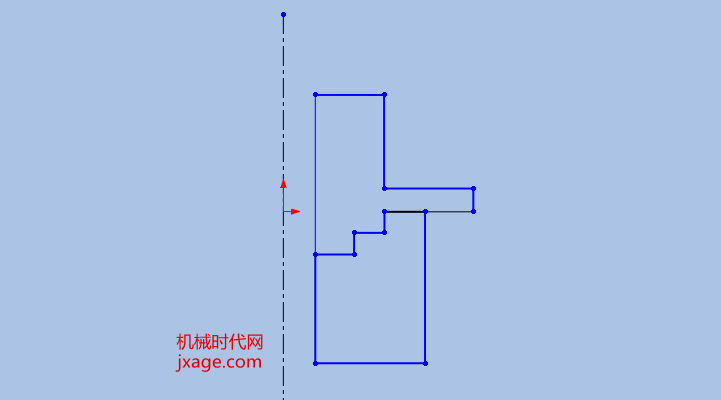

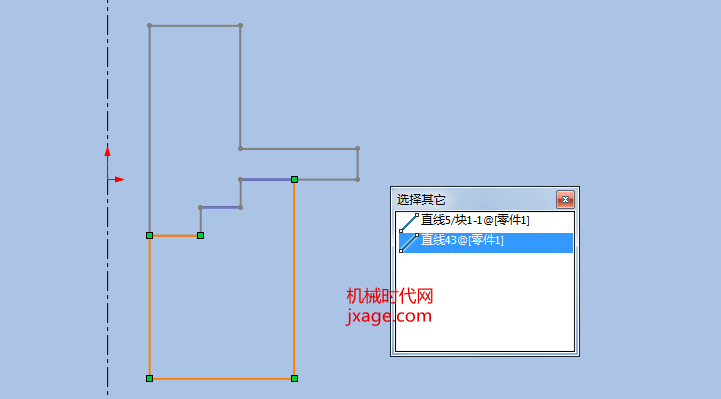

6.两个块制作完成,如下图。

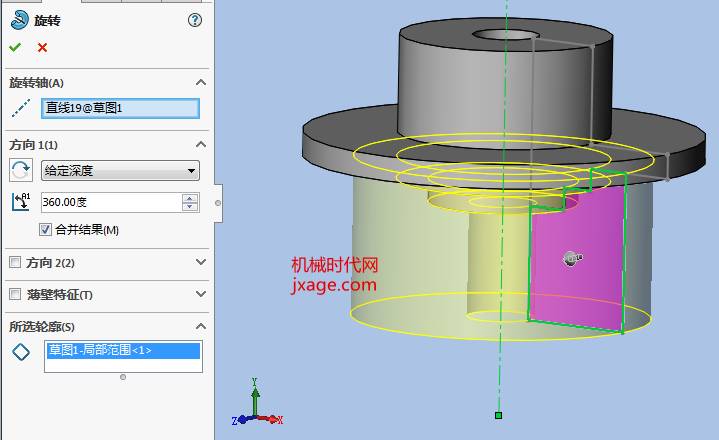

7.点击【旋转凸台/基体】,选择块1作为旋转截面。

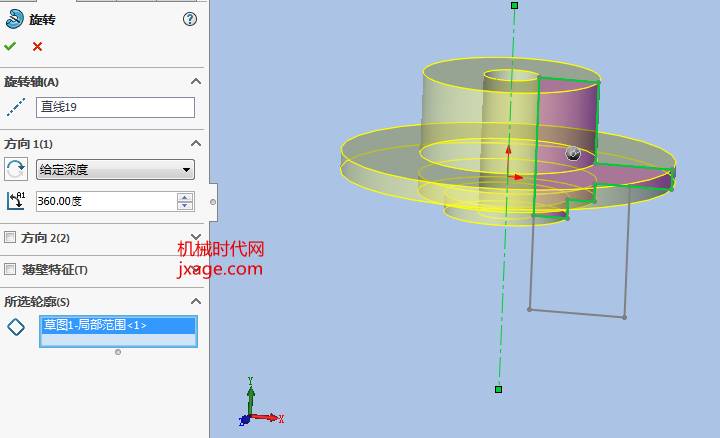

8.点击【旋转凸台/基体】,选择块2作为旋转截面。

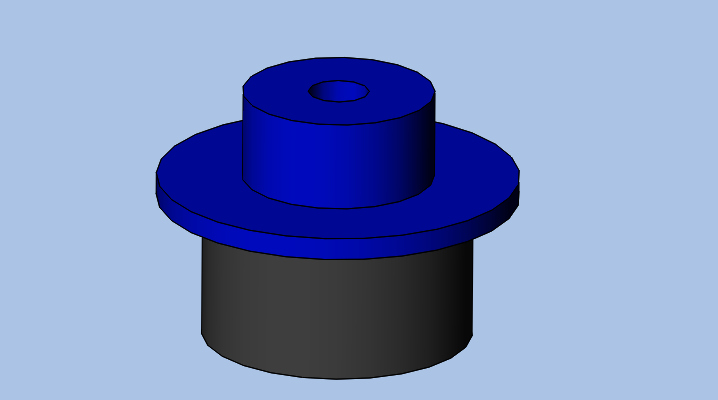

9.完成。
