ANSYS Workbench模型尺寸测量与界面色彩调整技巧






问题描述:


ANSYS 和 ANSYS Workbench 有很多我们需要但很少知道怎么操作的功能,这里主要介绍 ANSYS Workbench 中模型尺寸的测量和 ANSYS 黑白工作界面转化。



1. ANSYS Workbench 模型测量


对于复杂模型结构,一般使用 ANSYS Workbench 进行仿真分析,但有时候同时分析不同尺寸结构的热力学性能时,分析种类多了,对结构尺寸不确定,这时可使用模型尺寸测量进行模型确认。

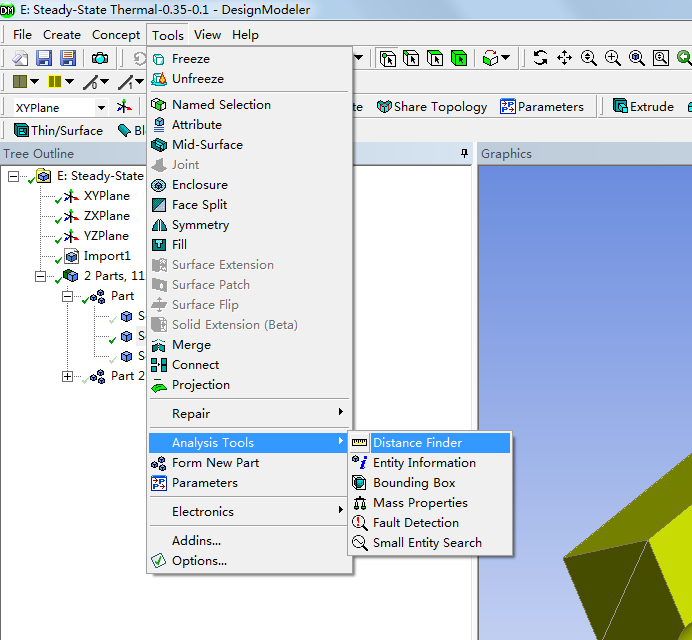

打开几何体操作界面,依次点击 Tool  - Analysis Tools - Distance Finder ,进入模型尺寸测量界面,如图 1。




图 1  模型尺寸测量




点击 Details View 下 Analysis Tools 中的 Entity set1 ,点击 Not selected ,变为 Apply ,再选择要测量距离的第一个点,如图 2


图 2  模型尺寸测量



点击 Entity set2 中的 Not selected ,变为 Apply ,再选择要测量距离的第二个点,如图 3。

图 3  模型尺寸测量



2. ANSYS 黑白工作面转换

ANSYS 默认界面是黑色 界面,在结果图片提取时,我们可以将黑色 界面变为白色,这样图片更清楚,打印出来的效果会更好。

点击 Plotctrls - Style - colors - Revers Video 就可以在黑色白色 界面进行相互转化。

图 4  ANSYS 中黑白界面转化



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
