ZEMAX软件应用专题：照明模式中彩色遮色片的创建技巧

可使用非序列中的物体——Slide 物体。在光线发出后不远的位置放置Slide物体，添加物体后，软件会要求用户在指定文件里选一张图片作为这个物体加载的图像。效果就类似在投影机中放一个幻灯片。

图片放置的路径：C:\Users\...\Documents\Zemax\IMAFiles

要注意的是，想要查看成像效果，光源需要会聚，因此在系统中或者使用真实的聚焦透镜，或者使用近轴透镜，将光线会聚到探测器物体上方可成像。

可以参考下面的范例文件：C:\Users\...\Documents\Zemax\Samples\Non-sequential\Sources\Slide sample.ZMX

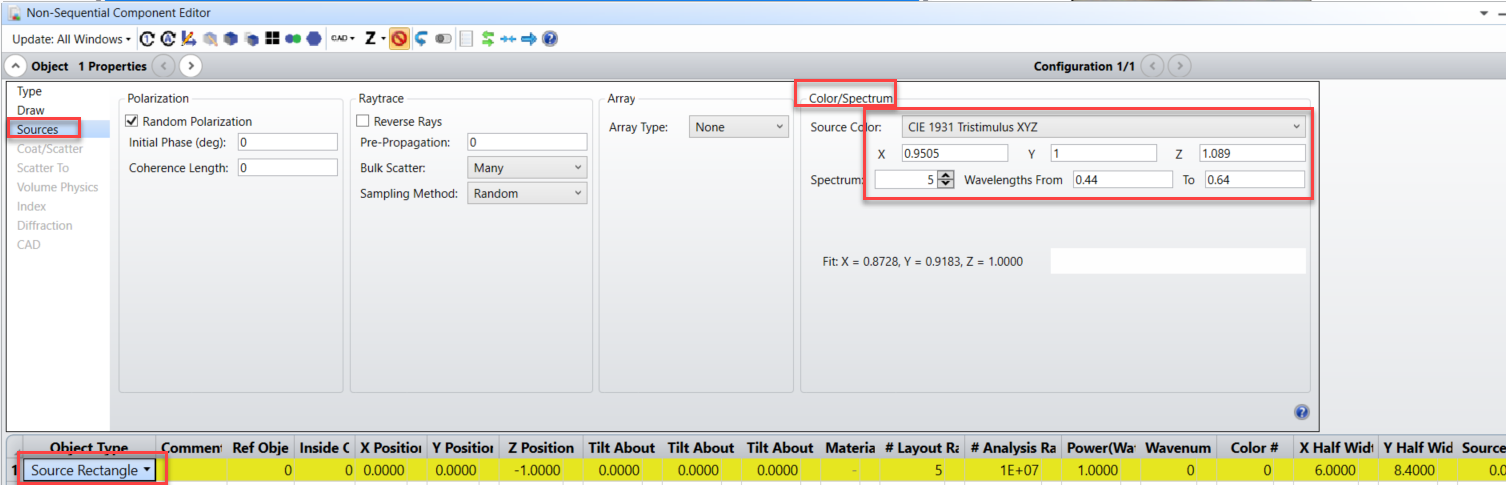

请查看光源物体的波长/光谱设置：

利用三刺激值定义的白光光谱分布。

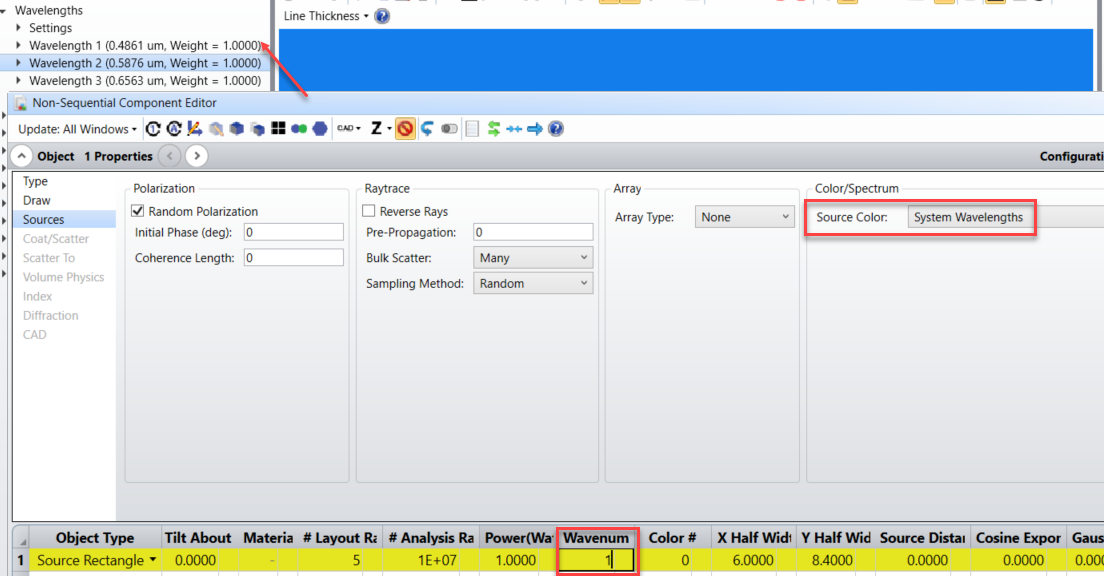

下面，我进行如下更改，

代表将使用系统波长定义，并且指定光源物体1的波长是系统选项中的波长编号1.

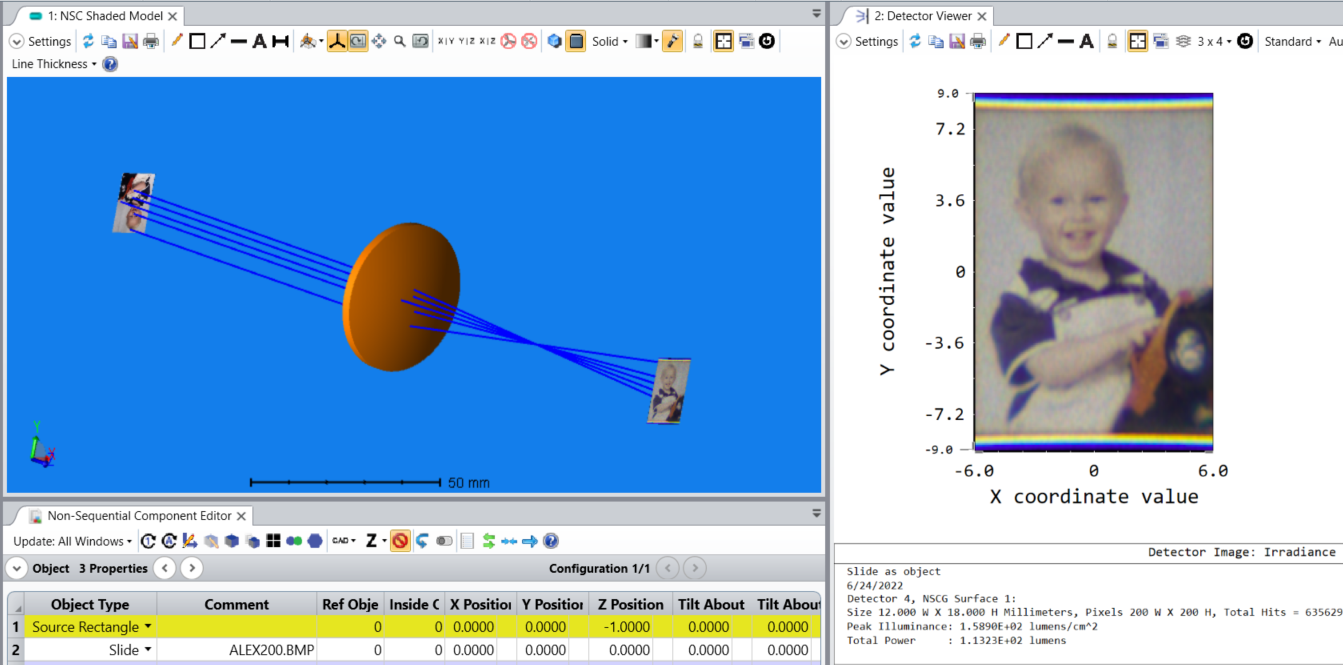

再来运行光线追迹，我们看下会是什么结果：

探测器上显示的真彩图确实是按照如上设置进行追迹后的结果。
