在Ansys Zemax OpticStudio中建模DMD(MEMS)的技巧

什么是DMD/ MEMS

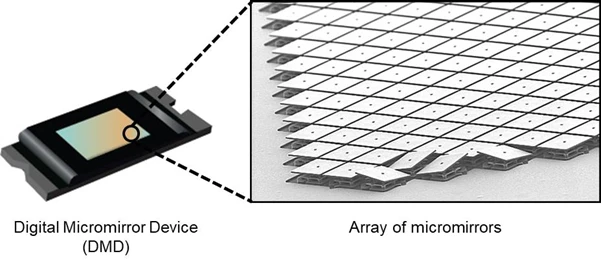

下图显示了一个DMD设备,它单独倾斜的微镜组成。镜子通常被称为像素。





如何在OpticStudio中建模DMD

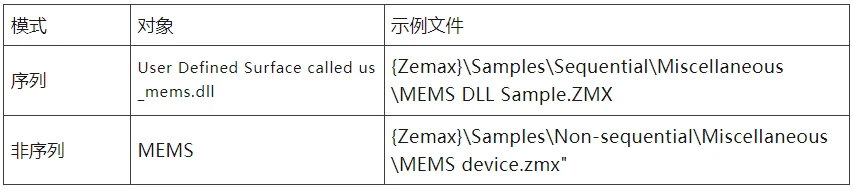

这些设备可以在序列或非序列模式下建模。




如何计算单个像素/镜子的旋转

本节将说明如何设置单个像素的旋转。像素可以按行(在这种情况下,一行镜子将始终处于相同的状态/倾斜)、按列(在这种情况下,一列镜子将始终处于相同的状态/倾斜)或按像素单独设置。


在本节中,我们将解释如何单独设置像素,即当P-Flag参数等于2时。


MEMS可以看作是一个网格,从左下角开始,随着您向右移动,然后向上移动一排,像素数会增加。

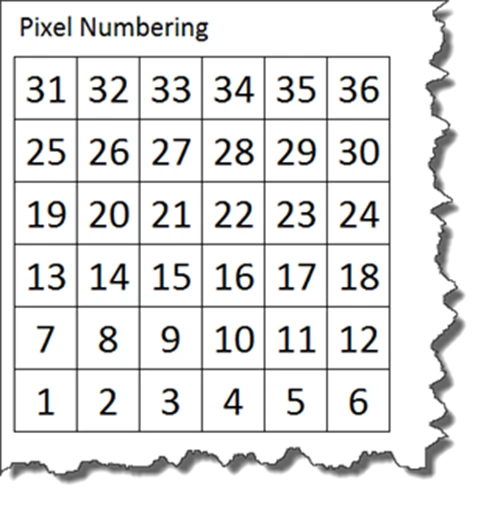

如下这个例子,下面是一个 6x6 的网格。类似最多3750个元素的任何网格大小(有关更多信息,请参阅帮助文件)。




MEMS对象一次考虑15个像素/镜子的组。

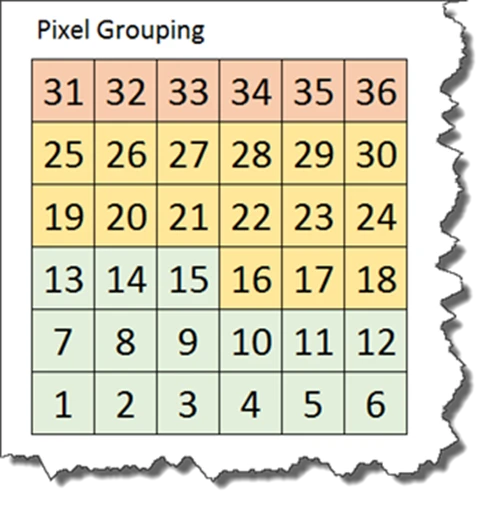

因此,如果MEMS是 6x6 网格,则意味着它总共有36个像素,所以共有3组:2组15像素和1组6像素:

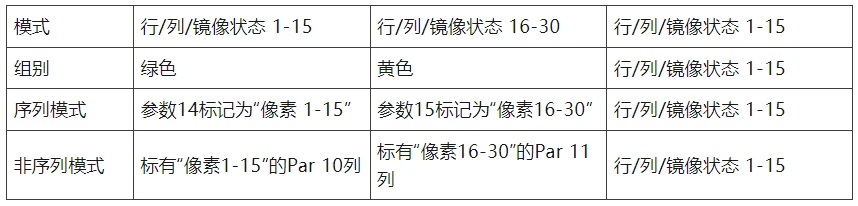

这些组将由不同的参数设置:

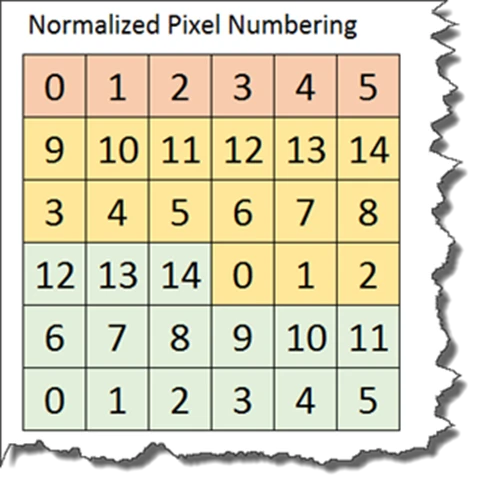

由于每个分组都有一个基数为3的数字来告诉OpticStudio如何指向单个像素,像素的分组可以如下所示进行归一化,每个值对应于您需要将基数3提高到的幂:




每个像素可以具有对应于角度0、角度1和角度2的三个值(0、1、2)之一。


假设角度值定义为:

•角度 0 = 12°

•角度 1 = 0°

•角度 2 = -8°

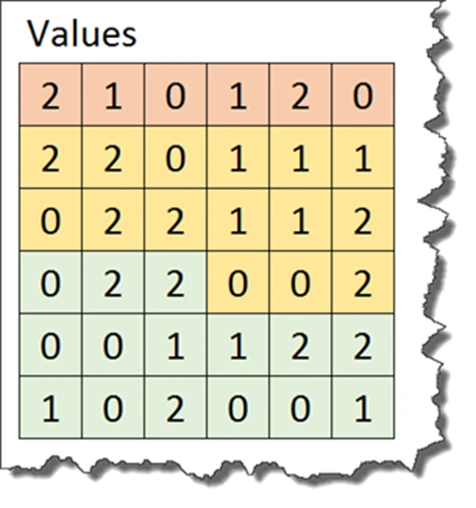

下面的网格显示了每个像素的状态:




现在,要计算行/列/镜像1-15的状态值,您需要使用以下等式:

P = ∑∑(像素的角度状态*3^(像素数-1))



需要对像素 16-30 和像素 31-45 重复此过程。


Excel宏计算像素倾斜

附件中的 Excel 宏工作簿有助于计算这些值。

要运行 Excel 宏:

•点击 Table

•然后单击MEMS按钮(确保已设置 Excel 安全性以运行宏)。

将出现一个用户表单,您可以在其中输入X像素和Y像素

•然后单击创建表。如果您之前有以前的数据,您应该检查Clear Previous Table




然后这将填充2个表格,其中一个位于页面顶部,显示行、列、像素数和15个像素的分组,您可以将其用作指南。第二个表格,从我们的6x6示例的第13行开始(该行将根据您选择的X像素的数量而变化)是您应该输入0/1/2像素值状态的地方。

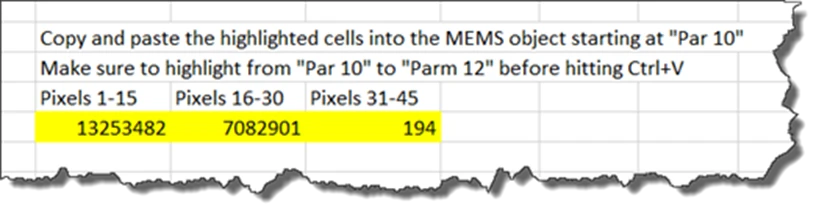

输入这些值后,单击“计算P Val”按钮。然后,宏将计算复制并粘贴到OpticStudio中所需的值:




序列模式下的MEMS

让我们看一下 {Zemax}\Samples\Sequential\Miscellaneous\MEMS DLL Sample.ZMX 下的Sequential Mode示例文件


该示例文件描述了一个4x4 MEMS反射镜。




因此,该器件可以看作:

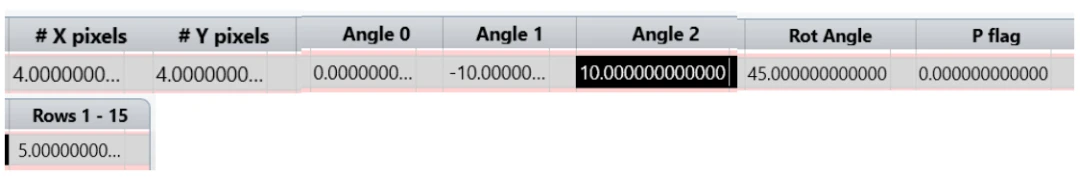

现在让我们看看像素处于哪个状态。P flag = 0表示镜像按行寻址。

参数“第 1-15 行”的值 = 5

参数“第 1-15 行”的值 = Row1×30+Row2×31+Row3×32+Row4×33)

即参数“第1−15行”的值=Row1+3×Row2+9×Row3+27×Row4

此时因为参数“第1−15行”的值= 5,这意味着Row3 = 0 和 Row4 = 0

然后我们可以推导出 Row2 = 1和Row1 = 2

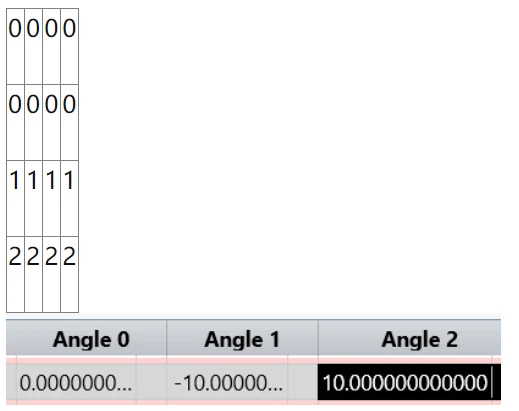

像素状态定义如下:

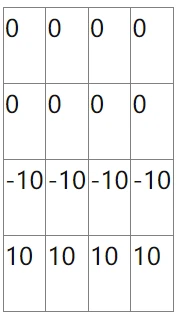

这意味着我们有以下角度。旋转角度为45度。初始尖端平面沿+X。然后这些角度围绕Z轴旋转以使镜子尖端。

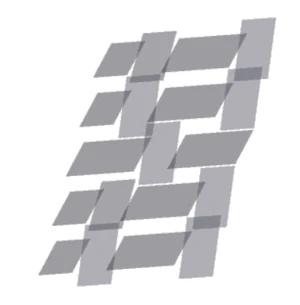

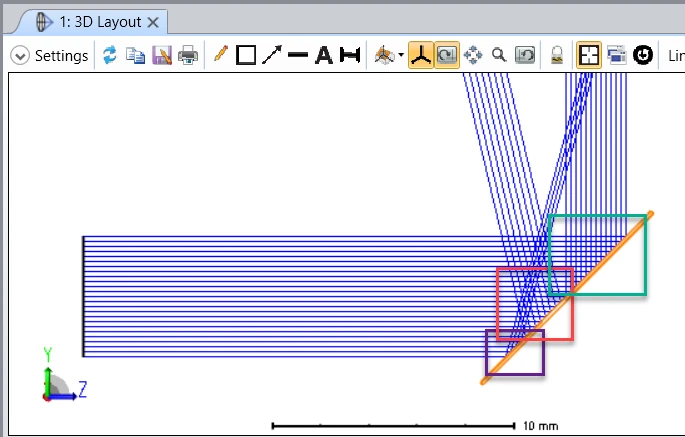

所以布局显示镜子的不同部分有不同的角度:




非序列模式下的MEMS

让我们看一下 {Zemax}\Samples\Non-sequential\Miscellaneous\MEMS device.zmx 下的Non-Sequential Mode示例文件


该示例文件描述了一个 1x15 MEMS反射镜




因此,该器件可以看作:




现在让我们看看像素处于哪个状态(0,1,2)。P flag = 2,因此这意味着镜像是单独寻址的。

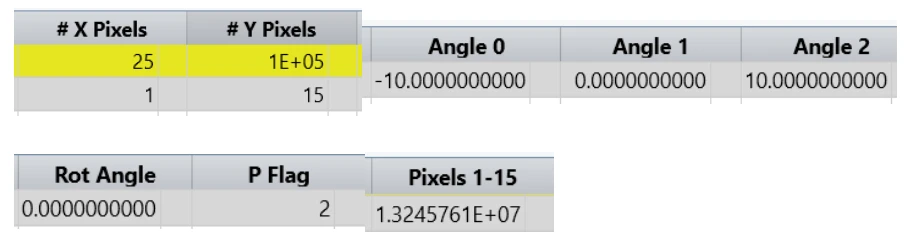

参数“像素 1-15”的值= 13245761。
