ANSYS Workbench是通过对产品研发流程中仿真环境的开发与实施,搭建的一个具有自主知识产权的、集成多学科异构CAE技术的仿真系统。以产品数据管理PDM为核心,组建了一个基于网络的产品研制虚拟仿真团队,基于产品数字虚拟样机,实现产品研制的并行仿真和异地仿真。所有与仿真工作相关的人、技术、数据在这个统一环境中协同工作,各类数据之间的交流、通讯和共享皆可在这个环境中完成。
1、首先,从电脑开始菜单中,打开workbench有限元分析软件
2、进入workbench界面后,找到静力学分析模块“static structural”,拖到旁边的空白框中

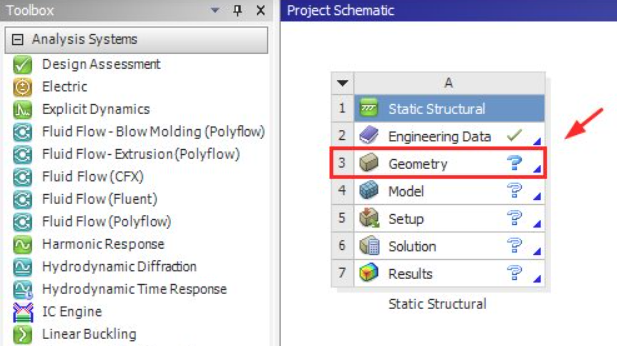

3、静力学分析模块“static structural”调入平台后,双击“geometry”,打开几何软件
4、打开designmodeler几何模块软件后,点击文件file
5、弹出下拉菜单,选择“import external geometry file”,导入外部几何文件的意思
6、选择即将导入的外部几何文件,一般igs格式,x-t格式用得比较多
7、返回界面,已经出现import文件了,再点击generate,生成几何文件
导入外部几何完成
