大家都知道利用ansys中自带的建模工具进行建模操作,比较麻烦,且用的不称手。所以大家更喜欢用UG,SolidWorks进行建模操作,导入到ansys workbench中。下面我就对如何进行参数化建模并导入到ansys workbench中进行优化分析进行步骤说明。
目前使用的版本为UG10.0,ansys workbench19.1版本。
一:ansys workbench与UG无缝连接。

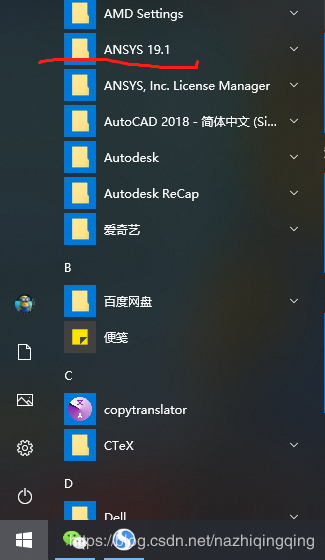

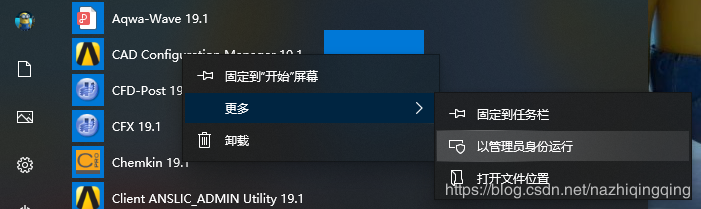

开始→ANSYS19.1→CAD Configuration Manager 19.1(此处应该点击以管理员身份运行)

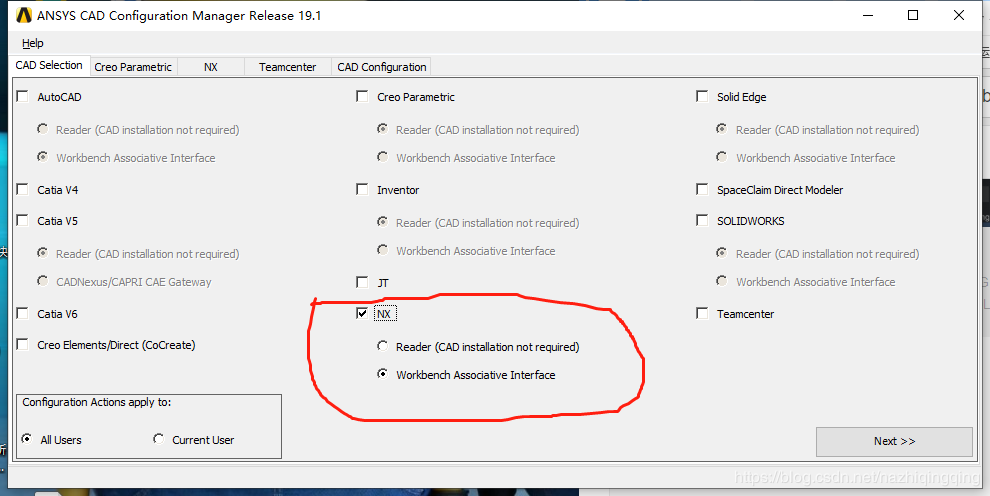

此处点击NX,如果使用其他软件,也可以在前面打√
点击next
查看UG软件的安装位置是否正确。若错误,则在点击Browse进行更改即可。
点击next
1.界面自动变为CAD Configuration,若没有变为这个,则手动点击即可。
2.点击Configure Selected CAD Interfaces
3.出现…Success 说明连接成功。
4.点击Exit 退出保存即可
二:打开UG建模

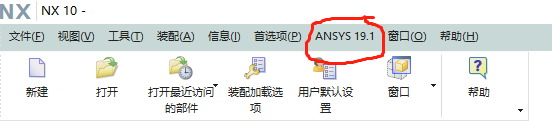

打开UG界面可以看到,已连接成功,显示图标

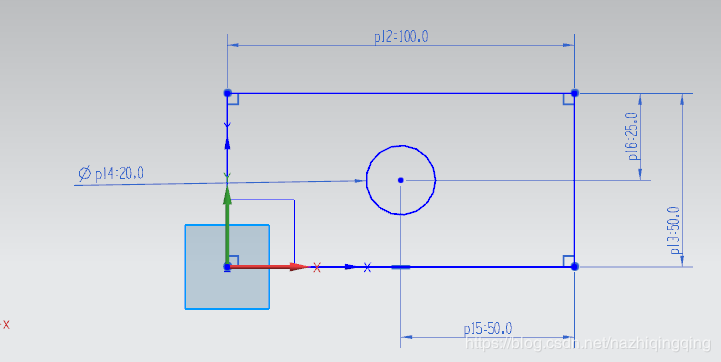

进行建模操作,绘制草图如下:

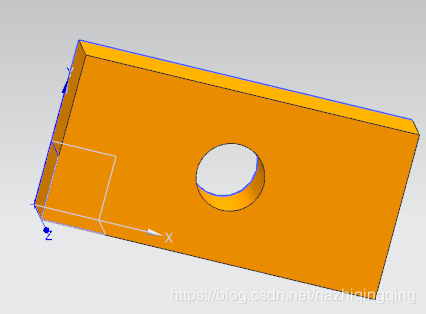

进行拉伸20mm。如图:
设置参数化变量,说明这个尺寸为可调值。

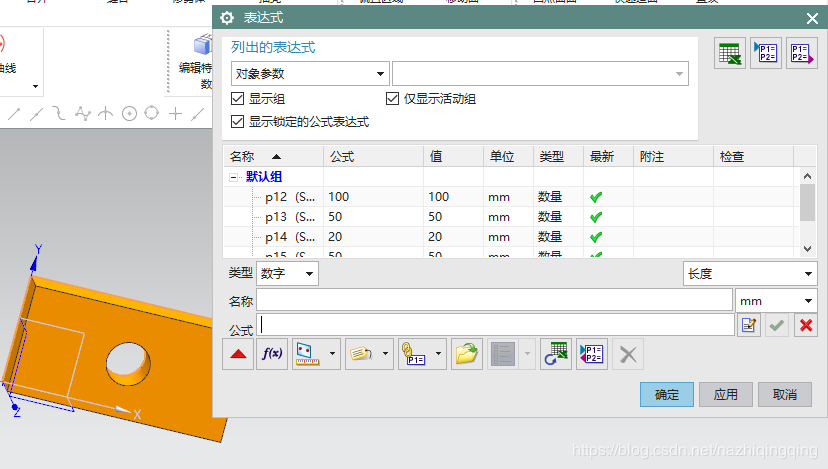

1.工具→表达式
2.鼠标左键单击模型和草图,会自动识别所有的尺寸

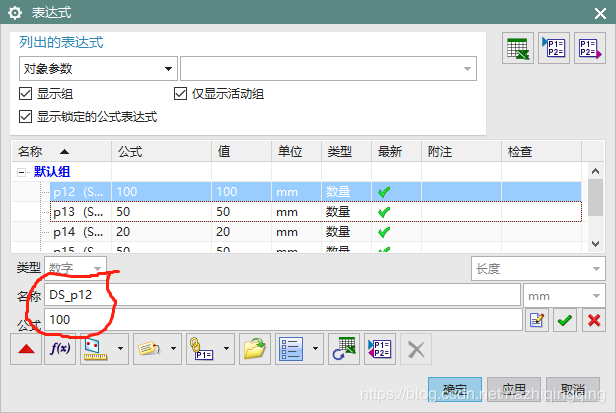

3.将默认组中的数据名称改为前面添加 DS_
只能是大写,且包括横杠。

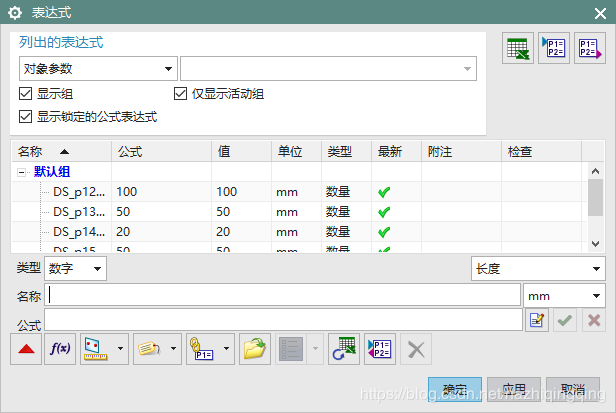

将要设为参数变量的尺寸如上图所示添加DS_

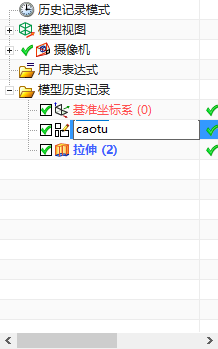

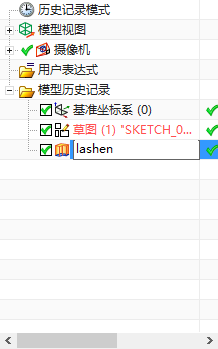

最重要的一步,鼠标右键单击特征→重命名
将特征名称全部改为英文,且不能加空格

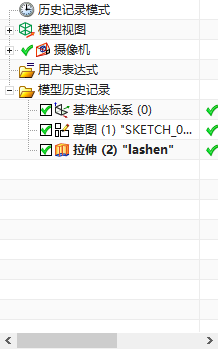

更改完后,显示仍有中文,这个就不要紧了。其实你已经改完了,只是这个汉化的UG显示问题。

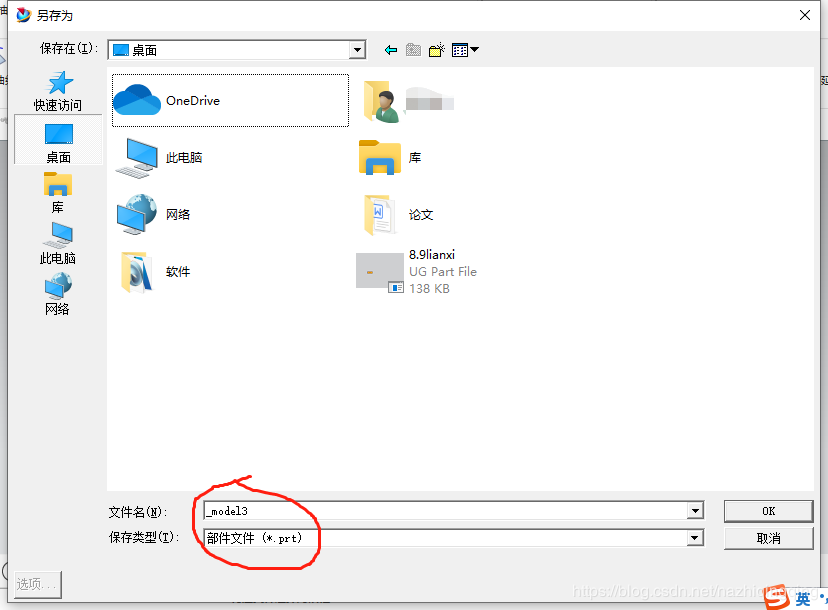

将模型保存。这里注意,保存时只能保存UG的默认模型类型(.prt),不能保存为中间模型格式,否则他将作为一个整体,不会有参数量尺寸。保存时也只能是英文名字,可以加符号与数字,不能有空格。
三、插入ansys workbench

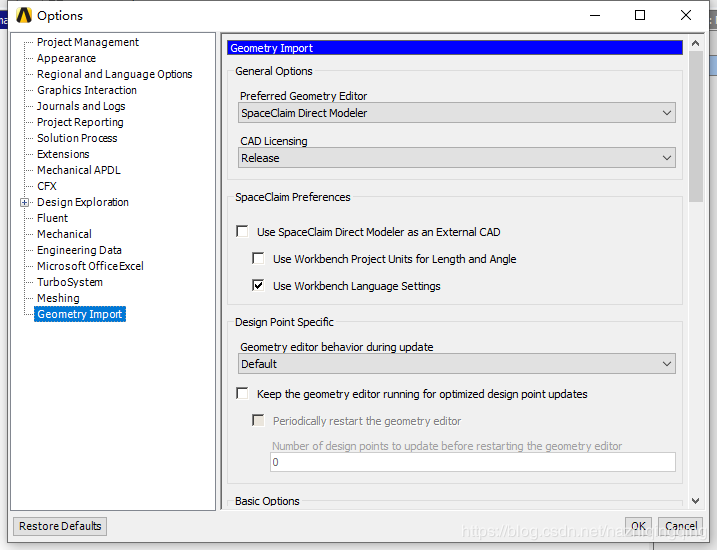

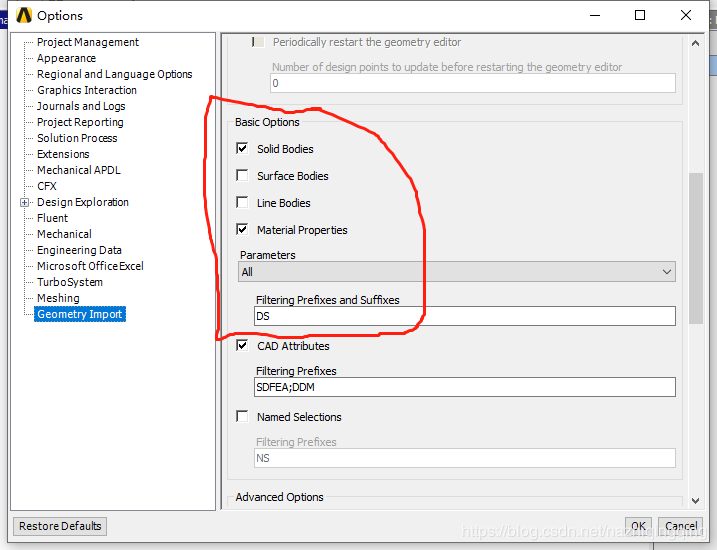

打开ansys workbench,点击Tools→Options→Geometry Import
下拉到中间位置。
找到Basic Options,下面的选项中
1.如果是实体单元(该例为实体单元),只能选中Solid Bodies。否则就会出现无法读取模型的问题。
2.Parameters选项改为All
3.Filtering Prefixes and Suffixes的选项中改为DS(这就是为什么参数化设置中写DS_的原因,如果你不方便,可以更改这个标记,那么在UG中也对应把DS_更改即可)
4.点击ok
假设建立一个Static Structural(静力学模块)
右击Geometry→Import Geometry→Browse 选择刚才建立的三维模型
右击Geometry→Edit Geometry in DesignModoler

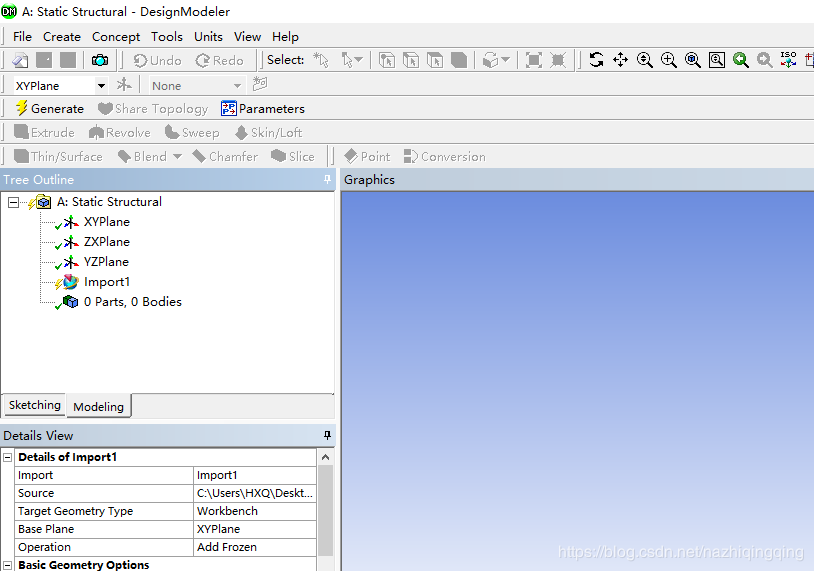

显示界面如图:
在UG模型 Improt1鼠标右键→Generate

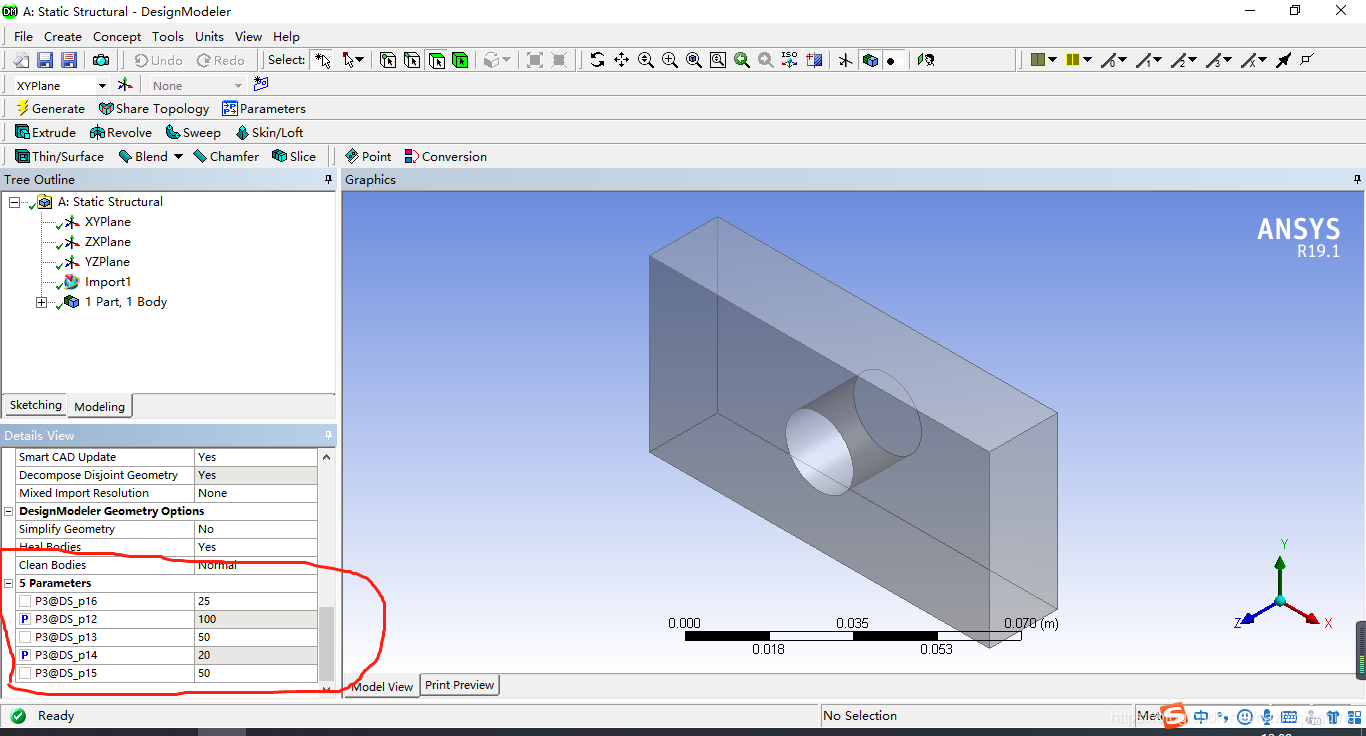

模型出现,可以选择参数,出现P的标记

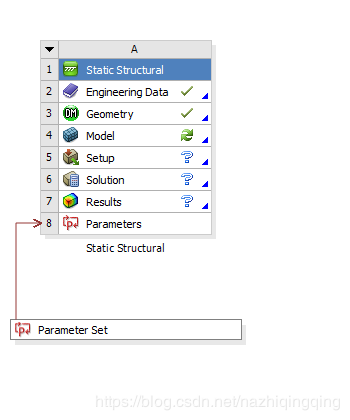

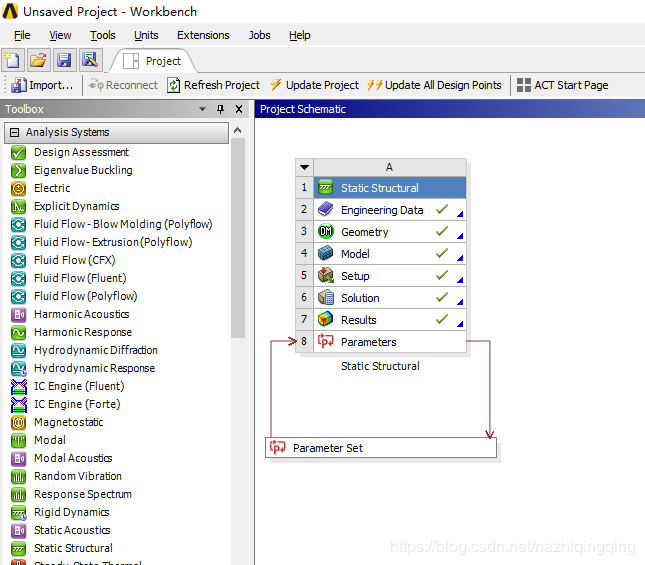

返回界面,出现优化标记

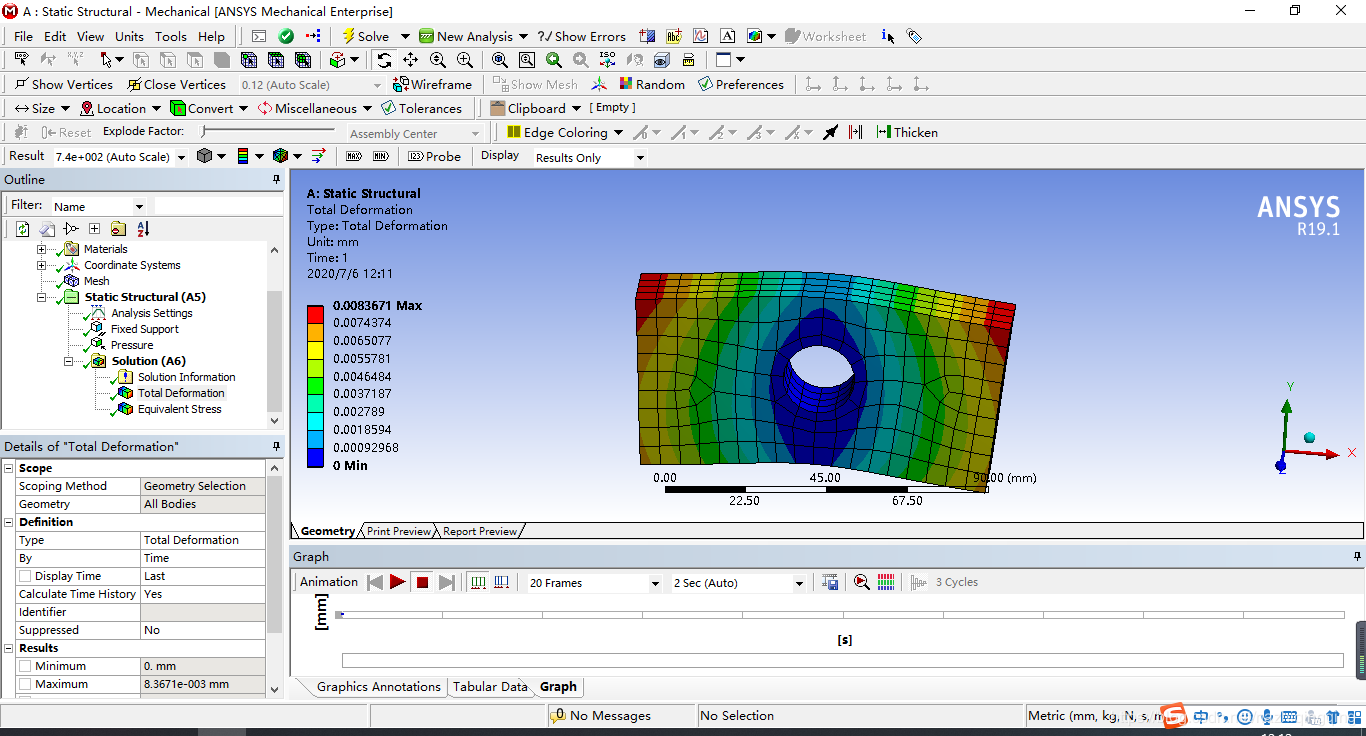

在进行材料赋予,划分网格,设定边界条件,求解等操作,得到结果
假设以材料的质量、变形量、应力结果为优化目标,选中这些项目
返回主界面,则得到一个完整的优化设计框架,再通过您的具体优化步骤操作即可。
