利用Ansys Speos与optiSLang联合进行光导优化

概述

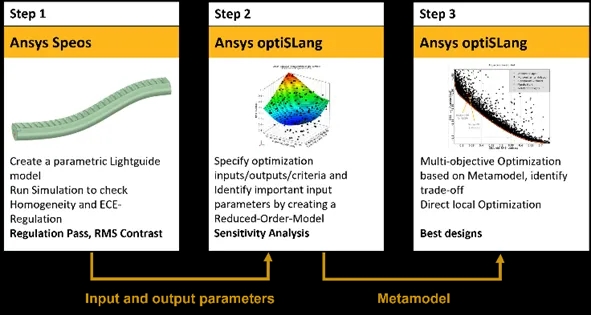

在汽车照明应用中，日行灯是一个独特的照明标志。这些光导几乎是一直照明状态，因此光导的设计需要符合照明均匀性的标准和政府提出的规则。为了实现光导设计和优化，我们使用 Ansys Speos 光学部分设计创建光导，利用 Ansys optiSLang 驱动光导设计参数变化，进而找到最佳设计。

Speos 和optiSLang的数据传输

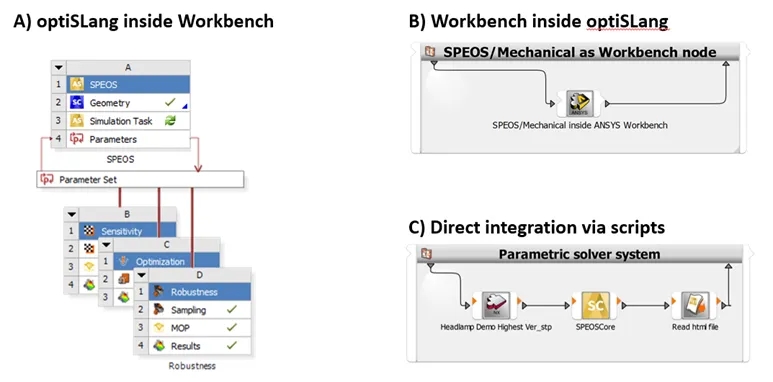

  Speos和opitSLang的数据传输可以有三种方式：第一种是在Workbench中链接Speos和optiSLang进行数据传输优化，第二种是在optiSLang中链接workbench，workbench中含有Speos的数据，完成数据传输，第三种是直接使用scripts完成Speos和optiSLang的数据链接。

在 Speos 的仿真模拟中，有几项相关键的仿真重要参数设置：

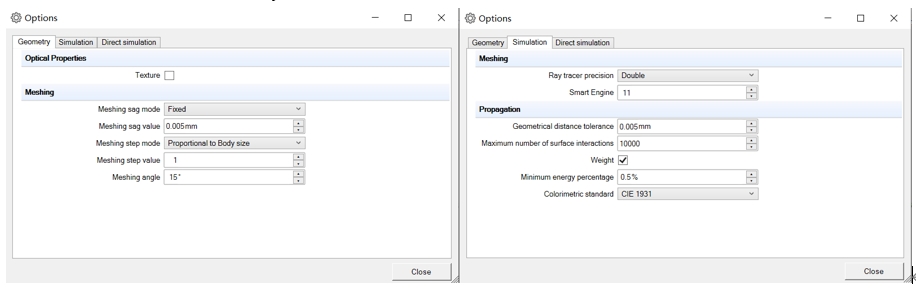

Lightguide Meshing：精确的meshing对于光导设计来说是很重要的，使用Speos的用户都知道meshing的重要性，如果不考虑meshing的参数设置，光导设计中的出光效果将会受到影响。通常会使用local meshing来设置特殊几何体的meshing划分。

Maximum number of Surface interaction：光导依靠全内反射来引导光线走向，这导致光和表面相互作用次数增多，特别是光线和光导棱镜之间的相互做用，默认值100通常过低，可以适当提高此数值设置。光导依靠全内反射来引导光线走向，这导致光和表面相互作用次数增多，特别是光线和光导棱镜之间的相互做用，默认值100通常过低，可以适当提高此数值设置。

XML Template：XML文件中包含了Sensor 中对关键数值的定义和数值验证，使用XML文件可以直接得到仿真结果的数值情况，并且使得每个参考数值都可以作为输出结果在optiSLang中使用。关于XML可以在Ansys customer Portal官方网站得到XML标准模板。

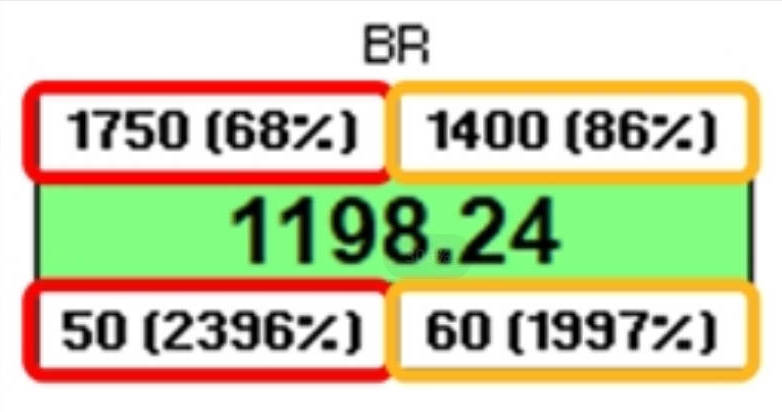

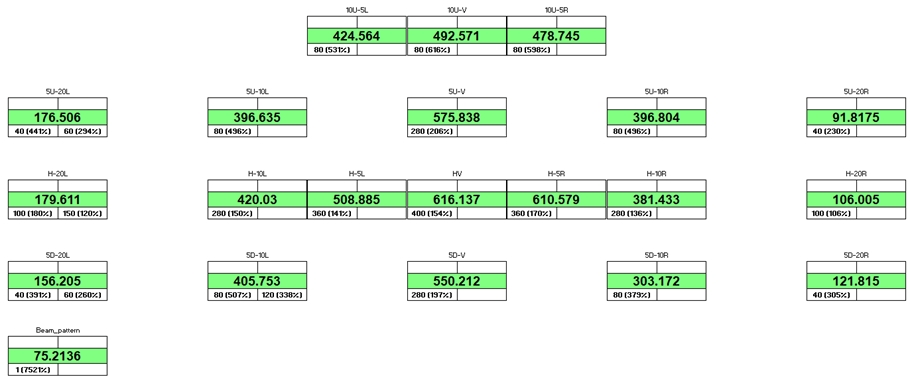

设置以上Speos的参数，运算仿真得到强度图和亮度图两个结果，从法规和均匀性两个方面对光学性能进行了测量。强度图的网格视图强调了法规遵从性，每个表格代表一个强度测量点，测量点的值受法规约束。中间值代表模拟结果，左下值代表通过规定的最小限度，左上值代表通过规定的最大限度，右边代表个人设置的安全限度。如果法规没有通过，则用红色标出，如果没有达到安全限度，则用黄色标出，如果通过，则用绿色标出。

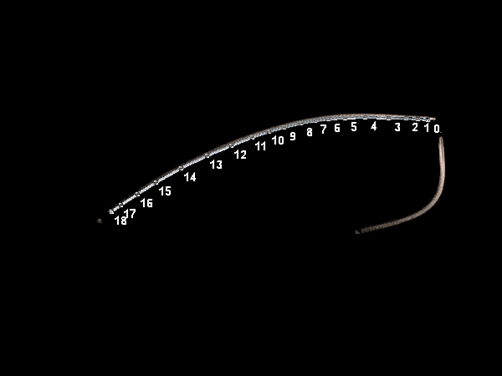

在亮度图中定义均匀性性能的测量值。测量是基于18点折线，甚至更多点折线，沿着这条线的亮度均匀性可以被评估，测量平均和均方根对比。同时亮度结果也将用做于优化的输出，优化目标是在保持ECE规定满足要求的同时，获取均匀的外观照明，降低RMS对比度和最大化折线平均值。

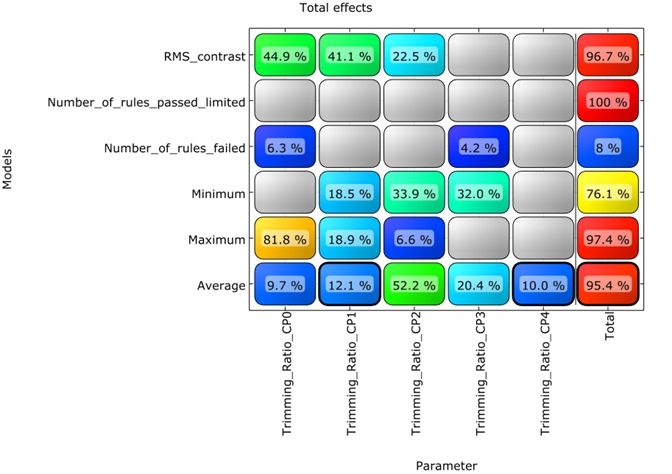

建立参数化系统后，进行参数敏感性分析。在敏感性分析中，通过COP矩阵预测输出变化，COP的数值告诉我们模型质量，此外可以看到参数对输出的影响。所以我们会得到在light guide设计参数中有有哪几项设计参数是影响设计目标光导的亮度均匀性、均方根、光强度的关键，可以直接了解光学行为。

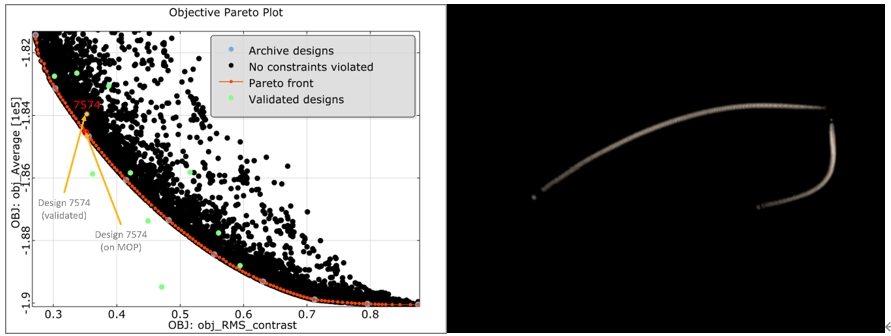

优化算法在MOP上采样了10000种设计，以找到输入参数值的最佳组合，实现最佳设计。多目标优化的结果显示在“帕累托面”(参见下图)。该图显示了两个目标之间的权衡，在最佳设计的集合用红点标记(定义为帕累托前沿)。工作流通过一个真正的求解器调用(如绿点所示)自动验证20个最好的设计。由于COP值较好，预测值与验证值之间的差异较小。通过选择其中一种设计，相应的参数值和响应显示在optiSLang的后处理其他图中。图片显示的是经过验证的7574设计，为了进一步改进设计，可以通过将其中一个目标转化为约束来进行局部和单一目标的优化。

单目标优化采用灵敏度研究(黑色)和基于响应面的最佳设计区域的样本迭代附加设计(彩色)。

优化结果

由于敏度分析和优化，可以找到均方根RMS对比度和平均亮度之间的最佳数据，使得均匀照明的外观可以显著改善，同时可实现所有光度法规和客户规格。
