Ansys 19.0 WorkBench基础设置指南

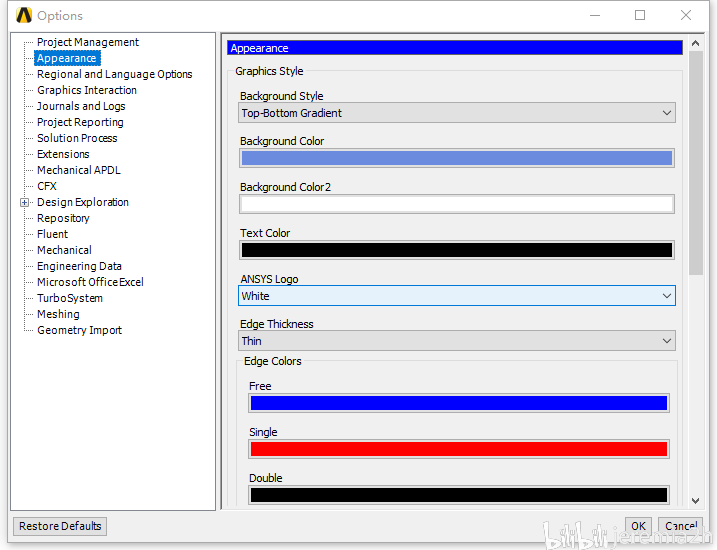

打开Workbench,点击Tools>Options>Appearance,这是软件的外观设置,根据个人喜欢调整颜色。


   外观设置


点击Graphics Interaction,这是图形互动,是鼠标和键盘的操作

鼠标滚轮——缩放

中键——旋转

右键——框选放大

shift+左键——无

shift+中键(根据箭头上下拖动)——缩放

shift+右键——框选放大

ctrl+左键——多选

crtl+中键——拖动模型

ctrl+右键——框选放大


   图形互动


点击Solution Process,这是解决进程,找到Default Execution Mode(默认执行模式),选择Parallel(并行),Default Number of Processes(默认的进程数)下填写自己主机的核心数,一般来讲多少核的cpu就填多少。Tips,可以在求解过程中打开任务管理器,看cpu的使用情况来决定进程数填多少。


   解决过程

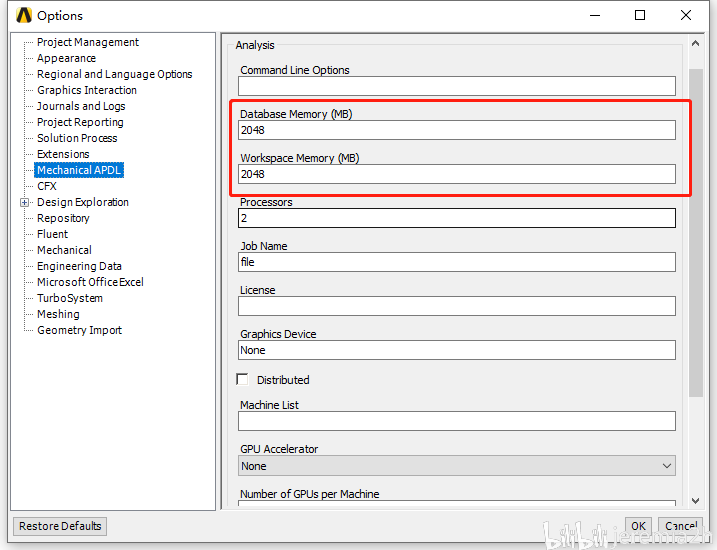

点击Mechanical APDL,Dataspace Memory(数据库空间),是WorkBench在使用过程中要使用的内存空间,与几何建模、边界设置、载荷这些数据相关,尽量设置大一些,在打开文件、加载模型时程序会快些;Workspace Memory (演算空间),是WorkBench在使用过程中要使用的硬盘空间,用来进行所有的计算,同样还是尽可能大。


   Mechanical APDL


点击Geometry Import(模型导入),找到Filtering Prefixes and Suffixes(首字母与下标过滤),去掉ANS和DS,去掉DS在DM中就能识别所有参数,具体操作详见视频:【新手必看】Ansys 19.0 WorkBench关联建模软件>>https://www.bilibili.com/video/BV1ZK411V743/


   模型导入

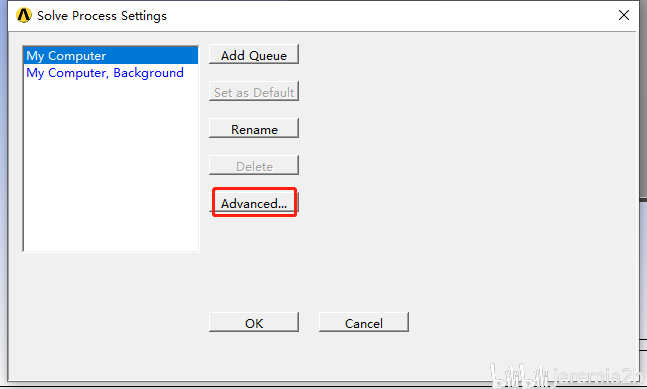

进入Design Simulation(设计分析)>Tools>Solve Process Settings>Advanced


   Advanced

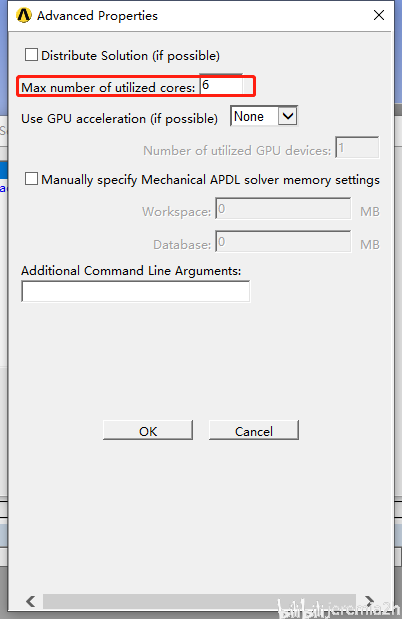

设置Max number of utilized cores(可利用核心的最大数),填写自己主机的核心数。


   设置核心数

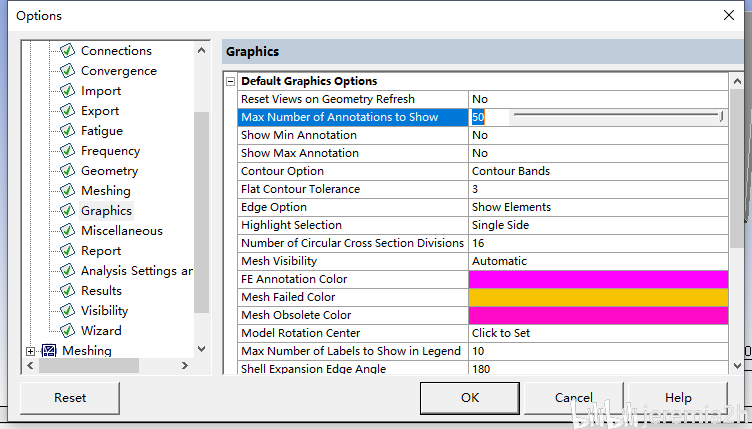

点击Tools >Options >Mechanical>Graphics,将Max Number of Annotations to Show(载荷或约束显示的最大数)调至最大50。主要是防止载荷或者约束太多时不显示影响判断。


   载荷或约束显示的最大数


点击Tools >Options >Meshing>Meshing>Numbers of CPUs for Meshing Methods(划分网格使用的cpu数量),填写自己主机的核心数。


   划分网格使用的cpu数量
