ANSYS Workbench基础设置指南

Ansys 系列软件都是英文版，初次使用需要对其进行基础设置以便后续的操作。

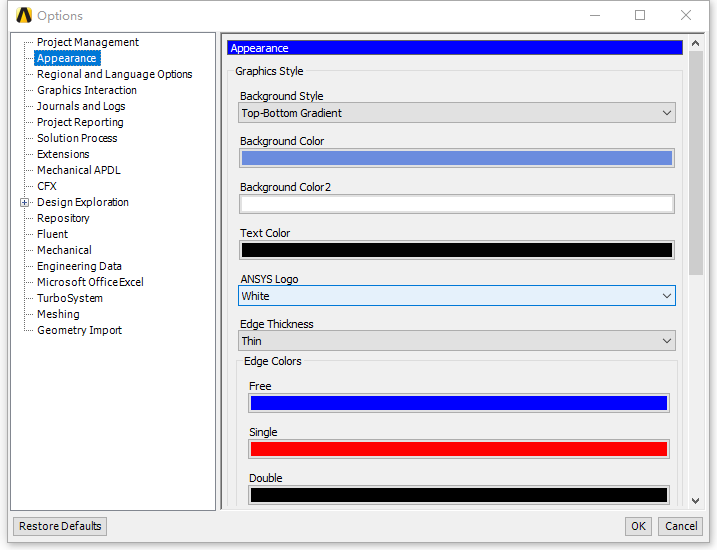

打开Workbench,点击Tools > Options > Appearance，这是软件的外观设置，根据个人喜欢调整颜色。

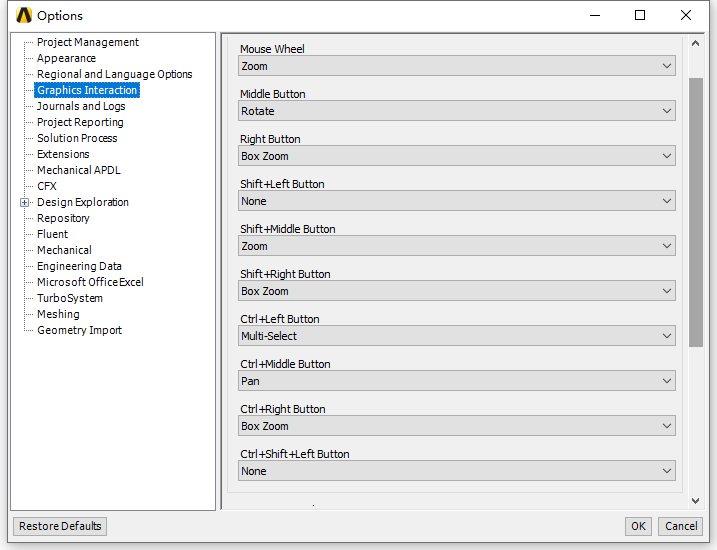

点击Graphics Interaction，这是图形互动，是鼠标和键盘的操作

鼠标滚轮——缩放

中键——旋转

右键——框选放大

shift+左键——无

shift+中键（根据箭头上下拖动）——缩放

shift+右键——框选放大

ctrl+左键——多选

crtl+中键——拖动模型

ctrl+右键——框选放大

   点击Solution Process，这是解决进程，找到Default Execution Mode（默认执行模式），选择Parallel（并行），Default Number of Processes（默认的进程数）下填写自己主机的核心数，一般来讲多少核的cpu就填多少。Tips，可以在求解过程中打开任务管理器，看cpu的使用情况来决定进程数填多少。

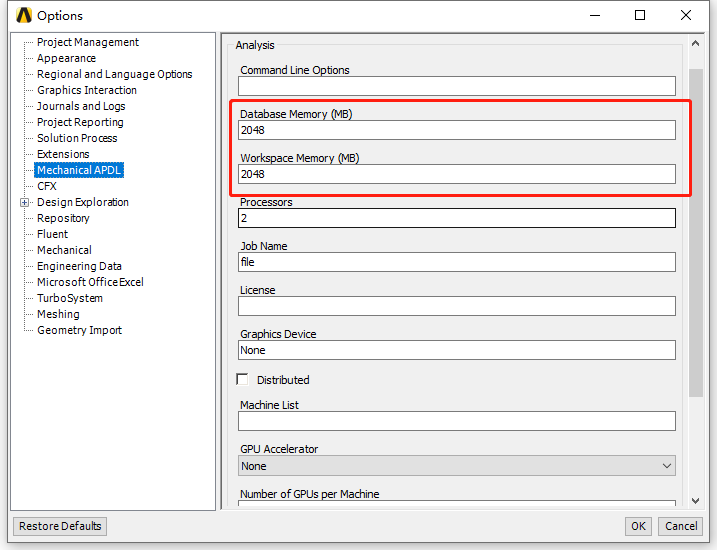

   点击Mechanical APDL，Dataspace Memory（数据库空间），是WorkBench在使用过程中要使用的内存空间，与几何建模、边界设置、载荷这些数据相关，尽量设置大一些，在打开文件、加载模型时程序会快些；Workspace Memory （演算空间），是WorkBench在使用过程中要使用的硬盘空间，用来进行所有的计算，同样还是尽可能大。

   点击Geometry Import（模型导入），找到Filtering Prefixes and Suffixes（首字母与下标过滤），去掉ANS和DS，去掉DS在DM中就能识别所有参数。

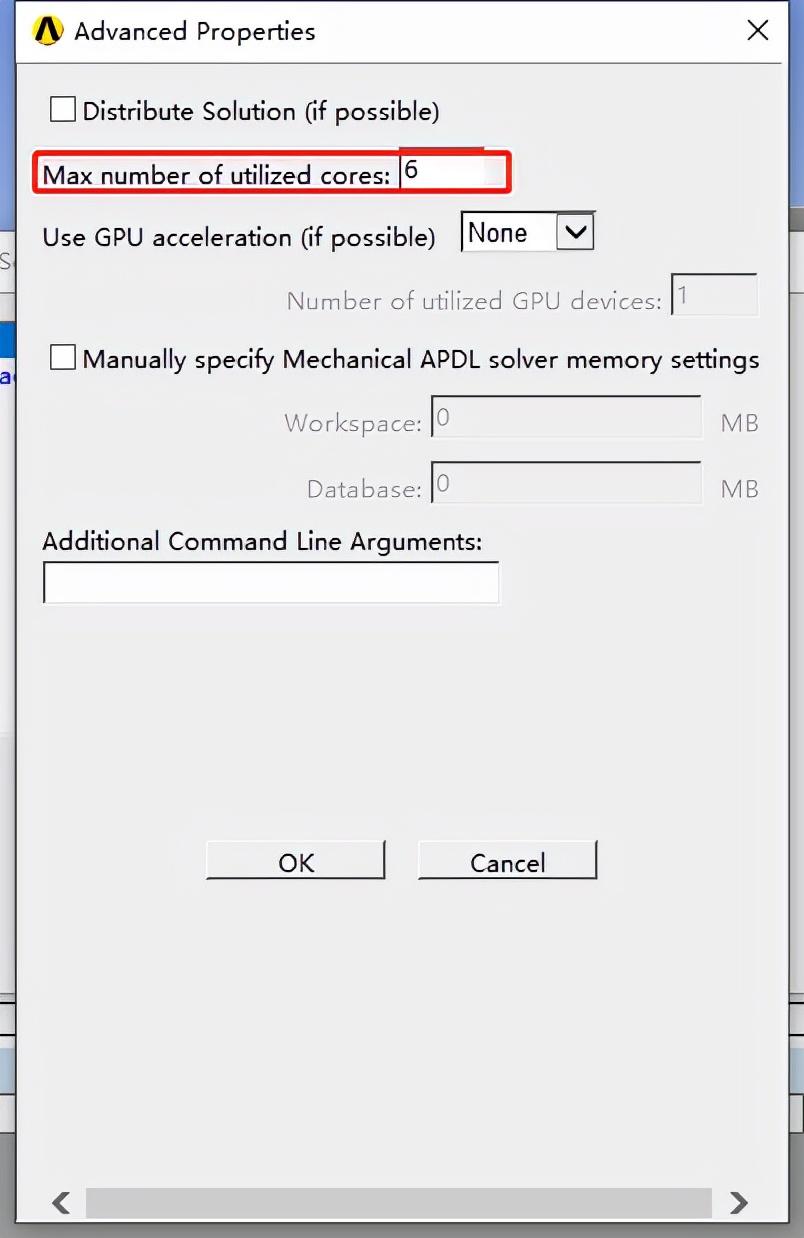

   进入Design Simulation（设计分析）> Tools > Solve Process Settings > Advanced

   设置Max number of utilized cores（可利用核心的最大数），填写自己主机的核心数。

   点击Tools > Options > Mechanical > Graphics，将Max Number of Annotations to Show(载荷或约束显示的最大数）调至最大50。主要是防止载荷或者约束太多时不显示影响判断。

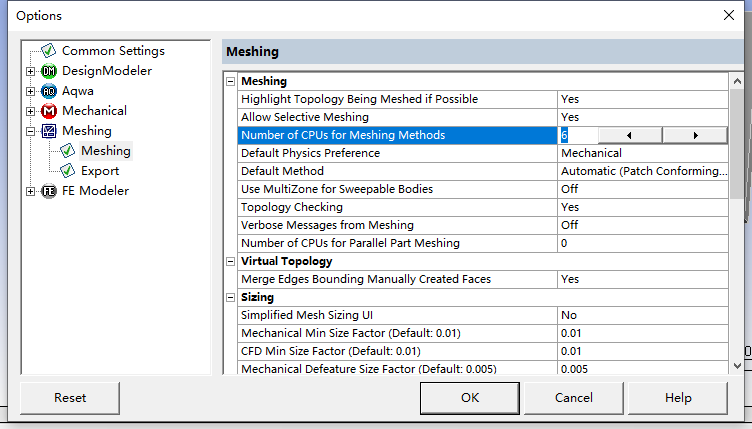

   点击Tools > Options > Meshing > Meshing > Numbers of CPUs for Meshing Methods（划分网格使用的cpu数量），填写自己主机的核心数。
