ANSYS Workbench数据流转:模型网格、分析与结果读取


问题描述:

这一章主要介绍:

1)如何将划分完网格的 ANSYS Workbench 模型导入 ANSYS 中;

2)如何将 ANSYS Workbench 的分析设置导入 ANSYS 中;

3)如何将  ANSYS Workbench 的仿真结果导入ANSYS(36 文章)。



1.   用 ANSYS 读取 ANSYS Wrokbench 模型网格

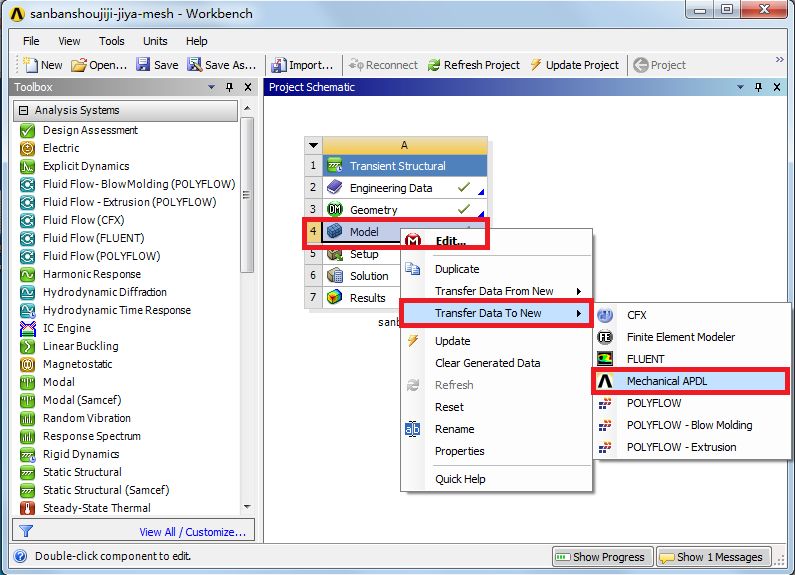

插入 Mechanical APDL:右键 Model 选择 Transfer Data To New – Mechanical APDL 编辑环境,如图 1。


图 1  插入 Mechanical APDL




更新 Mechanical APDL:

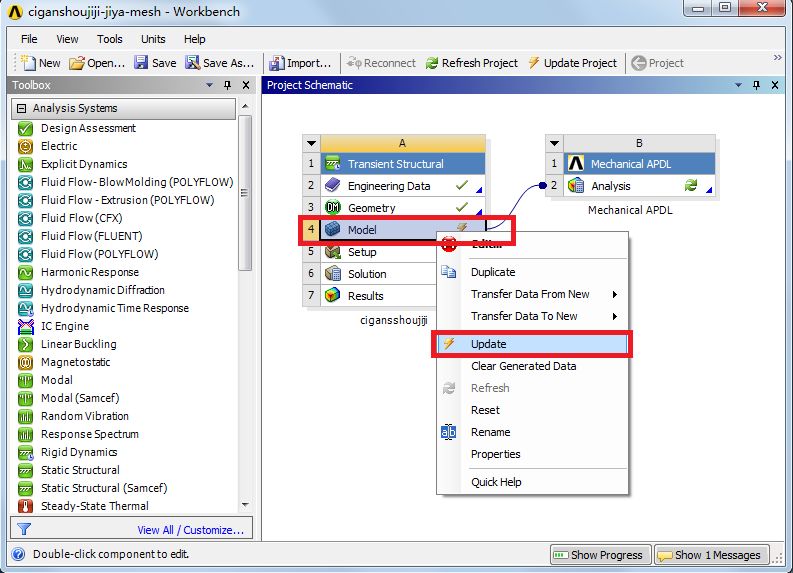

右键 Model 选择 Update 进行更新,此时 Model  变成对勾,如图 2。

图 2  更新Model




打开 ANSYS:

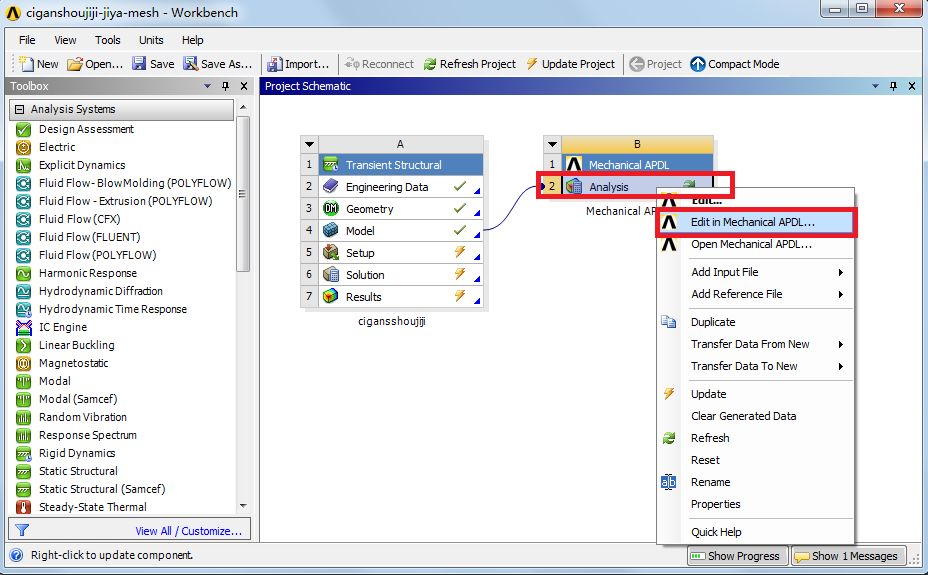

右键单击 Mechanical APDL 下的 Analysis ,选择 Edit in Mechanical APDL,如图 3 。

图 3  打开ANSYS

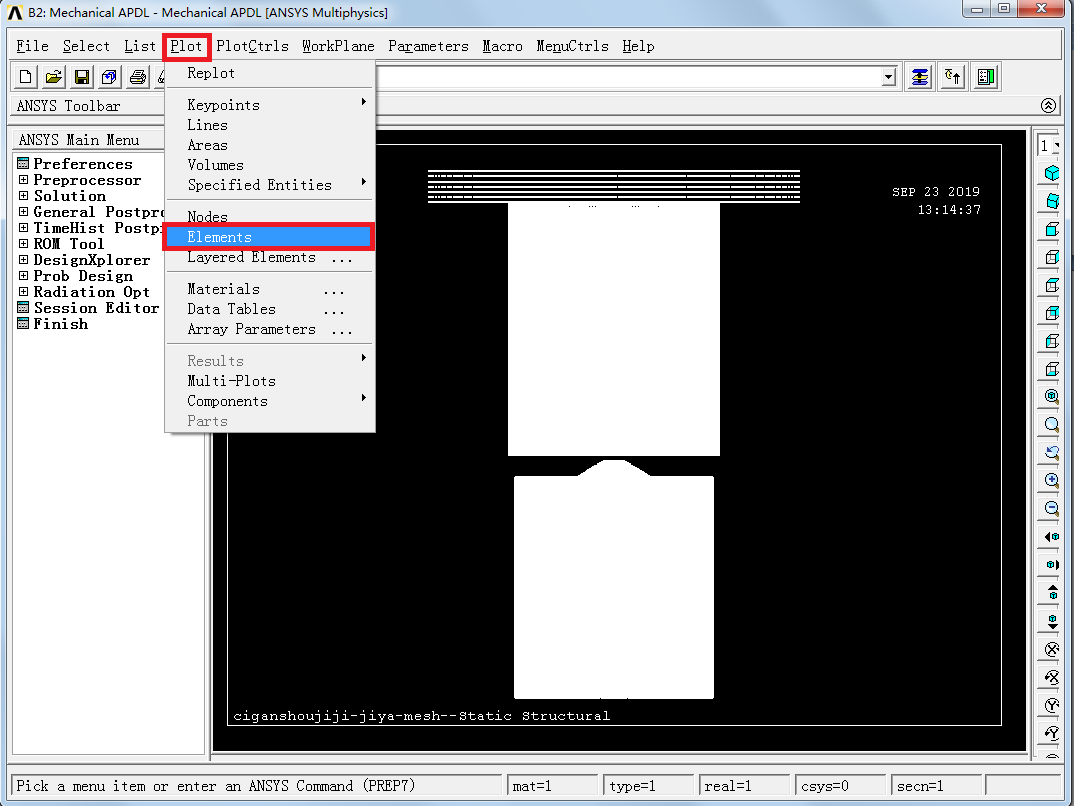

显示网格: 进入 ANSYS 工作界面后,界面显示的是节点,点击 Polt 下的 Elements ,如图 4。

图 4  打开ANSYS


这时导入模型显示出模型网格,如图 5

图 5  显示导入模型网格



2.   用 ANSYS 读取 ANSYS Wrokbench 分析设置

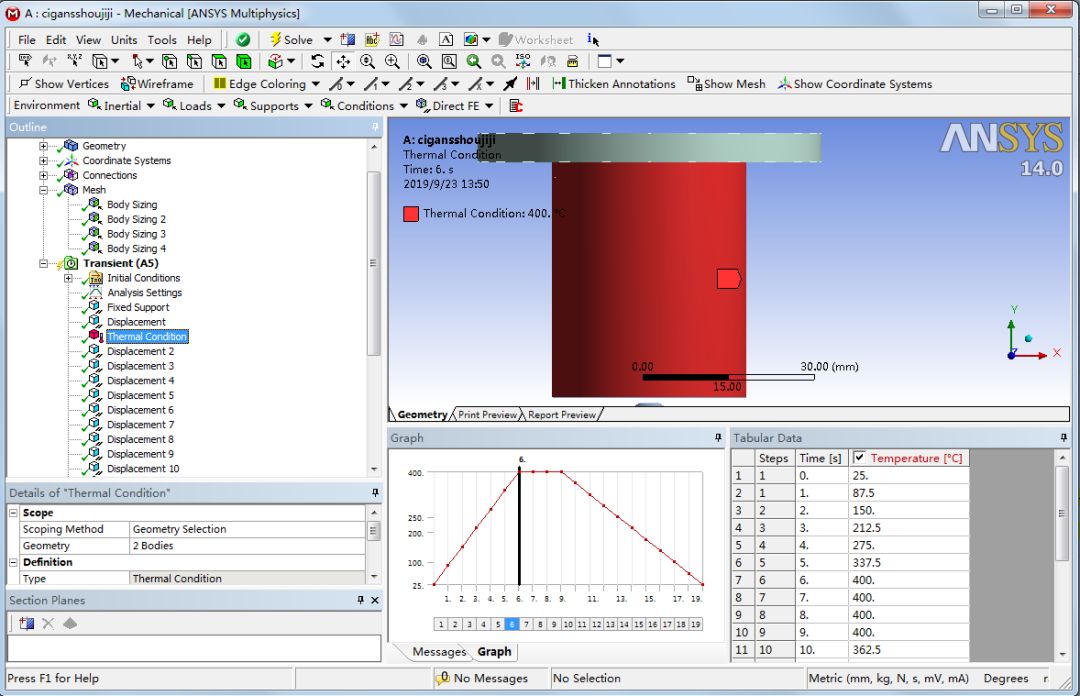

在 ANSYS 中读入如图 6 所示的温度载荷、瞬态时间步及边界约束的方法与模型读入有相似的操作方法 。

图 6  ANSYS Workbench 分析设置

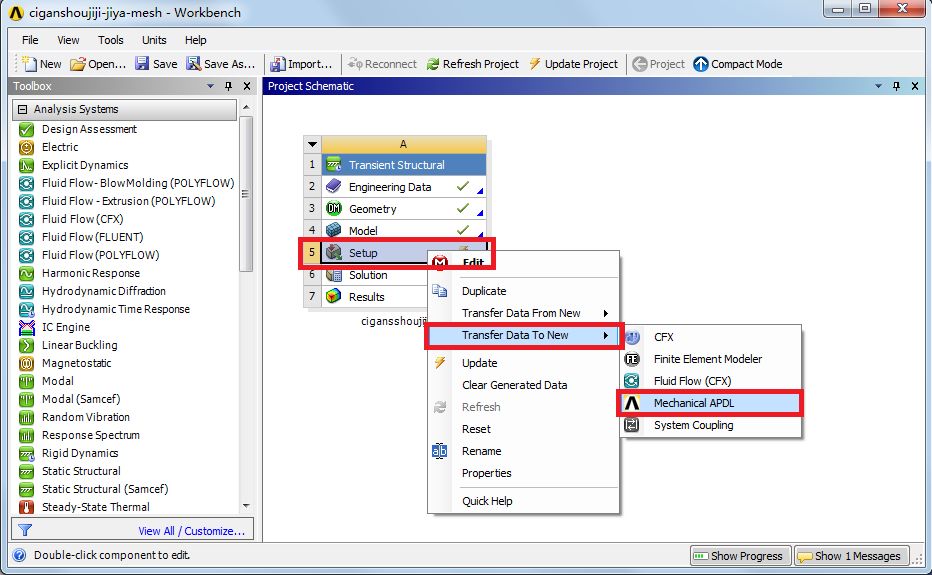

插入 Mechanical APDL:右键 Setup 选择 Transfer Data To New – Mechanical APDL 编辑环境,如图 7。

图 7  插入 Mechanical APDL

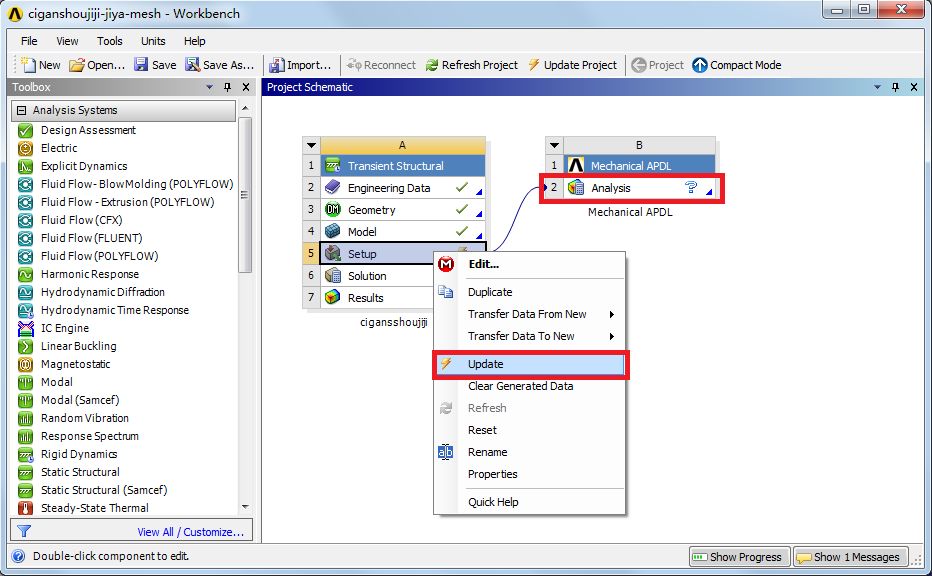

更新 Mechanical APDL:右键 Setup 选择 Update 进行更新,此时各项都变成对勾,如图 8。

图 8 更新Mechanical APDL


打开 ANSYS:

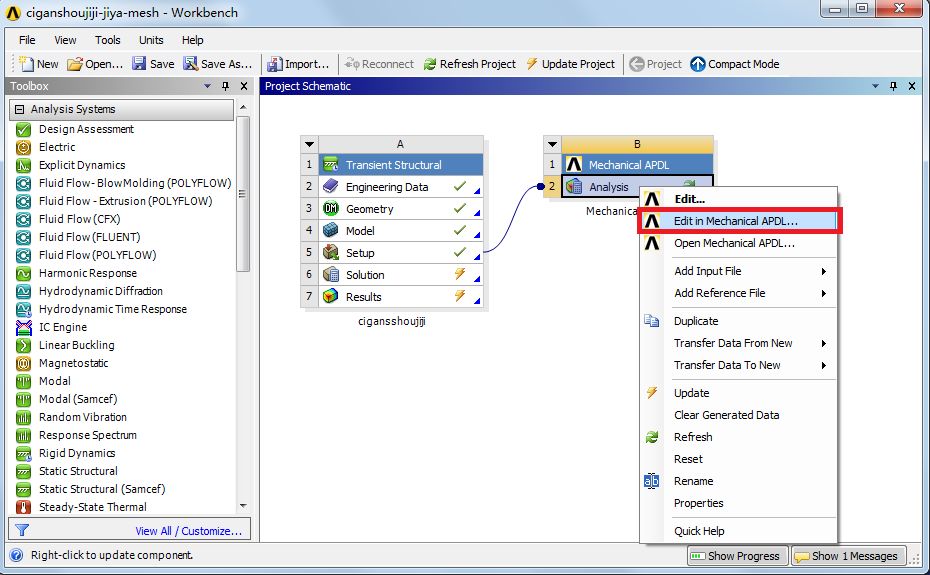

右键单击 Mechanical APDL 下的 Analysis ,选择 Edit in Mechanical APDL,如图 9 。

图 9  打开 ANSYS



读入 ANSYS Workbench 的边界条件: 进入 ANSYS 工作界面后,界面会显示模型约束边界和位移载荷,如图 10 。

图 10  在 ANSYS 中显示导入的边界和约束

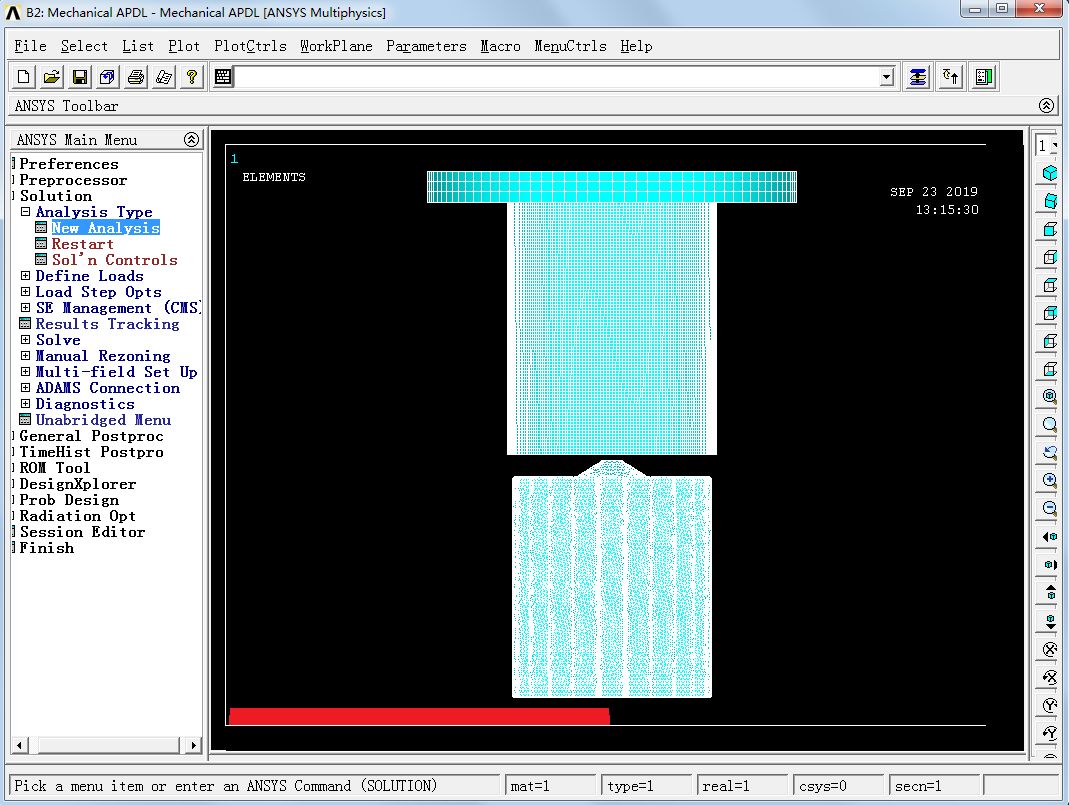

点击 Solution - New Analysis ,分析类型中显示的瞬态分析,说明分析类型已经读入,如图 11。

图 11  在 ANSYS 中显示导入的分析类型



3.   用 ANSYS 读取 ANSYS Wrokbench 结果

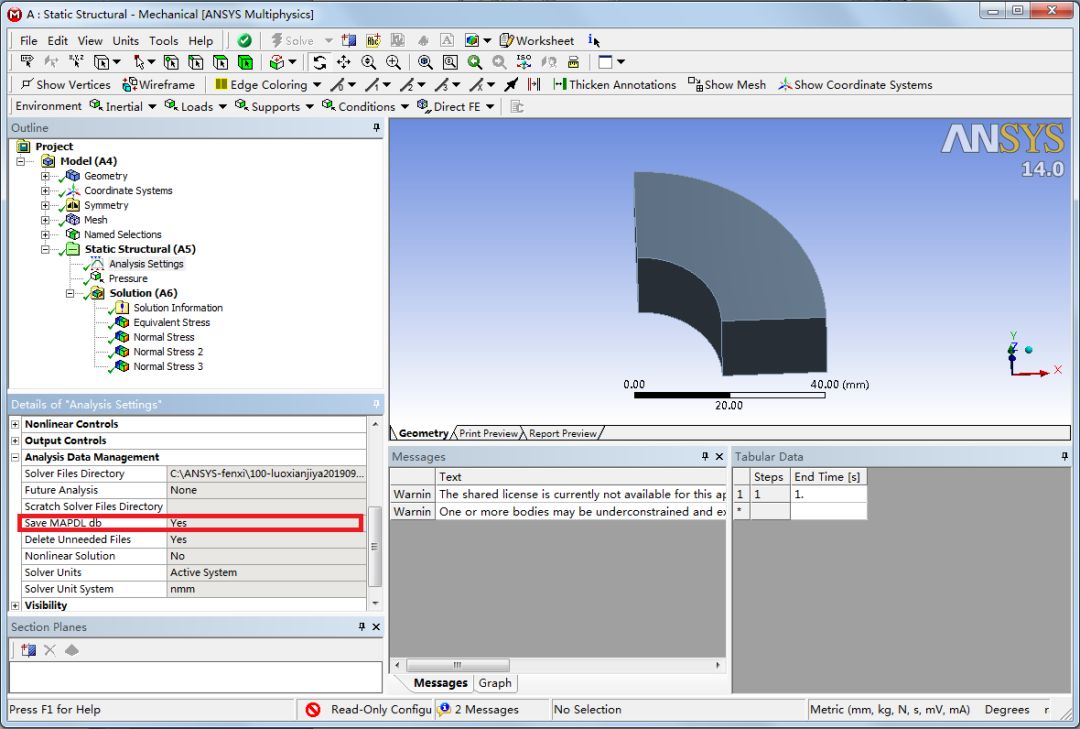

在 ANSYS Workbench 进行 Solve 运算前,应设置 Save MAPDL db 功能,才能用 ANSYS 打开结果文件。具体方法:在 Analysis settings 功能中找到 Analysis Data Management, 设置 Save MAPDL_db 为 Yes,如图 12。


图 12  Save MAPDL db 功能设置

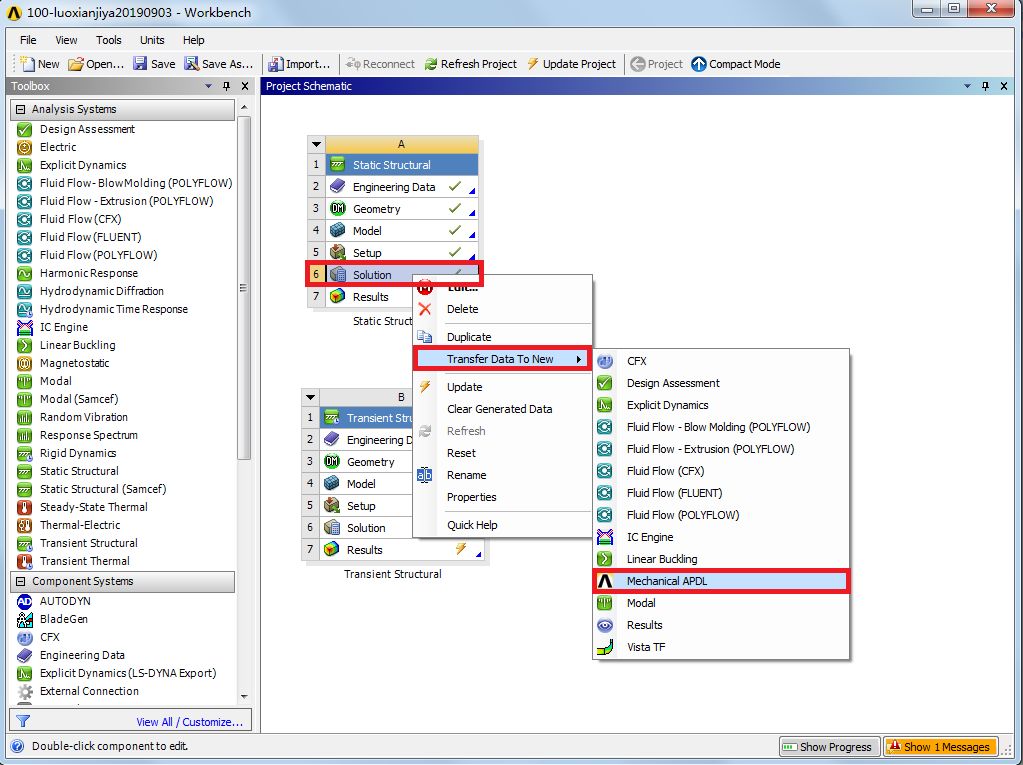

插入 Mechanical APDL:退出 ANSYS Workbench 的操作界面,右键 Solution 选择 Transfer Data To New – Mechanical APDL 编辑环境,如图 13


图 13  插入 Mechanical APDL

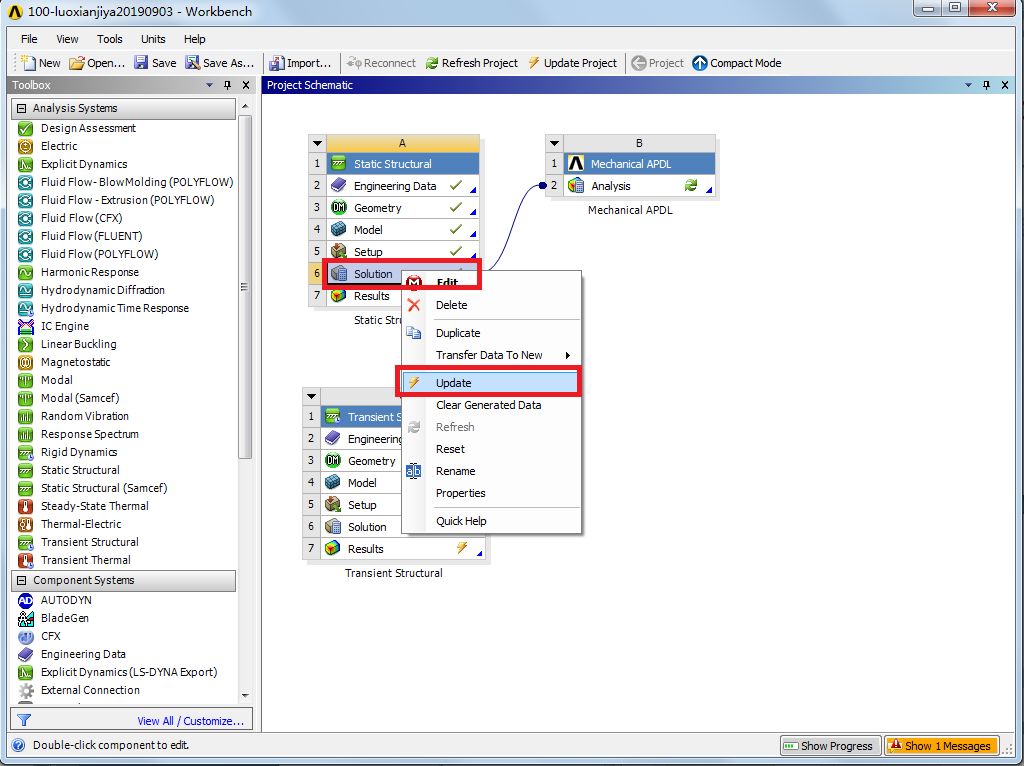

更新 Mechanical APDL:右键 Solution 选择 Update 进行结果更新,此时 Static Structural 各项都变成对勾,如图 14。


图 14 更新Mechanical APDL

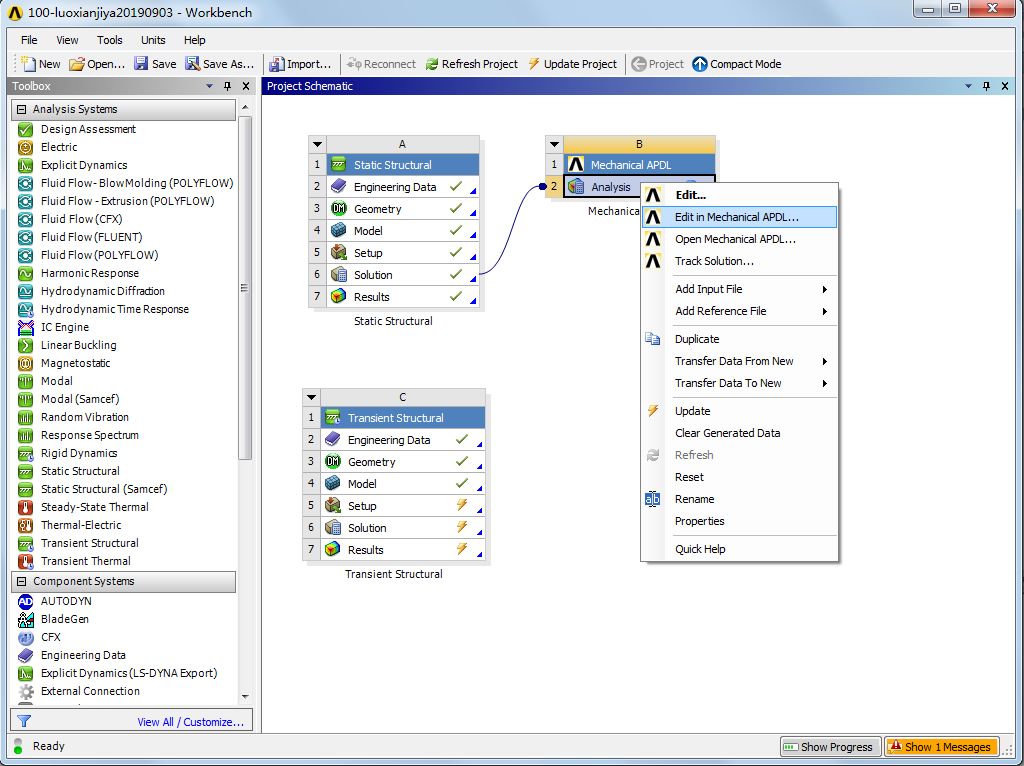

打开 ANSYS:右键单击 Mechanical APDL 下的 Analysis ,选择 Edit in Mechanical APDL,如图 15 。

图 15  打开ANSYS

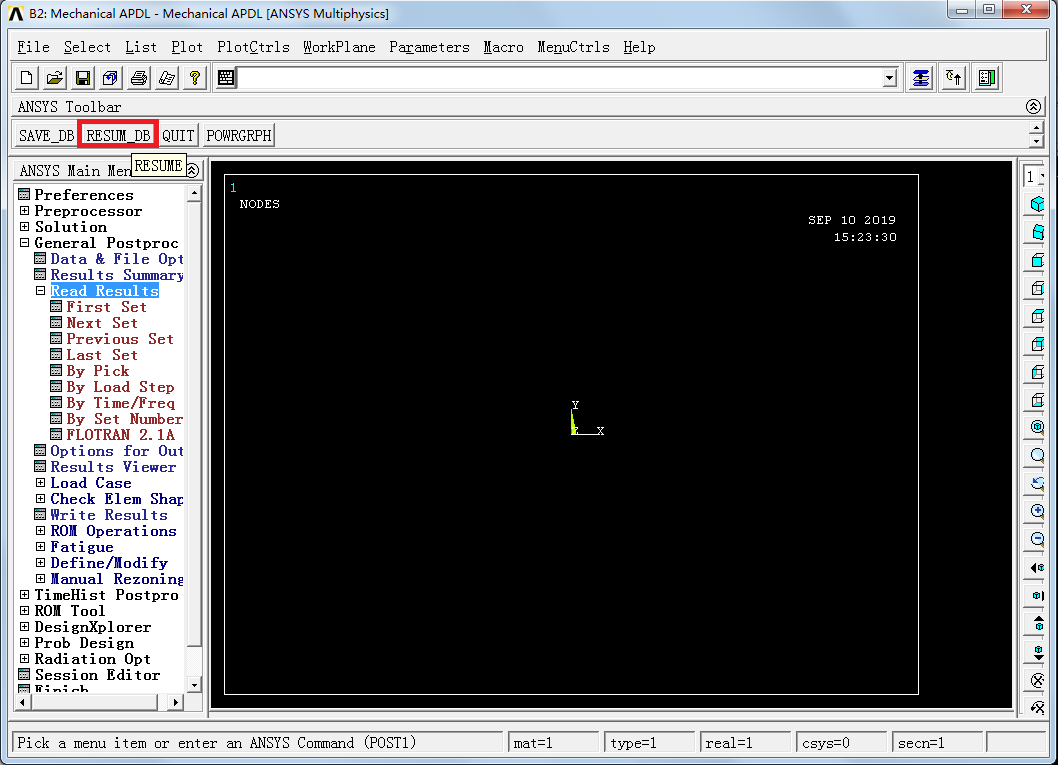

读入 ANSYS Workbench 的运算结果和模型: 进入 ANSYS 工作界面后,界面是没有任何模型及运算结果的,General Postproc - Read Results 下没有 Polt Results 结果,点击左上角 RESUME_DB,如图 16。

图 16 读入 ANSYS Workbench 的运算结果和模型

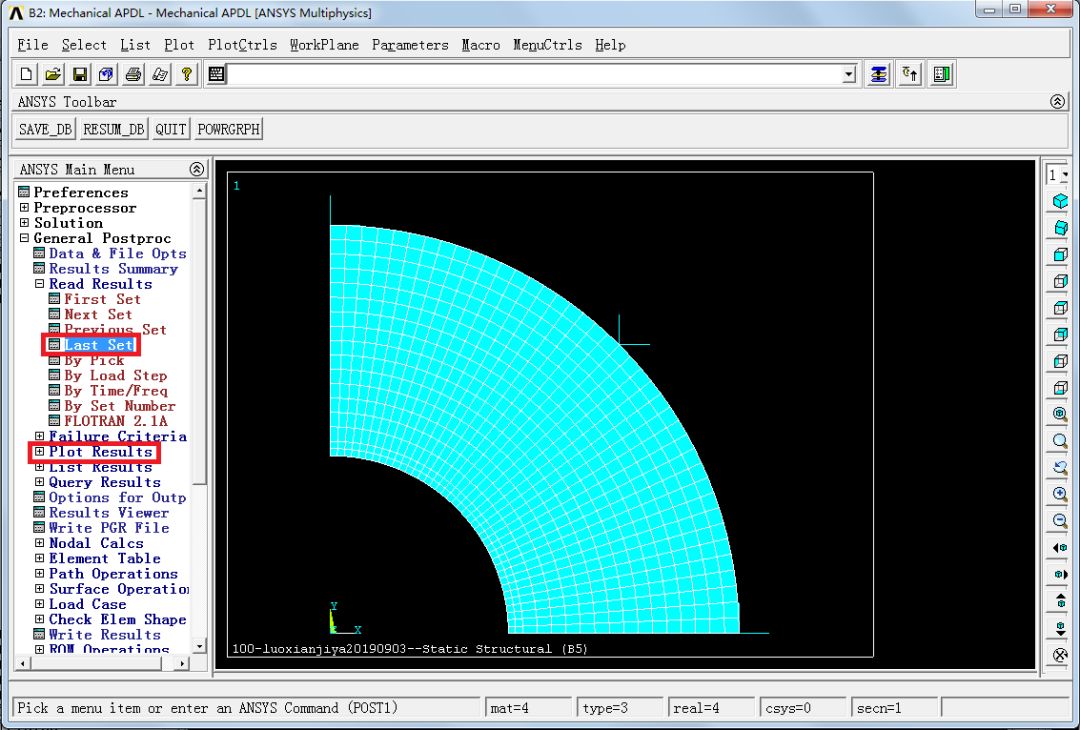

显示 ANSYS Workbench 的运算结果和模型: 单击 General Postproc - Read Results 下 Last Set 或 Polt Results 即可看仿真结果,如图 17。


图 17  显示 ANSYS Workbench 的运算结果和模型


此时即完成了 ANSYS 读取 ANSYS Workbench 的模型网格,分析设置及仿真结果操作。


特别说明:

有两个方面我们要特别注意:

一,在运算前就设置好 Save MAPDL db 功能,否则 ANSYS 中无法读取 ANSYS Workbench 结果,还需重新计算,对于复杂结构瞬态重新计算时间特别长二,导入模型为网格模型,无法对模型进行网格操作。
