案例聚焦：ANSYS Workbench到Virtual.Lab的网格模型转换

很多朋友用Workbench做前处理，后面的分析在Virtual.Lab中进行。中间的接口问题也问了好多次了，因此做一个教程让大家熟悉一下网格模型从WB到VL的流程。

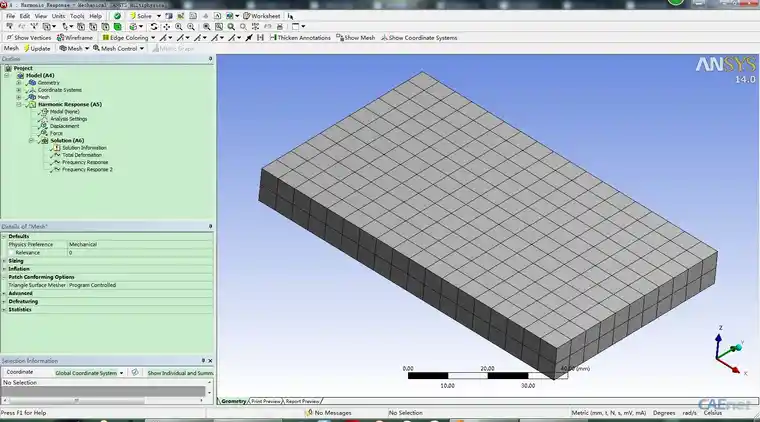

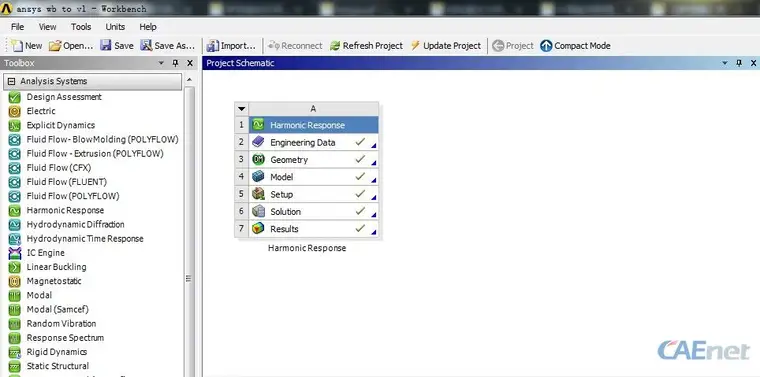

WB中的网格模型：

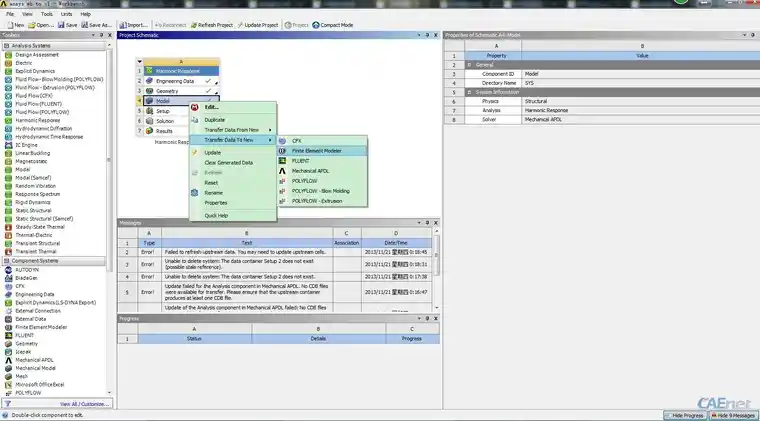

创建一个FiniteElement Models

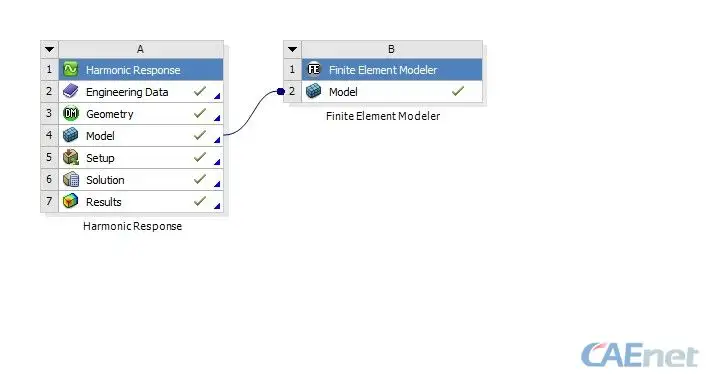

Update一下

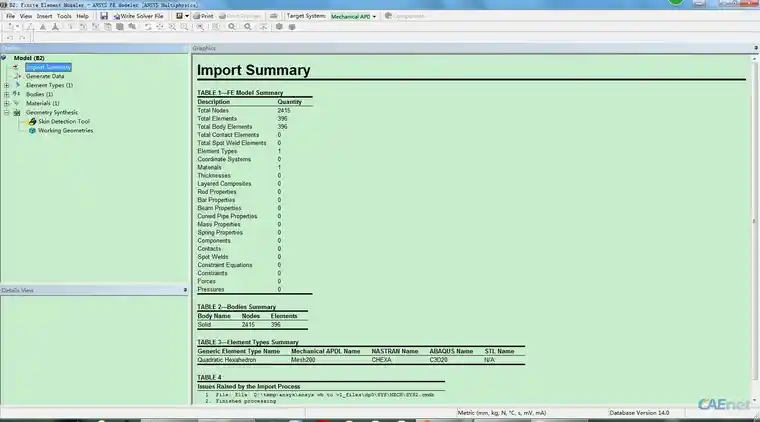

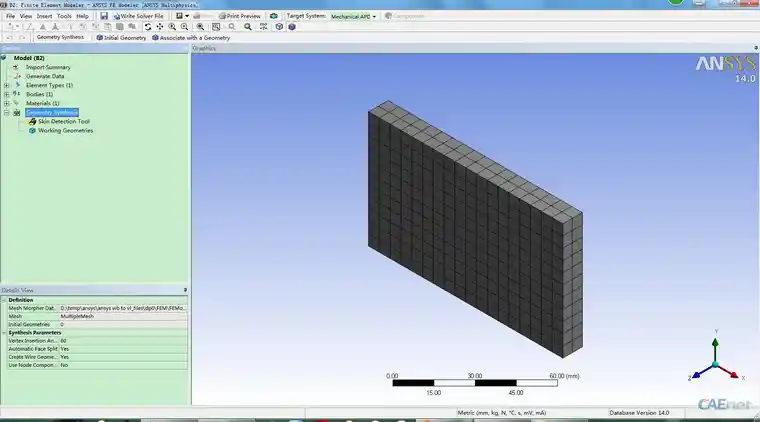

在FiniteElement Models中查看一下模型的摘要

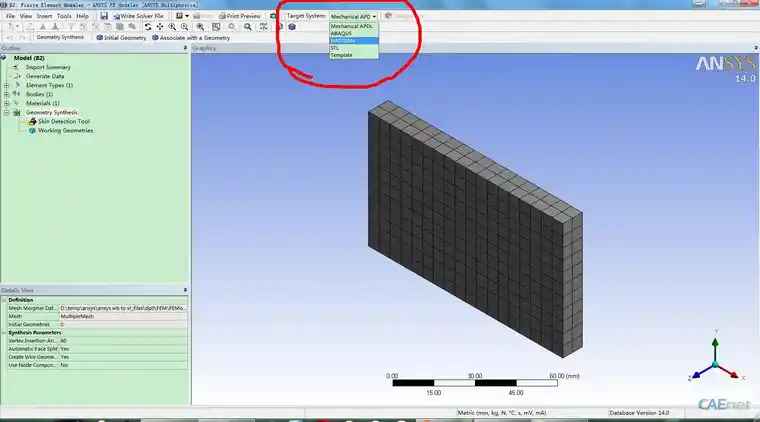

将求解器设置为Nastran（Nastran作为中间格式支持比较好）

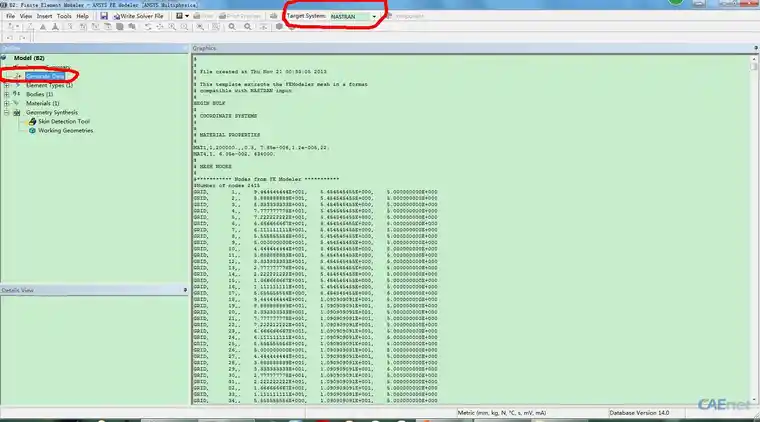

现在模型就转换为Nastran的语法格式

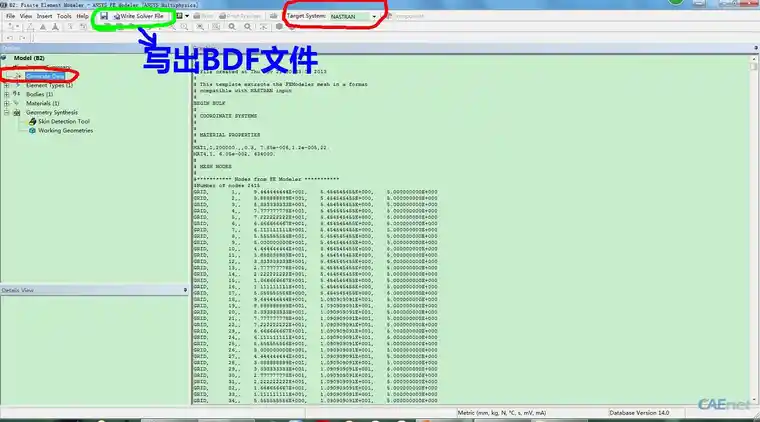

导出Nastran格式的网格文件

Import到VL中去就可以了。
