解决ANSYS/Workbench网格划分失败的方法

ANSYS在workbench中划分网格的步骤如下:

1、首先,选择你要分析的模块,笔者这里选择静力学分析模块,在工程数据和几何文件导入后,将对模型进行设置,双击model。

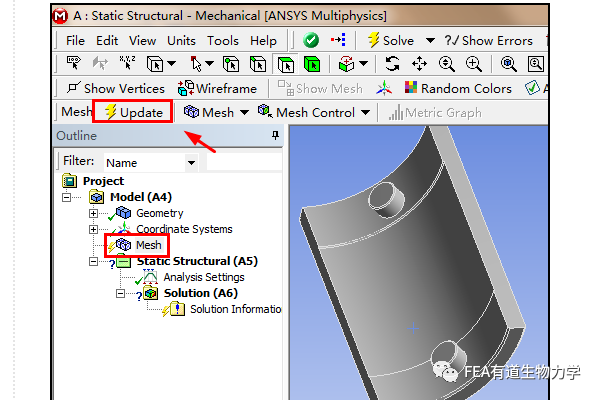

2、先用软件推荐的网格设置,进行划分。选择mesh,然后点击update更新。

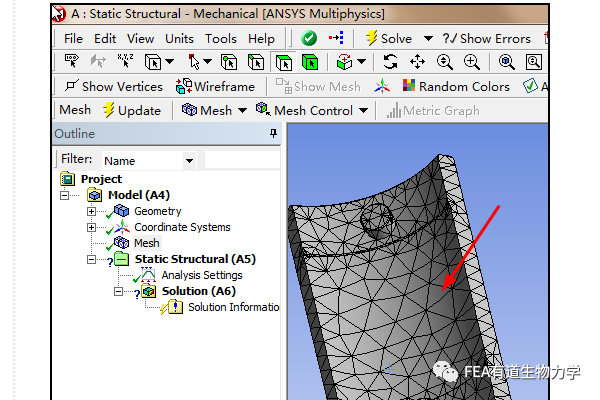

3、网格划分完成后,然后我们可以查看效果。

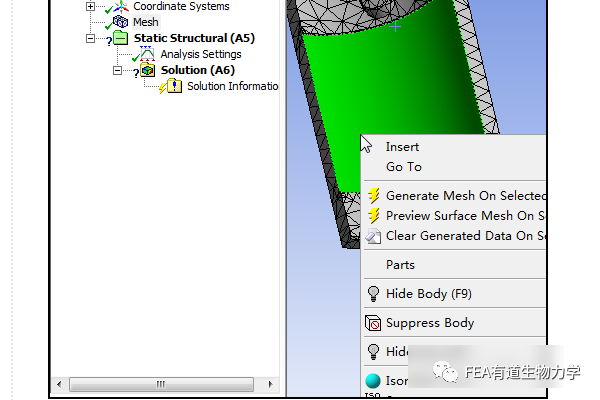

4、发现网格比较粗糙,计算出来的结果也不是很准确。细化网格,选择要细化的面,再点击右键。

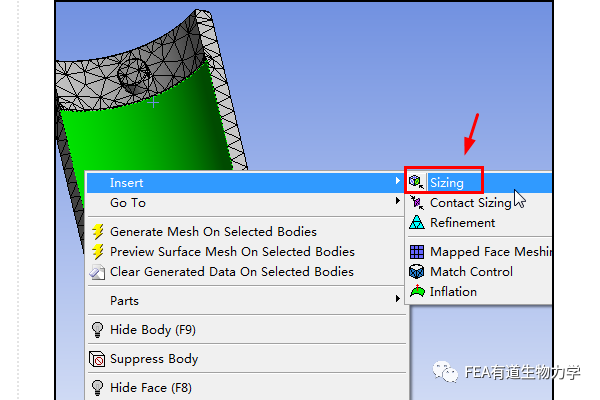

5、弹出菜单,然后我们选择insert下面的sizing。

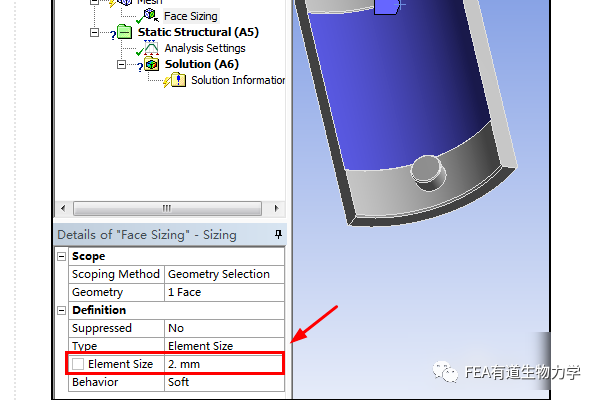

6、输入细化网格的网格尺寸,这个自己定,根据模型大小来预估,尺寸太大计算会不准确,尺寸太小耗费计算机资源,大半天都算不出来。

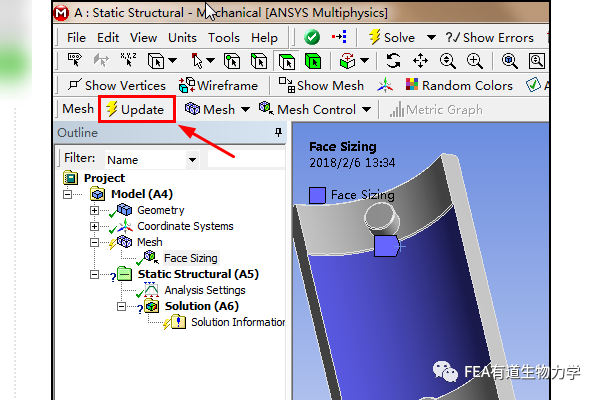

7、设置网好格尺寸后,我们可以再点击更新网格。

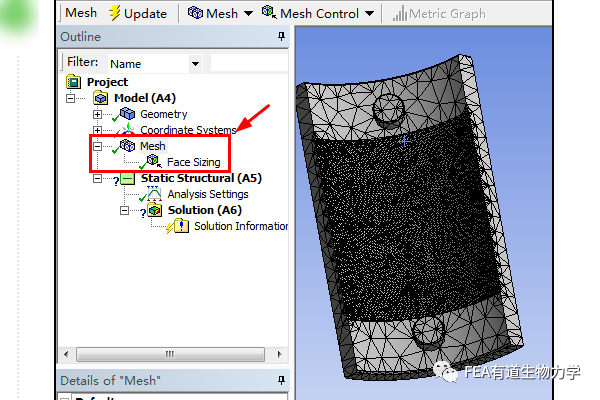

8、再点击mesh,进行查看网格细化的效果,细化完成。
