四面体网格划分技巧在ANSYS Workbench Meshing中

     Workbench Meshing划分四面体网格。

       软件版本:ANSYS 19.2

       使用模块:Workbench Meshing

       网格划分方法:四面体网格划分

1、几何模型

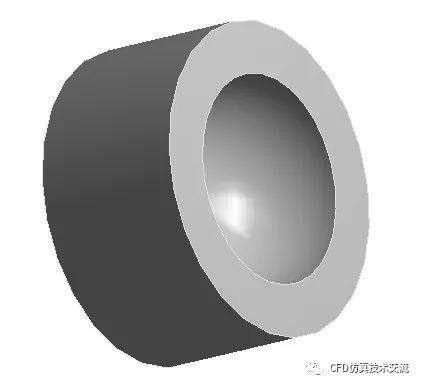

几何模型是一个圆柱在一端挖去了半个球,如图所示。



2、网格模块求解器设置

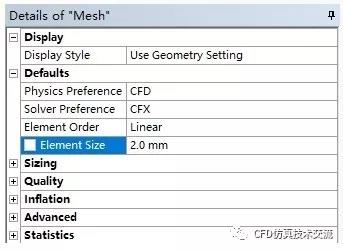

在mesh节点下设置求解器类型为CFD,求解器为CFX(也可是fluent),单元格尺寸为2mm。



3、质量控制

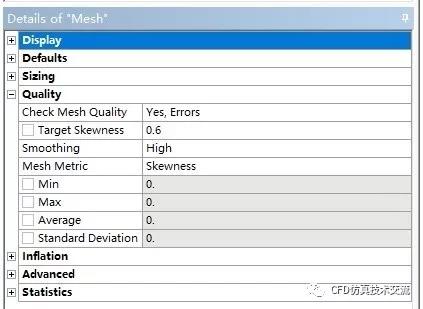

在质量控制中输入目标偏斜度(skewness)为0.6,平滑程度(smoothing)选为高,网格统计(mesh metric)显示选为偏斜度

备注:网格偏斜度是四面体网格质量评价的最重要的指标之一,其值完美为0,最大不超过0.95,且高偏斜的网格数量尽量要很少,只允许出现在附面层附近。



4、边界命名

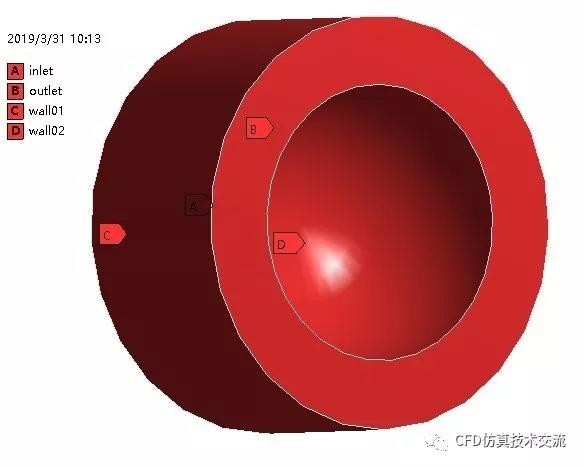

常规操作,点选面过滤器,选面,右键命名,名称如图所示。



5、插入网格划分方法

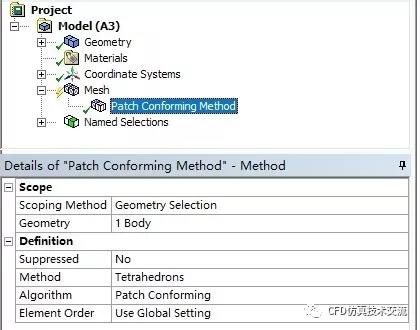

在mesh节点上右键,插入网格划分方法,方法选为四面体(Tetrahedrons)方法。



6、预览表面网格情况

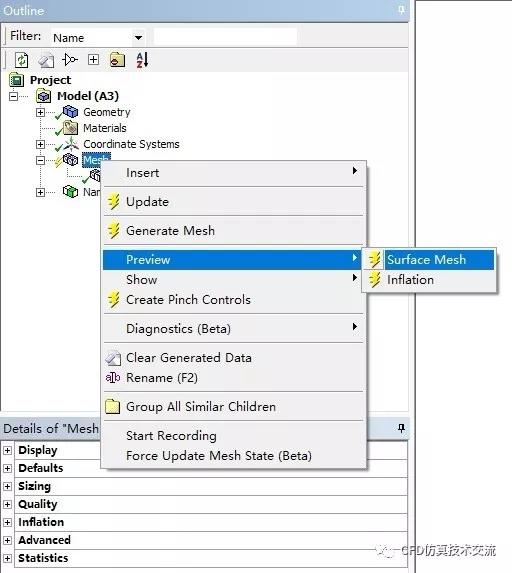

在mesh节点上预览表面网格情况。

备注:这一步在模型复杂时显得尤为重要,整体的体网格质量是由表面网格质量来决定的,模型较大时,生成体网格的时间较长,一旦发现设置问题,重新修改再次划分势必造成诸多不便和时间的浪费,网格划分的主题参数设置完毕后就可以先预览表面情况来判断是否存在问题。



7、表面网格质量

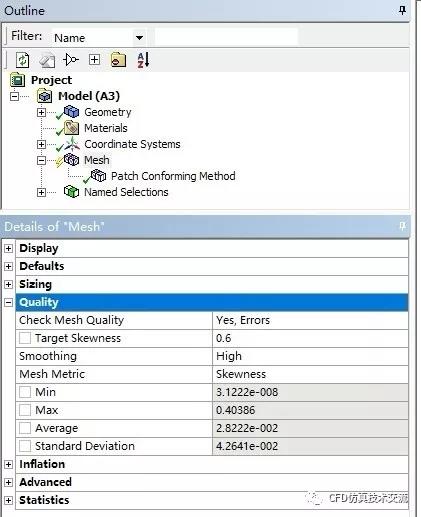

观察表面网格质量,没有报错信息,最大偏斜值为0.4,表面网格质量没问题。



8、生成体网格
