Ansys Workbench装配体网格划分与接触网格设置

在WorkBench中给装配体划分网格，需要针对不同的模型使用不同的网格划分方法，如果对接触区域有精度要求就是用Contact Sizing（接触网格大小）来对该区域网格细化。

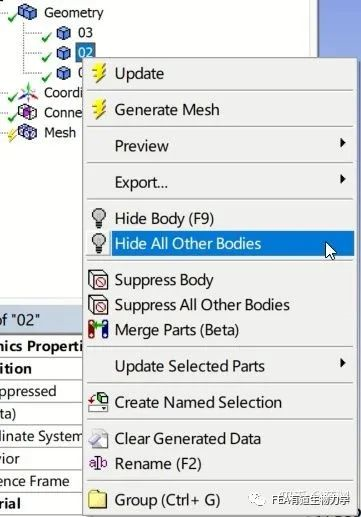

装配体由三部分组成，为方便操作，针对每个模型划分网格时将其他模型隐藏，点击Geometry > 右键模型“02” > Hide All Other Bodies（隐藏其他模型）。

给模型“02”设置网格尺寸为2mm：右键Mesh > Insert > Sizing > 选中模型“02” > Apply，Element Size：

2mm

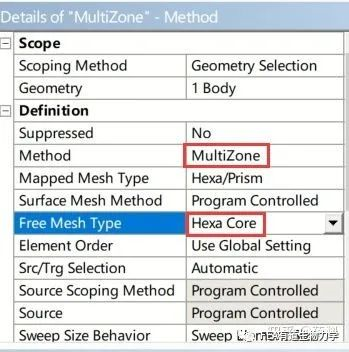

根据模型的特点，使用多区域法划分网格，同时不可能全部使用映射网格，自由网格使用以六面体为核心的方法。右键Mesh > Insert > Method > 选中模型“02” > Apply，Method：MultiZone；Free Mesh Type：Hexa Core。

生成网格后，圆柱处不是映射网格。

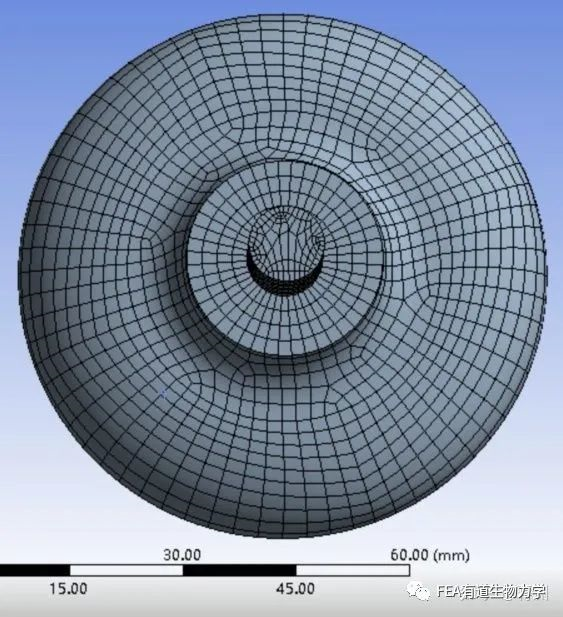

将圆柱面设置为映射面。右键Mesh > Insert > Face Meshing > 选中圆柱面 > Apply。生成网格。

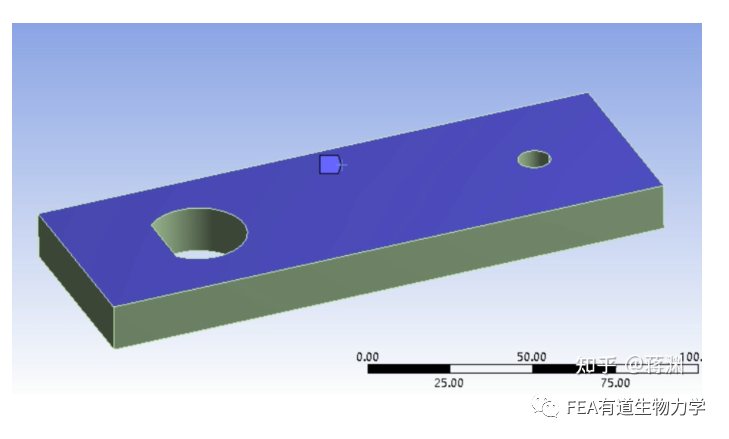

再次操作只显示模型“01”，设置模型的一个面的网尺寸，右键Mesh > Insert > Sizing > 选中模型“01”的一个面 > Apply，Element Size：2mm。

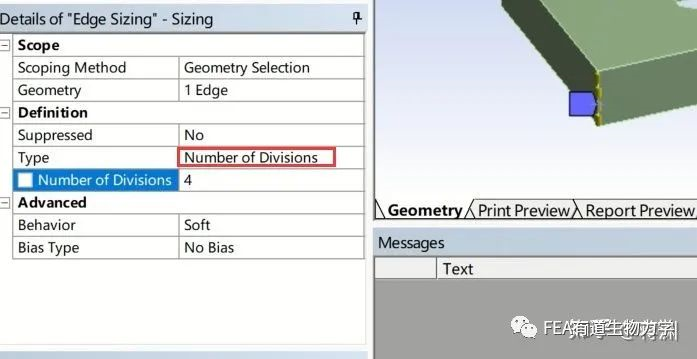

将模型“01”网格细化，通过设置边的均分为3份将网格分层细化。右键Mesh > Insert > Sizing > 选中模型“01”的一个边 > Apply，Type：Number of Divisions；Number of Divisions：4。

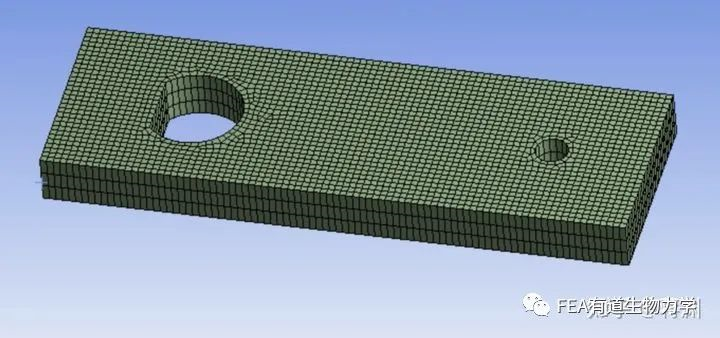

生成网格，Number of Divisions设置为4是在边上均匀放置4个点（包括两个端点），边被分为三段，所以网格有三层。

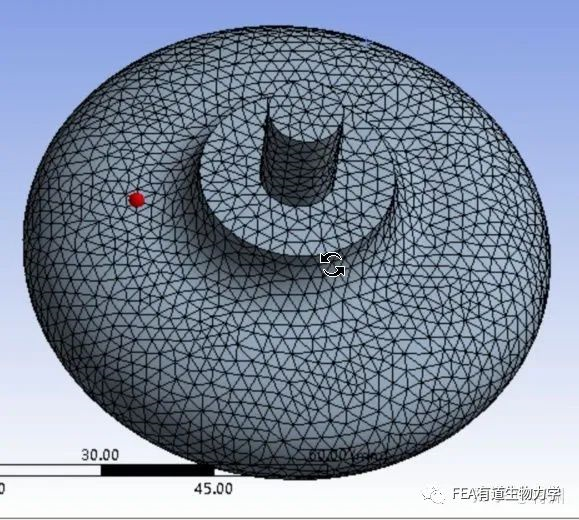

只显示模型“03”，该模型有处曲面是由两个面组成，不利于划分网格。

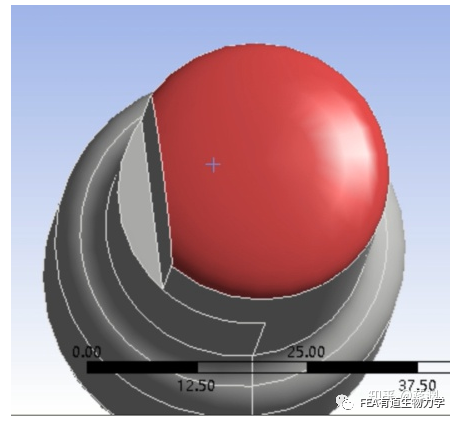

使用Virtual Topology将两个面组成一个面。点击A3 > Virtual Topology > 选中两个面 > 点击Merge Cells。

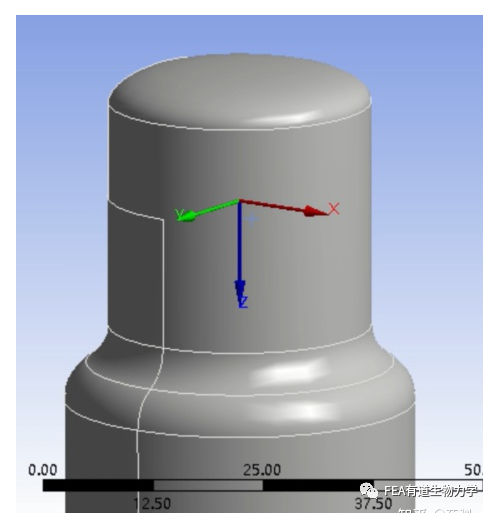

给模型“03”插入一个局部坐标系。右键Coordinate System > Insert > Coordinate System > 选中模型“03”的圆柱面 > Apply。

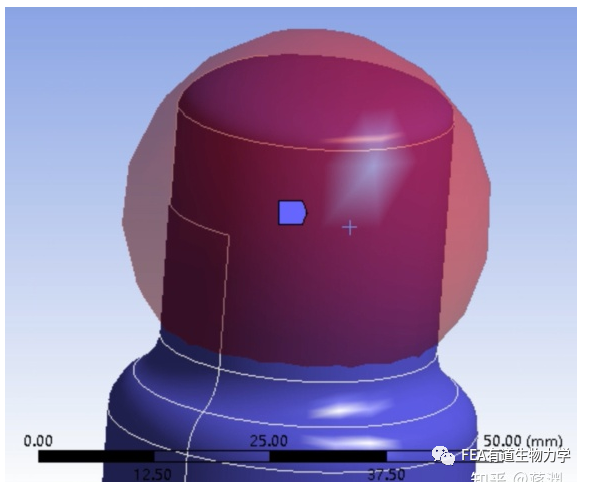

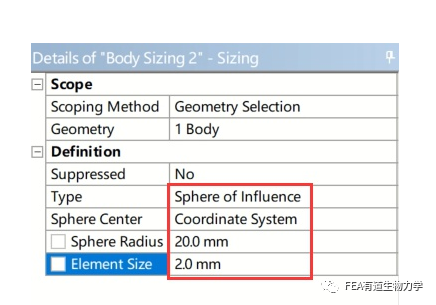

使用球形影响细化模型“03”的网格。右键Mesh > Insert > Sizing > 选中模型“03” > Apply，Type ：Sphere of Influence；Sphere Center（球心）：选择刚插入的局部坐标系Coordinate System；Sphere Radius（球直径）：20mm；Element Size：2mm。

将模型的圆面都设置为映射面。右键Mesh > Insert > Face Meshing > 选中所有圆面 > Apply。生成网格，可以看到映射面以及球形影响细化的网格。

显示所有模型及网格，将装配体剖开，模型的接触区域没有细化的网格。

点击Mesh > Insert > Contact Sizing > Contact Region：Contact Region；Element Size：0.5mm。生成网格。可以看到接触区域的细化网格。
