罐装流固耦合仿真分享:探索流体与固体的相互作用

做一个罐装流体的耦合分析。

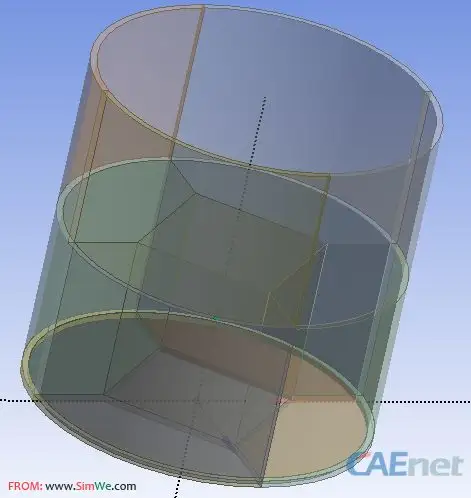

①DM中制作一个圆罐,slice和做布尔运算,为网格划分做准备

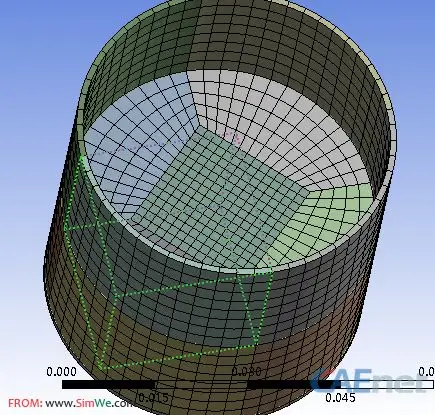

②划分网格,全六面体网格



③设置nameseletion

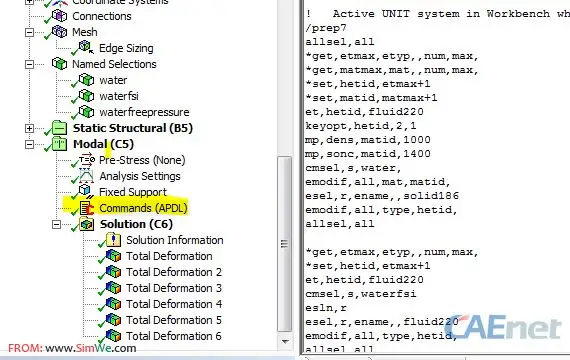

④在solution下插入comand,具体如下

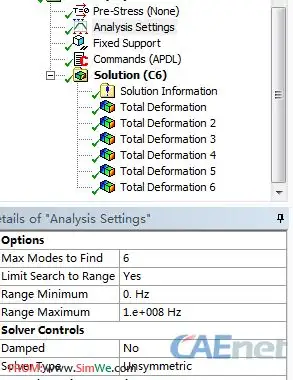

⑤ansys setting中进行设置

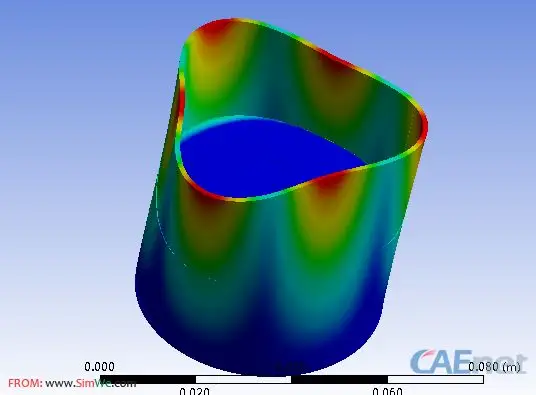

⑥求解结果展示:


总体思路是钢罐里面装了一半的水,钢罐用实体模拟,模拟水用220单元,定义水体外表面为fsi界面,水的上平面为自由液面。网格画的比较稀疏,电脑配置不咋的。
