平板射流冲击流固耦合仿真分析

流固耦合稳态分析实例（平板射流冲击）；

模拟平台Workbench；网格工具Ansys Meshing；

流场计算工具Fluent；结构计算工具Static Structural；

01 问题描述

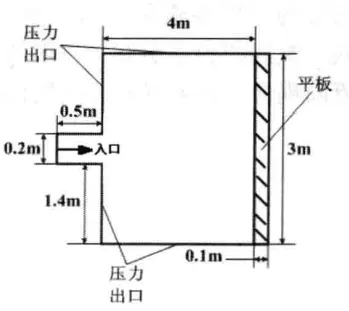

自由射流冲击平板是流固耦合的典型问题。如下图所示，射流入口高为0.2m，宽为0.5m，流速为40m/s，冲击底部固定的平板，求解平板在射流作用下的位移和应力。

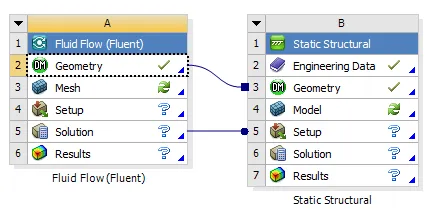

02 组合分析模块

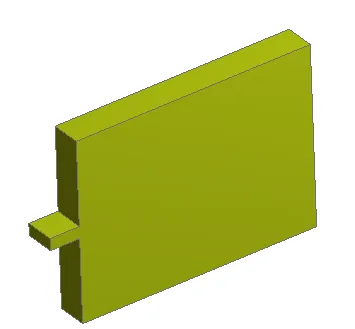

03 导入几何模型

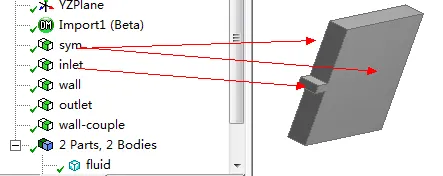

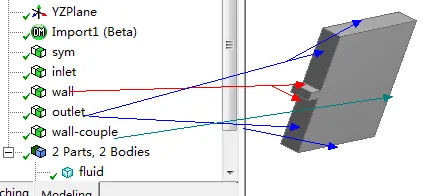

04 命名面

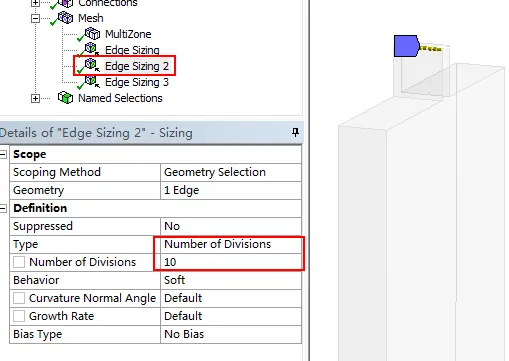

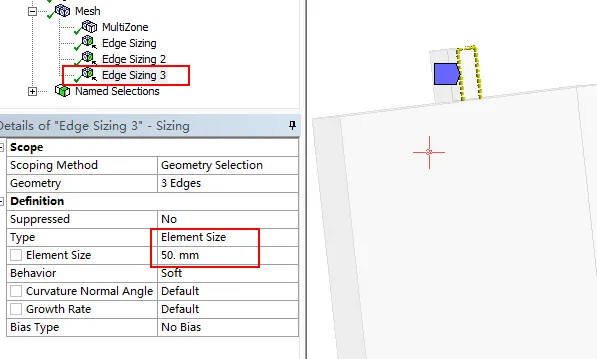

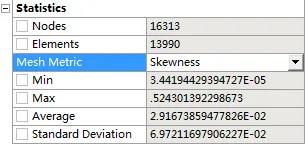

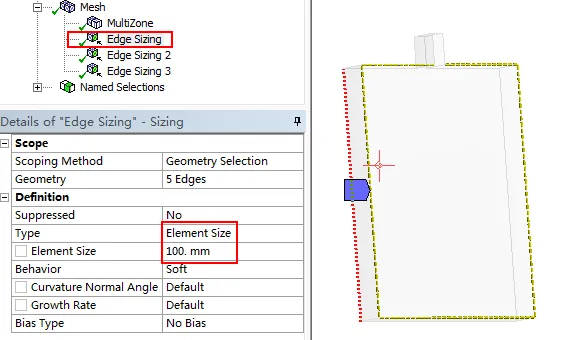

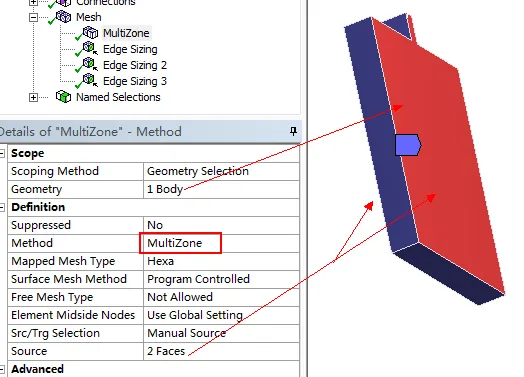

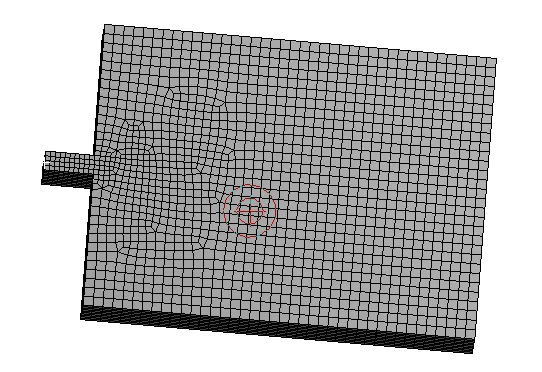

05 划分流体网格

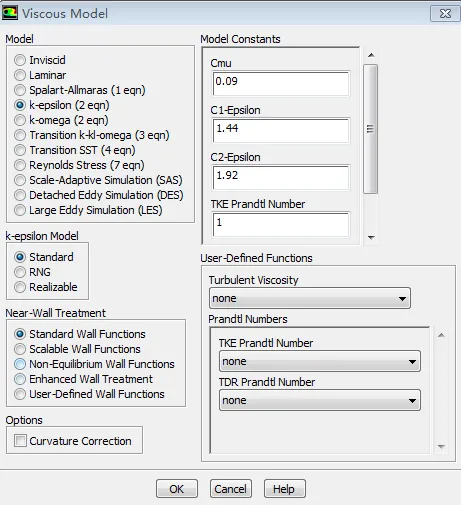

06 进入Fluent，定义物理模型

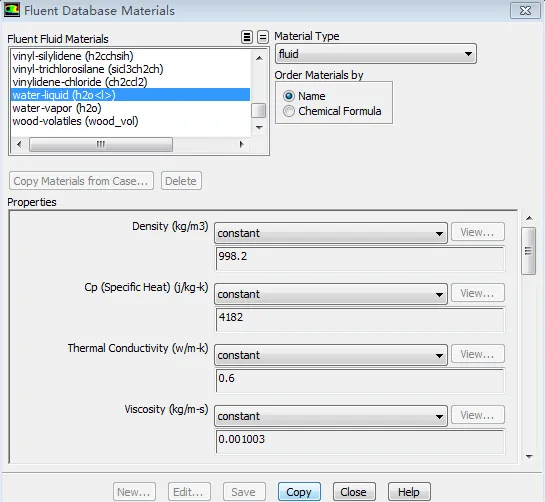

07 定义材料

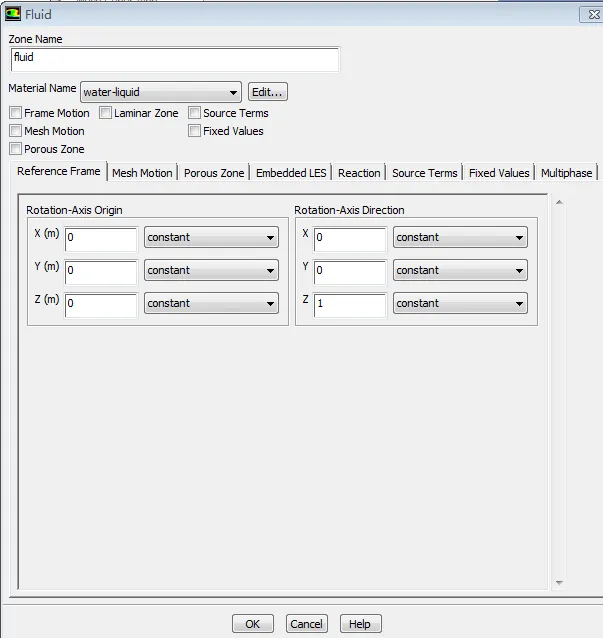

08 定义流域材料类型

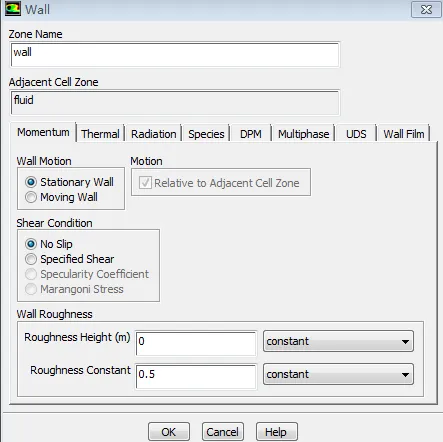

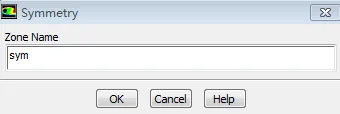

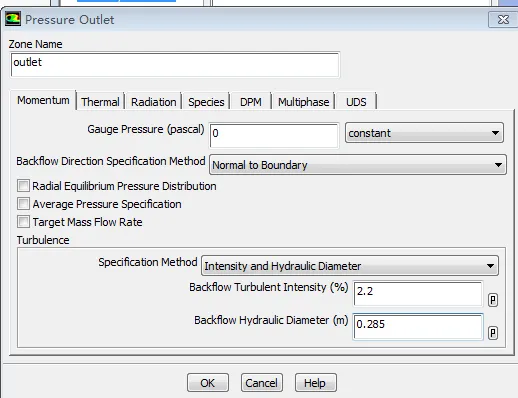

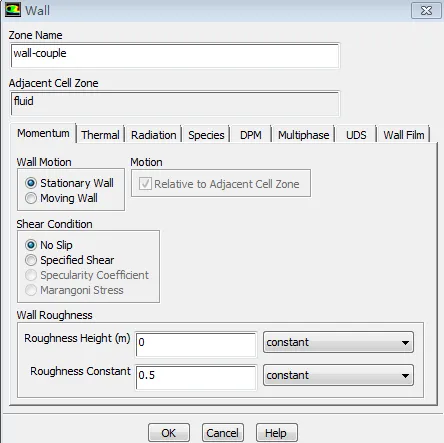

09 定义边界条件

水力直径=0.2*0.5*4/(0.2+0.5)/2=0.285m

10 求解方法(solution methods)，求解控制(solution controls)，监控(monitors)都按默认设置；

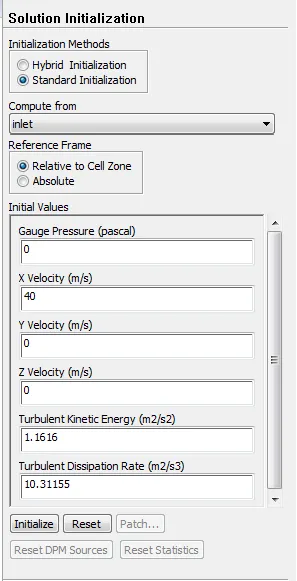

11 初始化

12 求解

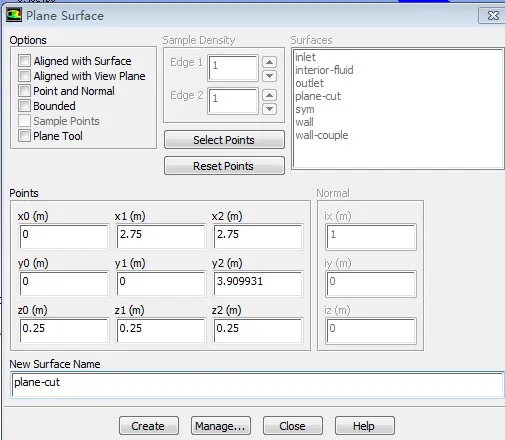

13 定义切平面

14 后处理

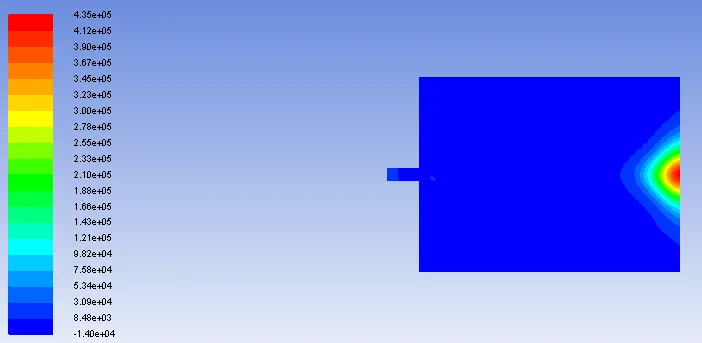

提取流场压强

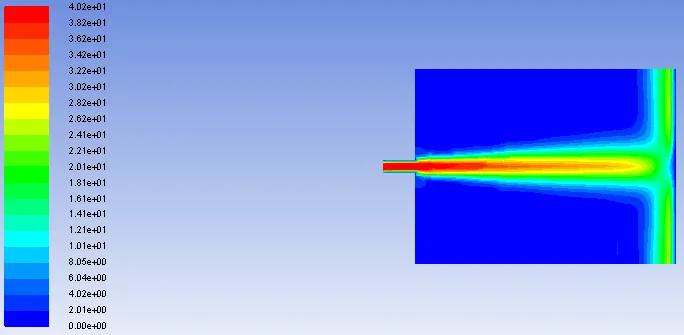

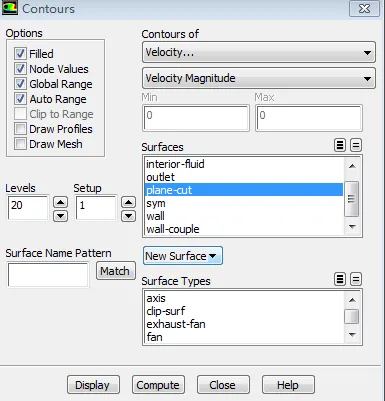

提取流速

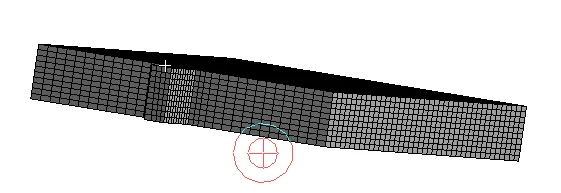

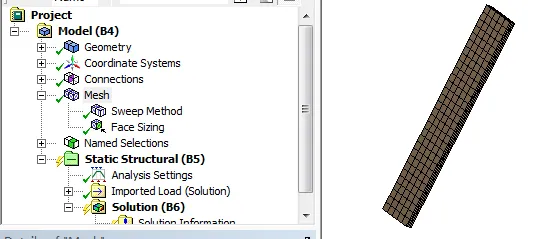

15 进入结构分析模块，划分网格

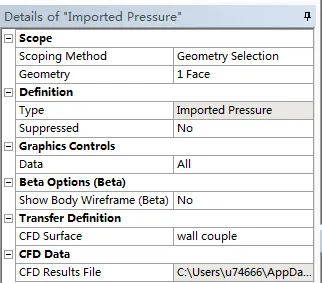

16 导入流体压强

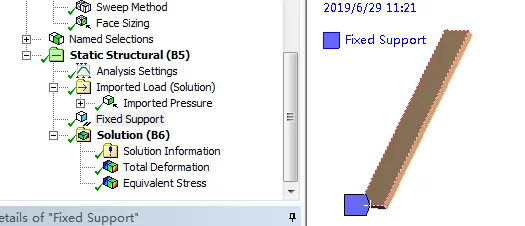

17 约束平板底部

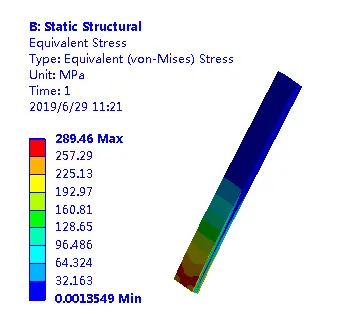

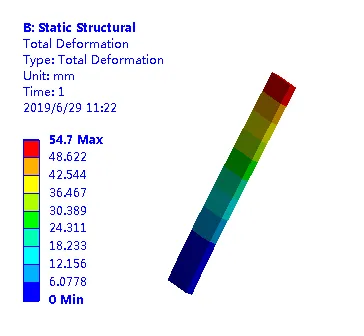

18 求解位移和等效应力
