FLUENT多物理场耦合分析:流-固-热

FLUENT流-固-热耦合分析

ANSYS FLUENT软件自V2019版本起,新增了Structure结构求解功能,能够基于Fluent软件进行简单模型的结构应力、变形分析,具备线性及非线性结构分析功能。本案例基于ANSYS FLUENT 2020R1进行管道阀门流-固-热三场耦合分析。



1 模型描述

    如图所示尺寸的三维管道模型,管道模型中存在4个简化的阀瓣模型,给定管道入口气体流速为10m/s,阀板内给定体积热源为2000000w/m^3;

FLUENT流-固-热耦合分析的图1

FLUENT流-固-热耦合分析的图2FLUENT流-固-热耦合分析的图3

阀瓣模型材料参数:

密度:2700kg/m^3;

比热:871J/kg.K;

热传导系数:202W/m^2.K;

杨氏模量:2.5E7Pa;

泊松比:0.37;



2 网格划分

本案例网格基于ANSYS ICEM CFD进行全六面体网格划分,网格如下图所示:

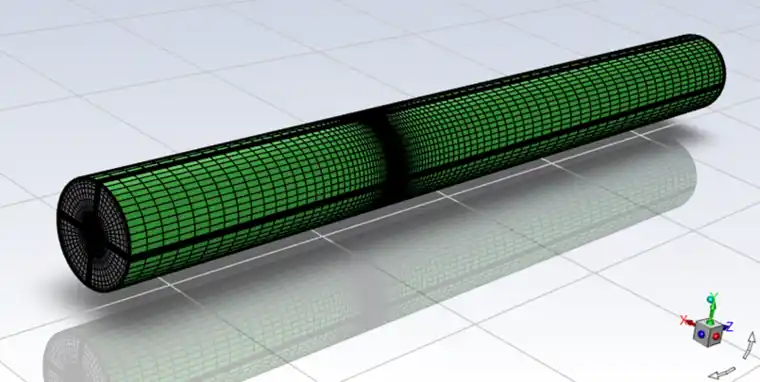

FLUENT流-固-热耦合分析的图4

FLUENT流-固-热耦合分析的图5FLUENT流-固-热耦合分析的图6

流体区域:480000六面体网格;

固体区域:3800六面体网格。



3 FLUENT求解设置

求解计算分两步完成,首先不考虑结构变形对流体-固体进行稳态共轭传热分析,然后基于上一步仿真计算结果考虑流固耦合作用实现瞬态流-固-热耦合仿真分析。

3.1流固共轭传热仿真

Ø  启动FLUENT软件,利用菜单File>>Read case….打开文件对话框,读入网格文件vavle_test.msh;新版本显式界面如下:

FLUENT流-固-热耦合分析的图7

FLUENT流-固-热耦合分析的图8

Ø  新版本的FLUENT软件默认选择k-w sst湍流模型,本案例不做修改;

FLUENT流-固-热耦合分析的图9

FLUENT流-固-热耦合分析的图10

Ø  激活能量方程

FLUENT流-固-热耦合分析的图11

FLUENT流-固-热耦合分析的图12

Ø  边界条件设置

1)固体区域热源:2000000W/m^3;选择对应的固体区域,勾选source terms加载能量源项。

FLUENT流-固-热耦合分析的图13

FLUENT流-固-热耦合分析的图14

2)入口边界:流速10m/s,温度300K,水力直径0.15m;

FLUENT流-固-热耦合分析的图15

FLUENT流-固-热耦合分析的图16

3)出口边界:出口压力0Pa,回流温度300K,水力直径0.15m;



Ø  求解计算

保持默认设置,计算迭代200步。



Ø  计算结果

FLUENT流-固-热耦合分析的图17

速度分布



FLUENT流-固-热耦合分析的图19

温度分布

3.2 流-固-热耦合仿真

Ø  基于流固共轭传热仿真计算结果,修改计算模型求解格式为Transient;

Ø  打开models,选择structure模型,勾选Linear Elasticity模型

FLUENT流-固-热耦合分析的图21

Ø  边界条件设置



1)固体区域固定壁面:给定壁面节点0位移边界;

FLUENT流-固-热耦合分析的图23



2)流固交界面(固体壁面):给定流固耦合边界,自动传递流体压力载荷;

FLUENT流-固-热耦合分析的图25

FLUENT流-固-热耦合分析的图26

Ø  动网格设置:将结构变形自动加载给流体,采用smoothing动网格类型,自动选择Linear Elastic Solid方法;

FLUENT流-固-热耦合分析的图27

FLUENT流-固-热耦合分析的图28

Ø   对流固耦合面,流体侧设定为运动边界,运动类型选择Intrinsic FSI;其他区域为固定区域无需设置。

FLUENT流-固-热耦合分析的图29

FLUENT流-固-热耦合分析的图30

Ø  求解设置,给定时间步长,时间步,进行求解。

4 计算结果

1)  固体区域最大位移随时间变化曲线:

FLUENT流-固-热耦合分析的图31

FLUENT流-固-热耦合分析的图32

2)  截面流场随时间变化情况;





3)  阀瓣变形随时间变化情况。


5 其他说明

1)  FLUENT Structure不支持多面体网格;

2)  FLUENT structure不支持workbench运行。
