ANSYS Workbench多场耦合计算:流-热-固综合应用

目前,ANSYS Workbench已经更新到了2023R1版本,多场耦合的计算能力进一步提升,可以实现结构场,流场,温度场,电场和磁场的耦合,具备解决复杂多场耦合的计算问题能力。多场耦合计算,按照耦合的程度,分为单向耦合和双向耦合。


单向耦合:即A场对B场有影响,而B场对A场没有影响,常见的问题就是热应力计算,一般的热应力计算中,只考虑温度对结构的影响,而忽律结构变形对温度场的影响;

双向耦合:即A场对B场有影响,而B场对A场也有影响,例如气动颤振问题,流场对结构的变形有影响,反过来结构变形也会影响流场。

直接耦合法:就是计算单元具备多场的自由度,可以在一个单元矩阵中完成耦合求解,常见于基于有限元方法的耦合技术,例如热-固耦合计算;
迭代耦合法:就是不同场的量,分别在不同的软件环境中完成求解,然后进行数据交换,接着再进行独立计算,重复以上过程,当场之间的数据交换稳定时,终止数据交换,完成一次耦合计算,常见的就是流-固耦合计算问题。



1.流-热耦合计算

流热耦合计算,主要解决流动与结构的换热计算,例如换热器的温度场计算,通过该方法可以获得较为准确的结构表面的对流换热边界条件。用户可以使用Fluent模块完成流热耦合计算,也可以使用Fluent+结构热模块+系统耦合器完成计算,基于ANSYS Workbench平台可以完成单向和双向流热耦合技术。

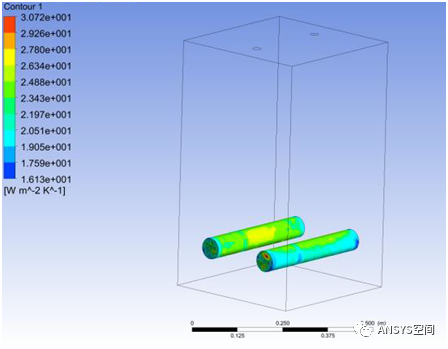

图干燥器热源表面的对流换热系数



2.流-固耦合计算

流固耦合力学是流体力学与固体力学交叉而生成的力学分支。流固耦合力学的重要特征是两相介质之间的交互作用(fluid-solid interaction)。变形固体在流体载荷作用下会产生变形或运动,而变形或运动又反过来影响流场,从而改变流体载荷的分布和大小。

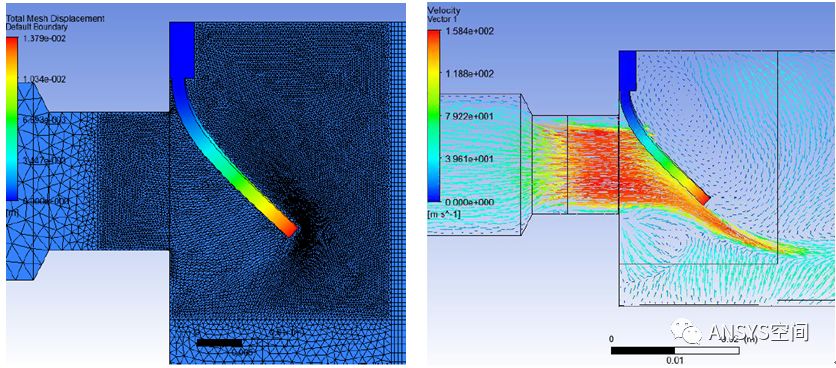

图阀片开始过程的双向流固耦合计算

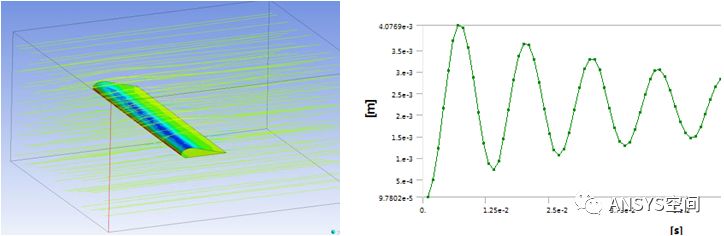

图机翼颤振的双向流固耦合计算



3.热-固耦合计算


热固耦合计算,主要解决结构在热载荷作用下的热应力。常见的热应力都为单向耦合,即温度场对结构场有影响,而结构的变形对温度场影响可以忽略不计。双向热-固耦合的典型问题就是摩擦生热,如图6给出了双向热-固耦合稳态和瞬态分析系统。

图滑动摩擦生热温度云图

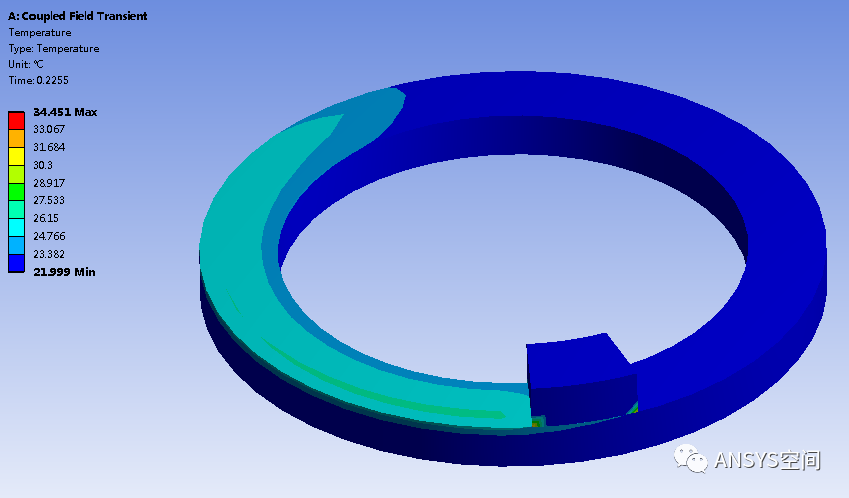

图转动摩擦生热温度云图



4.流-热-固耦合计算


流-热-固耦合计算,主要解决涉及到流动,换热与结构变形同时考虑的情况,按照各场耦合的情况,可以分为流-热双向耦合+结构单向耦合;完全的双向流-热-固耦合,目前ANSYS Workbench都支持。
