ANSYS Workbench网格优化:质量检查与提升


问题描述:

网格质量检查主要有两个方面的作用:(1)提高仿真计算收敛;(2)提高仿真计算的准确性。尤其对于瞬态问题分析,对有限元模型进行网格质量检查及改进变得很重要。



1. 网格检查基本操作设置


所有体网格检查:

完成有限元模型网格划分后,可以对网格进行质量检查,具体操作 Mesh - Statistics - Mesh Metric - Element Quality,如图 1。默认是None,不做网格检查。常用的质量检查包括:Element Quality 和 Aspect ratio 。

图 1 网格质量检查




Element Quality

中主要关注 Min , Max 和 Average ,单元质量数值越大越好,平均质量一般不能低于 0.7。可以通过图 2 中的柱状图及数据看到单元质量问题网格数和网格质量。

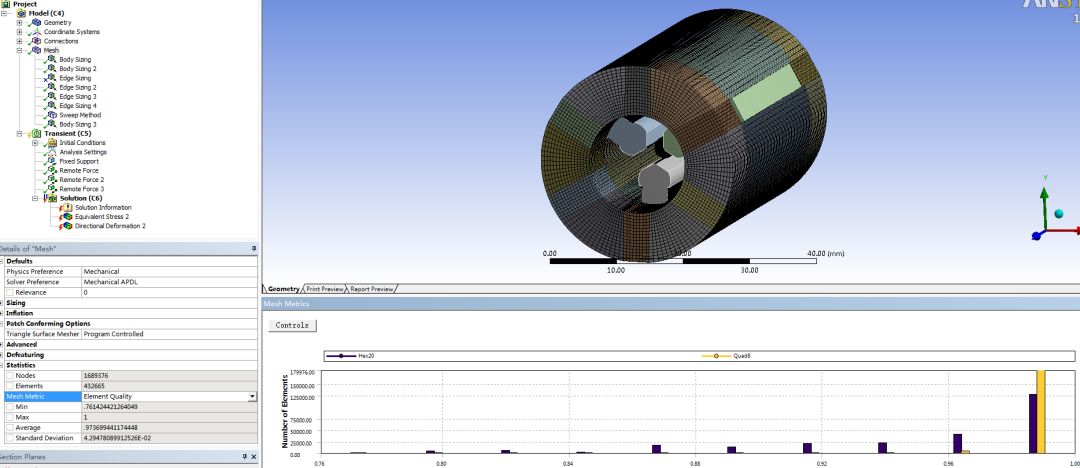

图 2 单元质量检查柱状图



点击质量差的单元质量柱,如图 3,会显示对应较差的模型,在后期对单元质量进行提升时,主要对相应的模型进行网格改进即可。要显示所有体网格,电极柱状图空白处。


图 3 质量差单元对应体显示



Aspect ratio中主要关注 Min , Max 和 Average ,Aspect ratio 值越接近1越好。

单个体的网格质量:

我们对所有体划分完网格后,并完成 Mesh Metric 的设置后,选择单个体后,按照 Detail-stastics-Mesh Metric 就可以显示单个体的 Element Quality 和 Aspect ratio,如图 4。

通过剖切模型进行六面体划分,或适当改变单个体的网格大小,提高单个体网格质量。

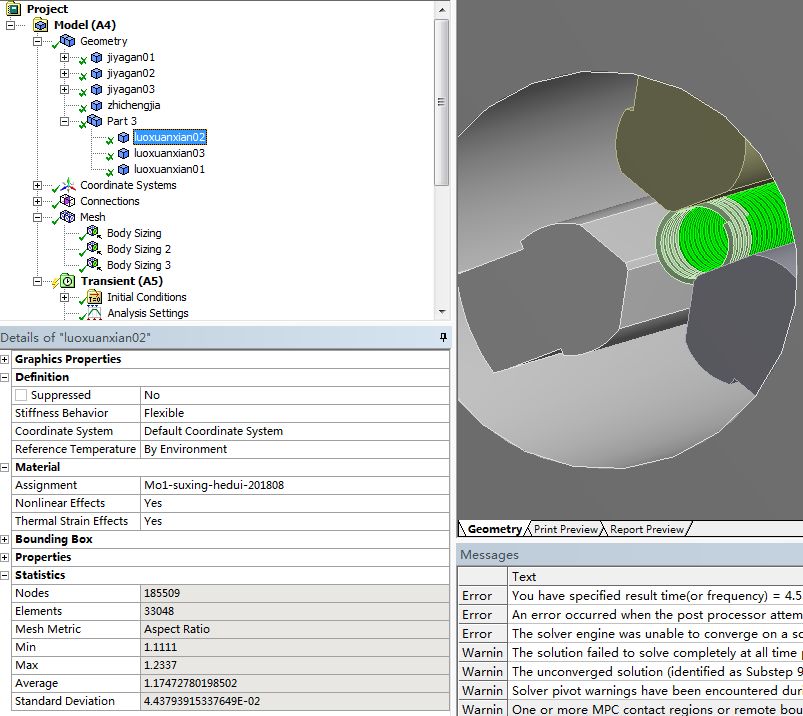

图 4 单个体网格质量检查



图 5 显示选中体的 Element Quality 最小值为 0.18,小于 0.7,在进行瞬态动力学计算时,如果出现计算不收敛,可以对该体进行网格质量检查,重新改进网格质量,帮助计算收敛。


瞬态接触材料非线性收敛问题 - 螺旋线挤压变形分析

中,就进行了网格改进,子步变化,增加内存的交替改进完成了瞬态计算的收敛。

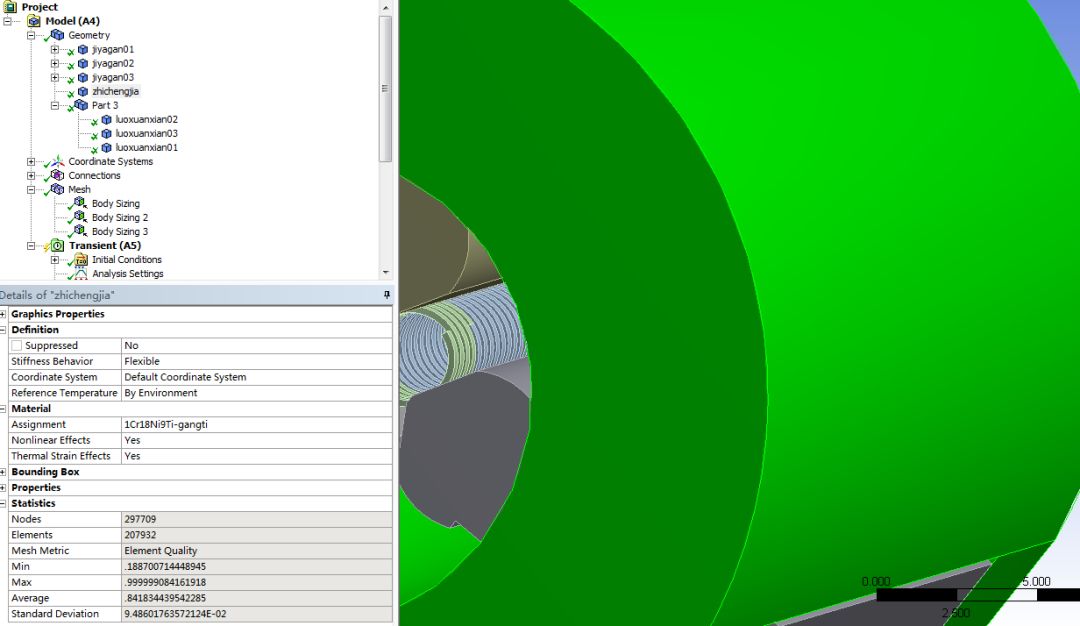

图 5 选中体单元质量情况



对体进行模型切割,并进行网格划分,图 6 显示模型切割后情况。图中隐藏了部分体。

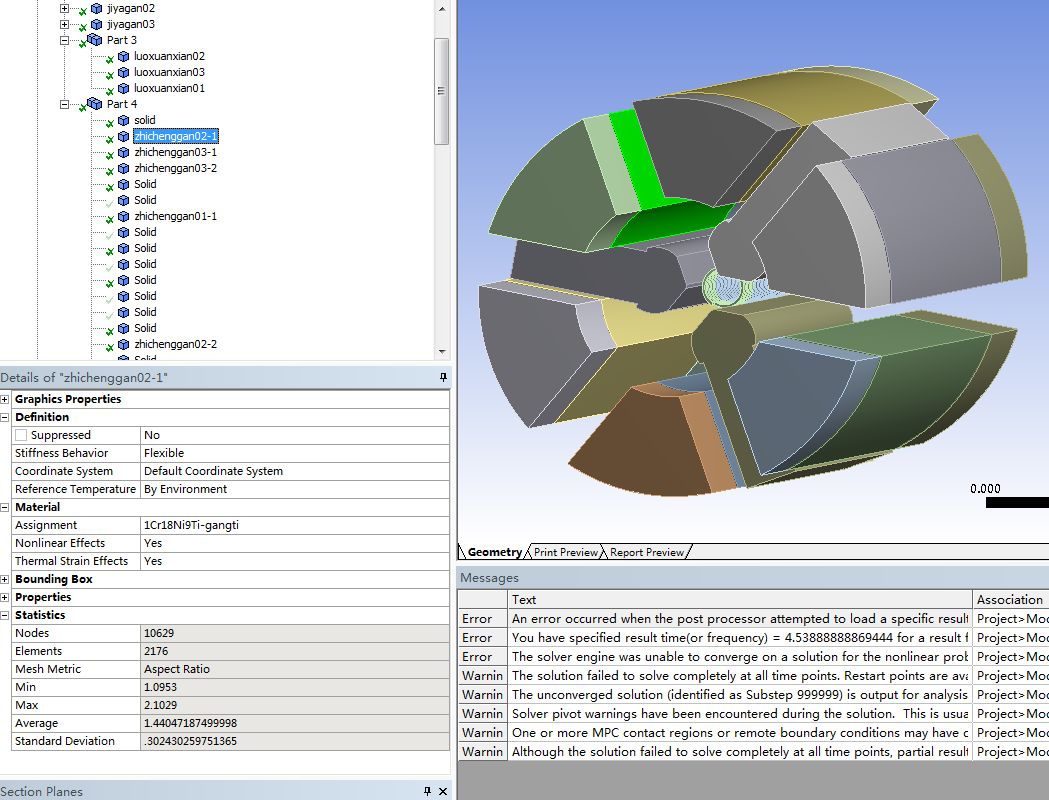

图 6 切割后体网格质量



特别说明:

文章介绍了网格检查的基本步骤和设置,对网格进行质量检查并进行改进,在一定程度上可以帮助计算收敛,如果改进多次仍达不到收敛的目的,就需要考虑影响收敛的其他因素。
