ANSYS FLUENT 2022仿真流程详解

ansys fluent

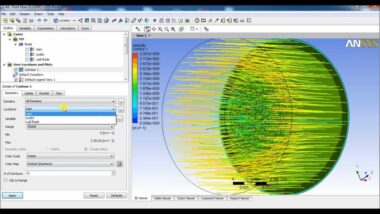

以下指南能够帮助用户以确保其CFD仿真过程取得成功。在登陆至用户中心寻求技术支持之前,确保已进行以下工作:


1、检查网格质量

在进行FLUENT仿真计算之前,有两件基本的事情需要做:

进行网格检查以避免由于网格连接错误所导致的问题。特别是,用户应当确保软件所报告的最小网格体积为正值。

查看更大网格扭曲度(例如,在模型初始化之后,在Contours对话框中使用Compute按钮进行查看)。作为通用标准,一般来讲网格扭曲度应当低于0.98。用户也可以使用Report Quality功能能计算最小网格正交性。更多的关于网格质量的细节说明可参阅FLUENT用户手册。


2、缩放网格并且检查长度单位

在ANSYS FLUENT中,所有的初始尺寸单位都被假定为”米”。用户应当根据模型的实际尺寸对网格进行相应的缩放处理。其他物理量也可独立的进行缩放。ANSYS FLUENT默认使用国际单位制。


3、使用合适的物理模型


4、设置energy亚松弛因子为0.95~1

对于涉及到共轭传热的问题,当传导率非常高时,小的能量亚松弛因子可能会导致非常缓慢的收敛速度。


5、当使用非结构四面体网格时,采用node-based gradients(基于节点的梯度计算方法)

对于非结构网格,采用基于节点平均的算法要比磨人的基于单元的算法更精确。特别是对于三角形和四面体网格。


6、通过历史残差监控收敛过程

残差曲线用于显示当残差值是否达到指定的收敛精度。当仿真计算结束时,需要检查残差是否已经降低到至少3个数量级(即10-3)。对于压力基求解器,缩放的能量残差必须降低至10-6,缩放的组分残差需要下降到10-5以达到组分平衡。

用户也可以通过监测边界或任何定义的表面上升力、阻力或力矩及其相关的变量或函数。


7、使用二阶离散进行CFD仿真计算,以获得比快速计算更好的计算精度。

收敛的计算结果不一定就是正确的结果,用户应该使用二阶迎风离散格式获取最终的计算结果。


8、监测求解变量的值,以确保值的变化在两次迭代直接可以忽略不计


9、验证属性守恒已达到

计算结束后,需要确保计算域内各物理量达到守恒。除了监控残差和历史变量外,用户还应当检查系统内整体的热量和质量平衡。最低限度,通过计算域边界的通量净不平衡净不平衡量应当小于1%。


10、检查网格依赖性

用户应当确保计算结果是网格独立的,并且使用网格自适应方法那修改网格,或者创建额外的网格以进行网格独立性验证。


11、基于工程判断检查计算结果

如果流动特征看起来不合理,用户应该重新考虑物理模型和边界条件,重新考虑边界位置(或域)的选择。计算域的大小的选择不足(尤其是出口边界)会显著影响计算结果的准确性。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
