问题描述：
这章主要介绍电子枪通电加热到 1050℃ 需要时间；断电整个过程电子枪各部件温度与时间的关系；阴极温度降为 200℃ 左右需要时间。
1. 电子枪仿真模型及前期设置
枪的简化模型：这章枪的模型与文章 31 的模型相同，如图 1，模型主要包括控制极、控制极支撑件、外热屏、阴极支撑筒定位件、镍管、内热屏、阴极饼、钼筒、热丝及大枪壳等等 。
图 1 枪有限元模型
网格设置：
有限元各部件网格大小及设置方法，模型划分网格后如图 2。
图 2 枪有限元模型
part 和接触设置：
我们先假设电子枪各部分是充分焊接的，所有体设置一个 part，不设置接触热阻。
辐射系数及设置：
电子枪中封闭的空间进行面面辐射设置，裸 露的部分进行面环境辐射设置，各种零件在不同分析模型中辐射系数相同，具体辐射对设置如图 3。
图 3 各种辐射对辐射系数及辐射组
时间步设置：
瞬态时间步的总步数 (NumberOfSteps) 为 20 步，每步设置自动时间步，最小子步（MinimumSubsteps）为 1，最大子步（MaximumSubsteps）设置为 5，时间步设置参数及方法，如图 4。
图 4 瞬态时间步设置
温度载荷及环境温度：
电子枪工作的环境温度为 25℃ ，电子枪功耗以热生成方式加到热丝上，前 6400S 灯丝处于加电状态，之后灯丝断电，整个部件开始降温，如图 5。
图 5 不同时间点温度载荷
2. 仿真计算
仿真后，整个升降温过程中，阴极表面最高温度、阴极最高温度 、内热屏最高温度、外热屏最高温度、控制极最高温度、阳极最高温度等随时间变化如图 6。
图 6 不同时间点各部件温度情况

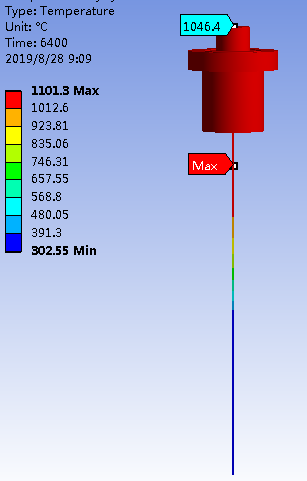

加电6400S 时，阴极和枪上最高温度已经达到稳定，阴极表面最高温度达到1046.4℃，阴极最高温度为1101.3℃，如图 7。
图 7 阴极温度分布
加电 6400S 时，内热屏筒上最高温度为 1047 ℃，最低温度 339.84 ℃，如图 8。
图 8 热屏筒温度分布
加电 6400S 时，外热屏筒上最高温度为 346.18 ℃，最低温度 277.85 ℃，如图 9。
图 9 外热屏筒温度分布
加电 6400S 时，控制极支撑件上最高温度为 246.44℃，最低温度 197.14℃，如图 10。
图 10 控制极支撑件温度分布
加电 6400S 时，控制极上最高温度为 246.68℃，最低温度 246.36℃，如图 11。
图 11 控制电极温度分布
加电 6400S 时，热屏支撑件的最高温度为 402.89 ℃，最低温度 256.1 ℃，如图 12。
图 12 阴极支撑筒温度分布
加电 6400S 时，阳极的最高温度为 179.51 ℃，最低温度 179.49 ℃，如图 13。
图 13 阳极温度分布
断电
169 S，即 6569 S 时，阴极表面最高温度降为 200.51℃，阴极最高温度降为200.52℃，如图 14。
图 14 阴极温度分布
断电 169 S，即 6569 S 时，内热屏筒上最高温度降为 200.5 ℃，最低温度 193.13 ℃，如图 15。
图 15 热屏筒温度分布
断电 169 S，即 6569 S 时，外热屏筒上最高温度降为 198.84 ℃，最低温度 192.65 ℃，如图 16。
图 16 外热屏筒温度分布
断电 169 S，即 6569 S 时，控制极支撑件上最高温度降为 194.27 ℃，最低温度 179.91 ℃，如图 17。
图 17 控制极支撑件温度分布
断电 169 S，即 6569 S 时，控制极上最高温度降为 194.28℃，最低温度 194.23℃，如图 18。
图 18 控制电极温度分布
断电 169 S，即 6569 S 时，热屏支撑件的最高温度降为 193.53 ℃，最低温度 191.84 ℃，如图 19
图 19 阴极支撑筒温度分布
断电 169 S，即 6569 S 时，阳极的最高温度降为 173.62 ℃，最低温度 173.57 ℃，如图 20。
图 20 阳极温度分布
结论：
阴极温度降为 200℃ 后，随着时间的增加，阴极降温速度减慢，而且各部件温差会越来越小，实际计算时间和实际测量时间还会有一些差异，还需多次比对，进一步优化仿真。
