ANSYS Workbench结构瞬态分析技术指南

1.添加结构分析模块




图1



2.建模和分网

略。



3.瞬态分析设置

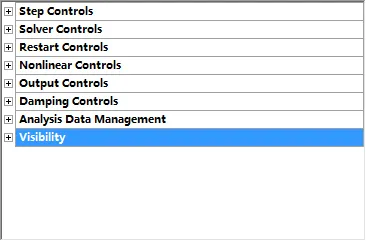

点击Transient下面的Analysis Settings,下面会出来属性设置窗口,如图2。


图2

载荷步设置、求解器设置、重启设置、非线性设置、输出设置、阻尼设置、分析数据管理、可视化。

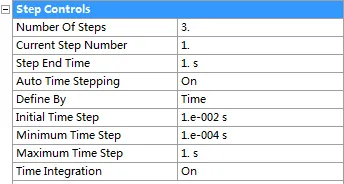

1)载荷步设置


图3

Number Of Steps:载荷步,表示分几步施加载荷。

Current Step Number:当前载荷步。

Step End Time:当前载荷步结束时间。

Auto Time Stepping:自动时间步长是否打开,这个大多数情况下打开,让程序自动决定迭代时间。

Define By:定义载荷子步的方式。可以通过时间和载荷子步数来定义,用时间定义的意思是每一载荷子步经历的时间是多少,用载荷子步定义的意思是一个载荷步有多少个载荷子步。

Initial Time Step:初始载荷子步的时间,也就是计算时第一个载荷子步的时间。

Minimum Time Step:最小的载荷子步时间

Maximum Time Step:最大的载荷子步时间

Time integration:时间积分是否打开,如果打开,表示考虑时间对计算结果的影响,也就是考虑动力响应,如果不打开,那么计算过程中相当于是准静态过程。

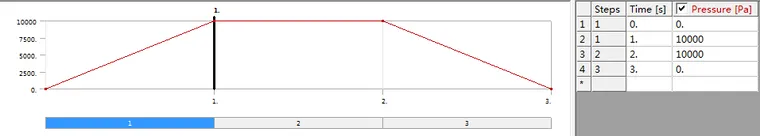

本次例子定义三个载荷子步,分别施加压力载荷,如图所示。


图4

每个载荷步都可以通过以上选项设置不同的载荷子步。

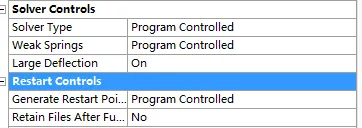

2)求解器设置和重启动设置


图5

Solver Type:求解器类型,有直接法和迭代法两种,这个具体的意义以前文章有介绍,这里不说。

Weak Springs:弱弹簧效应,相当于施加一个地面与模型的一根弱弹簧,目的是方便数值计算。

Large Deflection:大变形是否打开,如果有非线性的大变形,可以打开。

重启动部分不做介绍。


3)非线性设置


图6

Newton-Raphson:牛顿法迭代设置,有完全法等,具体的含义建议自己查资料。

Force/Moment/Displacement/Rotation Convergence:几种控制收敛的方式,力收敛准则、弯矩收敛准则、位移收敛准则和旋转位移收敛准则,具体的收敛准则的不同可以查资料了解。

Line Search:线性搜素,具体含义可查资料了解。

Stabilization:稳定方式。

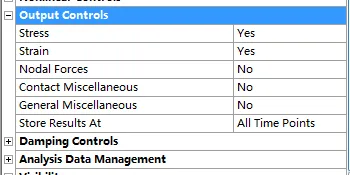

4)输出设置


图7

Stress:应力

Strain:应变

Nodal Forces:节点力

Contact Miscellaneous:有关接触的种种。

General Miscellaneous:这个不太清楚干啥的,可以查帮助文档了解。

Store Results At:存储结果的方式,可以在每个求解时间点都存储。

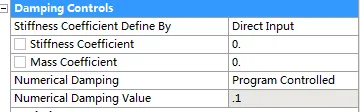

5)阻尼设置


图8

阻尼设置对于瞬态分析还是比较重要的,能够反映随着时间过程中的阻尼对结果的影响,阻尼的数值也比较难确定,关于这方面有很多的文章,可查阅了解。

stiffness coefficient Defined By:刚度阻尼的定义方式。

stiffness coefficient:刚度阻尼数值

Mass coefficient:质量阻尼

Numerical Damping:数值计算阻尼

Numerical Damping Values:数值计算阻尼的大小。

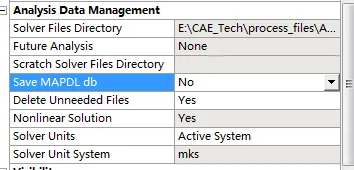

6)分析数据设置


图9

这里面就说一个

Save MAPDL db:是否保存db文件,如果需要将计算结果导入ANSYS经典,那么可以选择保存db文件。



7)可视化

下面是否设置显示施加的载荷等,当然是要Display啦。

瞬态分析不同于静力学分析的是需要考虑时间的影响,在计算过程中时间也会参与积分,由此而衍生出一些相关的设置问题,很多设置可以直接采用程序默认的方式,但有些设置比如阻尼大小,需要查阅资料才能得到准确数值,算是比较费劲的一个内容。

其中有些不容易理解的,比如弱弹簧效应,尽可网上查资料了解,说的很详细,很好理解。
