Ansys Workbench茶壶热力学分析实战

摘要

使用稳态分析装满开水的茶壶的热分布和热流量,对比陶瓷材料和钢材作茶壶材料的热力学特性。使用瞬态分析模拟水降温过程,得到温度分布和热流量,瞬态分析同样使用两种材料进行对比分析。

关键字:仿真;有限元;ANSYS Workbench;热力学分析

分析视频教程将在2023年3月23日19:30在技术邻进行直播,欢迎前来观看以及和作者讨论。

本教程使用了ANSYS 2023和ANSYS2022,两个版本在本教程范围内操作完全相同。



1 稳态分析(Stead-State Thermal)

1.1 陶瓷材料(Porcelain)

1. 打开ANSYS Workbench,建立Steady State Thermal System

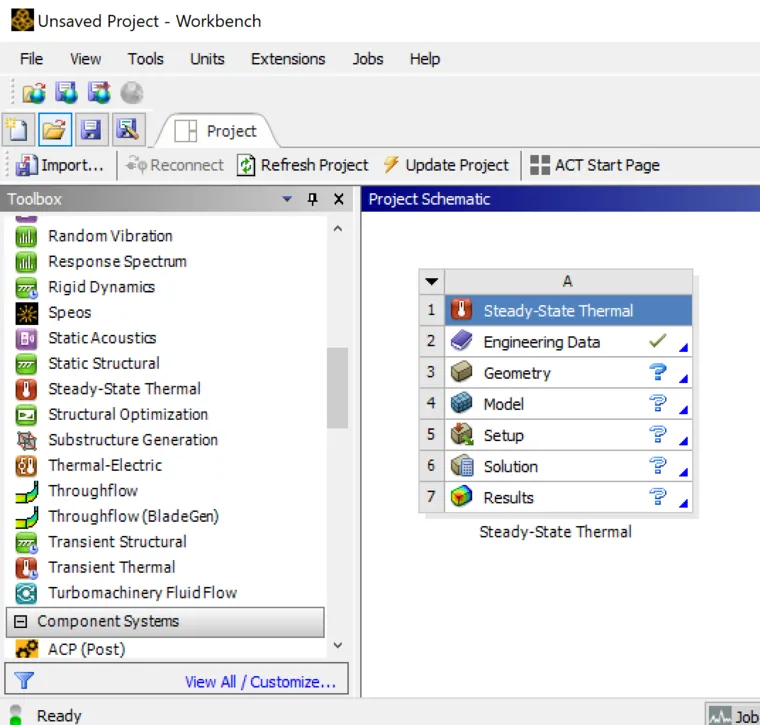

双击Toolbox中的Steady-State Thermal或者将其拖到Project Schematic中,如下图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图1



2. 定义钢材和陶瓷的本构模型,钢材的本构模型默认存在,从Thermal Material添加Porcelain。

双击第2行Engineering Data,在Engineering Data选项卡中点击Engineering Data Sources。在Engineering Data Sources表中选择序号为12的Thermal Materials选项,然后在其下Outline of Thermal Material中选择43号Porcelain。

陶瓷的比热容(Thermal Conductivity)为5W/(m⸱℃),点击B列的加号,在C列出现紫色书的图标,表示材料在待用材料册中。点击Engineering Data Sources,查看在册的材料。最后关闭Engineering Data选项卡。

钢材的Thermal Conductivity 为60.5W/(m⸱℃)。关闭Engineering Data选项卡。



3. 导入几何模型,suppress一半的模型。

右键点击第3行Geometry,Import Geometry->Browse,在弹出的Open对话框中选择几何文件,最后单击Open按钮导入。



4. 给几何模型赋予材料本构,第一次分析使用陶瓷材料。

在Workbench中双击第3行Model打开Mechanical。Outline->Model->Geometry选择要赋予材料的几何体,在下方的Detail of “Solid”,Material->Assignment选择Porcelain。



5. 定义壶体和盖子之间的热接触(Thermal contact)。

本例使用程序自动生成的热接触,在Outline->Model->Connection->Contacts进行查看。



6. 如下图所示,在模型上应用相关的热边界条件。假设茶壶里的茶温度为100℃。

检查单位制为(m,kg,N),右键单击Steady-State Thermal->insert->Convection选择如下图所示的外表面,在Geometry中点击Apply按钮。

使用ANSYS Workbench进行茶壶的热力学分析的图2

在其下的Detail of “Convection”点击Film Coefficient,在下侧的Tabular Data以表格形式输入对流对流换热系数,如下图所示

使用ANSYS Workbench进行茶壶的热力学分析的图3

“传热系数”的英文表达有heat transfer coefficient或film effectiveness,单词film在此处的意思是膜,传热系数不就是在界面这一层“薄膜”上的系数嘛。

右键单击Steady-State Thermal->insert-> Temperature,选择如图所示的四个面,点击Apply。Magnitude以表格输入,在第二行输入100℃,如下图所示

使用ANSYS Workbench进行茶壶的热力学分析的图4

右键单击Steady-State Thermal->insert-> Radiation,依然选择Convection中Geometry的12个面,Emissivity输入0.1。



7. 划分模型网格,计算模型。

在Outline中选择Mesh,在其下的Detail of “Mesh”->Defaults->Element Order选择Linear,带有中间节点的单元可能会导致温度不必要的骤冷。选择所有体,右键点击Outline中的Mesh->insert->Size,其下的Detail of “Body Sizing”-Sizing中Geometry为刚刚选择的3个体,在Element Size中输入0.0002m。

右键点击Outline中的Mesh->Generate Mesh,等左下角的进度条走完,网格划分如图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图5

右键单击Solution->insert->Thermal->Temperature,添加温度作为结果。

右键点击Solution->Solve,等左下角的进度条走完,选择刚刚添加的Temperature,结果如下图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图6

选择Result选项卡Display组点击Edge下的小三角,选择No WireFrame,可以得到更清晰的结果,如下图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图7

右键单击Solution->insert->Thermal->Total Heat Flux,添加热通量结果。右击刚刚添加的Total Heat Flux,点击Evaluate All Results,热流量如下图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图8

选择Result选项卡,在Vector Display中点击Vectors,为了看的更清楚,可以点选Uniform、Grid aligned。



1.2 钢材(Steel)

回到Workbench,单击A左侧的向下的三角形,执行Duplicate,继承之前的几何模型。单击B左侧的向下的三角形,在弹出的菜单中选择rename,按照材料名称进行命名。如下图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图9

将材料改为Structural Steel,重新进行计算,平衡温度如下图所示,观察壶把处的温度比陶瓷的高了4℃。

使用ANSYS Workbench进行茶壶的热力学分析的图10





2 瞬态分析(Transient Thermal)

分析壶里的水从100℃,下降到22℃的过程中整个壶体的温度变化。


2.1 陶瓷材料(Porcelain)

点击A(我们起名为Porcelain)左侧的三角形,在弹出的下拉菜单中选择Duplicate。

使用ANSYS Workbench进行茶壶的热力学分析的图11

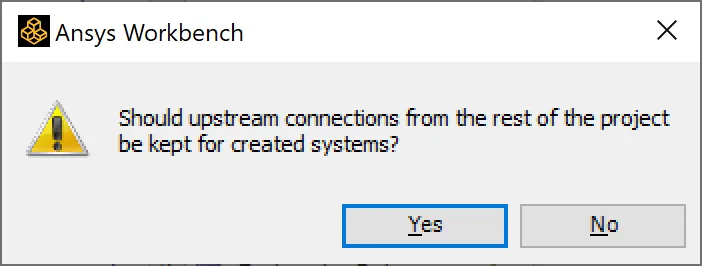

保留上游的几何模型,点击Yes,改名为Porcelain Transient,单击C左侧的三角形Replace With->Transient Thermal,如下图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图12

双击Model,打开Mechanical,Outline->Transient Thermal->Analysis Settings,在其下的Detail of “Analysis Settings”中的Step End Time设置为100s,即计算时长为100s。Auto Time Stepping 选择On,Initial Time Step设置为10s,Minimum Time Step设置为5s,Maximum Time Step设置为100s。壶体内内壁的温度从100℃降到22℃。最后计算。

陶瓷壶的最终温度分布图如下图所示,最高温度为42℃:

使用ANSYS Workbench进行茶壶的热力学分析的图13



2.2 钢材(Steel)

和Porcelain的方法相同。钢壶的最终温度分布图如下图所示:

使用ANSYS Workbench进行茶壶的热力学分析的图14

钢材的保温性没有陶瓷的保温性好,最高温度只有24℃。
