Workbench中LS-DYNA金属切削仿真:深入分析与优化

基于workbench中ls-dyna金属切削仿真分析


金属加工切削时ls-dyna的一大应用,但是繁琐的命令方式和关键字,使不少的初学者望而却步,而Ansys Workbench集成了ls-dyna之后极大的方便了ANSYS用户的使用。可以让熟悉workbench软件操作界面的从业者对于显示动力学分析使用的更加方便,使ANSYS爱好者更加灵活的模拟跌落分析、大变形或显示动力学相关的实例,另外对于专业的ls-dyna从业者也可以进行模型的前处理和部分边界条件的设置,极大的方便了操作过程(公众号:CAE_ANSYS,邮箱fwz0703@163.com)。


本实例主要讲解了金属切削平面的加工过程,主要包括以下几个方面


1.问题描述

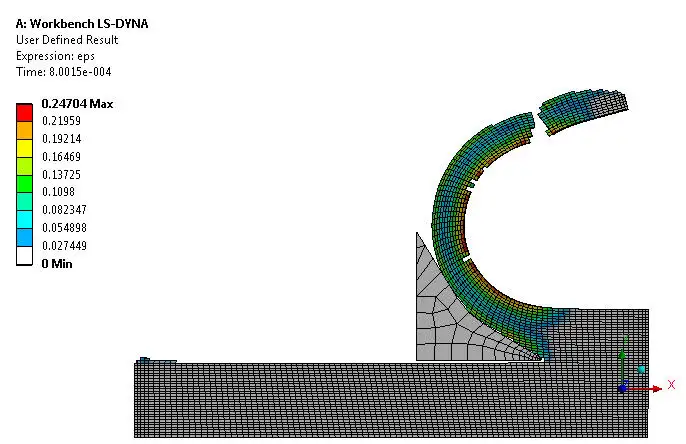

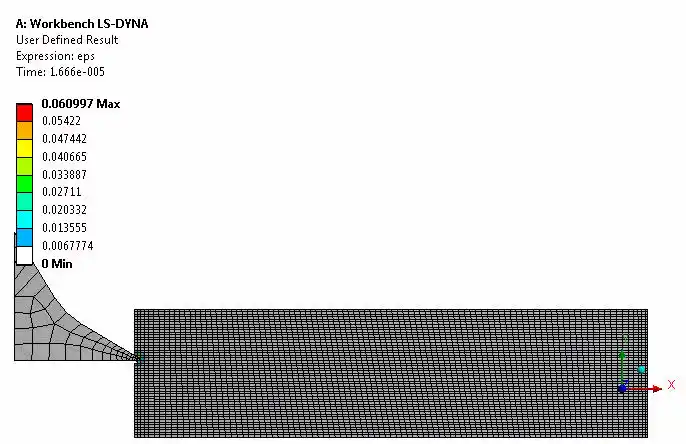

刀具以水平运动,切削金属,将表面的一层去除,ls-dyna模拟切削金属的过程,可以查看其变形和应力情况,另外能够查看其切屑的状态


2.材料设置

切削运动,考虑刀具为刚性体,工件为塑性体,设置相应的材料和破坏强度


3.模型建立

在Dm中建立相应的工件和刀具,进行后续的仿真分析


4.网格划分

本实例采用的是4边形网格划分,相对简单,需要注意的是工件网格尽可能的加密这样才能更好的模拟材料去除的特性


5.边界设置

设置刀具为平移运动,工件固定


6结果查看

提取相应结果,过去切削和运动特性相关的变形,应力等结果(公众号:CAE_ANSYS,邮箱fwz0703@163.com)。
