Ansys Workbench与LS-DYNA碰撞分析:强强联合的力量

使用软件: Solidworks2010 Ansys workbench12.1 Ansys/ls-dyan LS-prepost

仿真的对象: 仿真橡胶球从10米高度跌落与地面碰撞直到离开地面的运动





步骤:


 1. solidworks建立模型

 2.workbench构建协同仿真环境


 3.在Engineering Data 模块添加所需材料模型


 4.在Geometry模块导入solidworks所建的模型


 5.在Model和setup模块进行求解前的处理,生成ls-dyan所需的K文件





体会:


 1)各项参数中不能有中文字,如果有肯定出错。本人的截图是刚从solidworks模型更新还未更改。


 2)由于模型是对称的,开始想用四分之一模型来分析,可是添加对称约束老是有问题,后来添加了displacement约束,成功。


 6.运行ANSYS/LS-DYNA求解

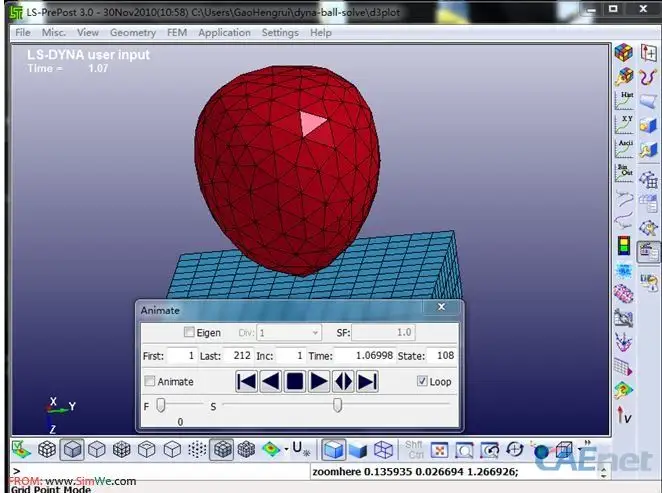

 7.用LS-prepost3.0导入求解结果,观察整个跌落过程
