ANSYS Workbench电场强度分析实战

问题描述：

用 ANSYS Workbench 进行电场强度分析，模型包括两个金属圈，一块非金属板，板上装一金属件。

1.   问题具体描述：

1）建立静电场模块：

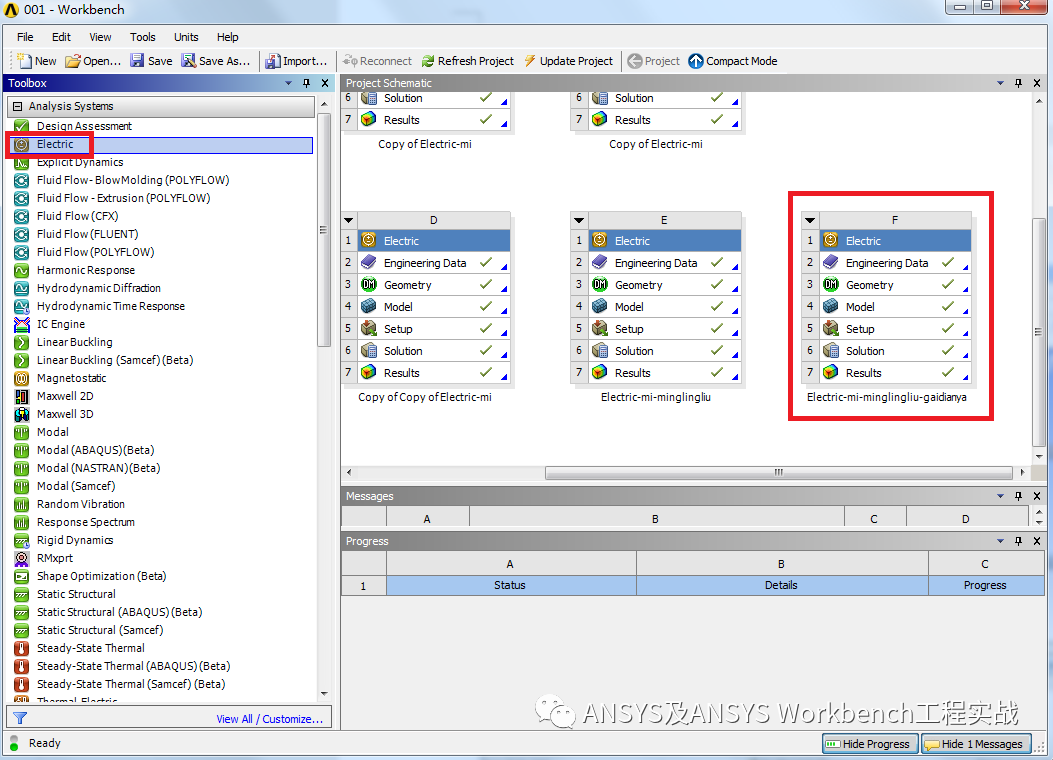

进入 ANSYS Workbench 后，双击 Electric 建立静电场模块：

图 1  进入 Electric 模块

2） 导入模型:

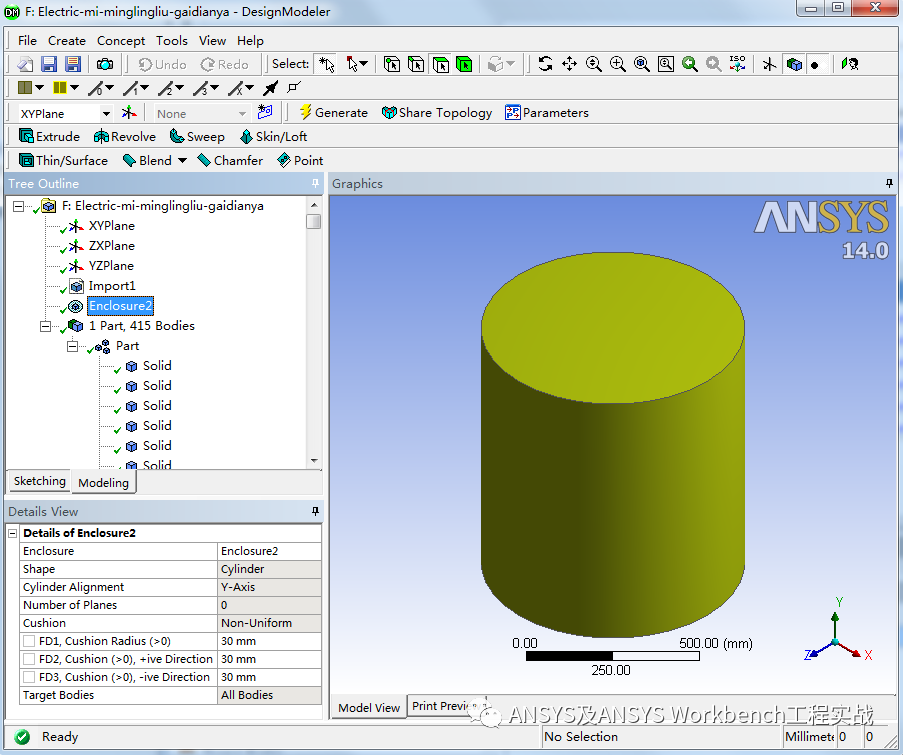

导入模型后，通过 Enclosure 可以生成空气层，这里需要抑制掉，同时其他体设置 part。

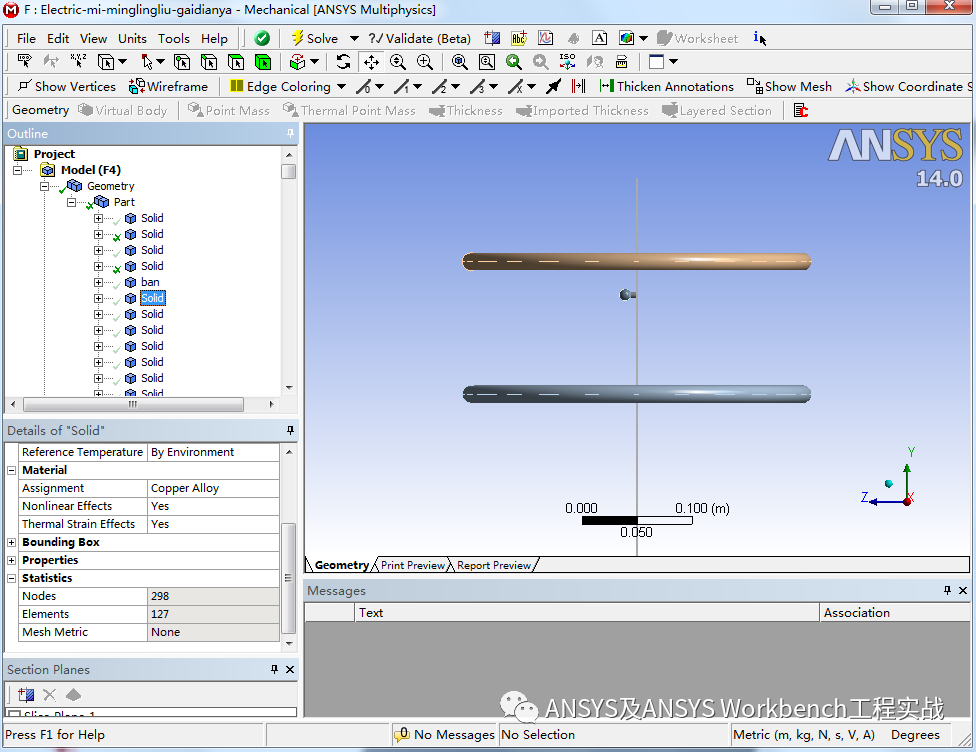

图 2  模型导入并 part

3）赋予材料属性：默认电场分析的材料参数只有电阻率。

图 3  赋予材料属性

需要设置如下命令流将模型的电阻率材料参数删除，并重新赋予相对磁导率。

ET,matid,123             !6061

mpdele,rsvx,MatId,2.6e-8

mp,perx,matid,81

ET,matid,123              !TU1

mpdele,rsvx,matid,1.7e-8

mp,perx,matid,81

ET,matid,123            !dianrong

mpdele,rsvx,matid,1.6e10

mp,perx,matid,9

ET,matid,123             !huangyang

mpdele,rsvx,matid,1.0e13

mp,perx,matid,4.5

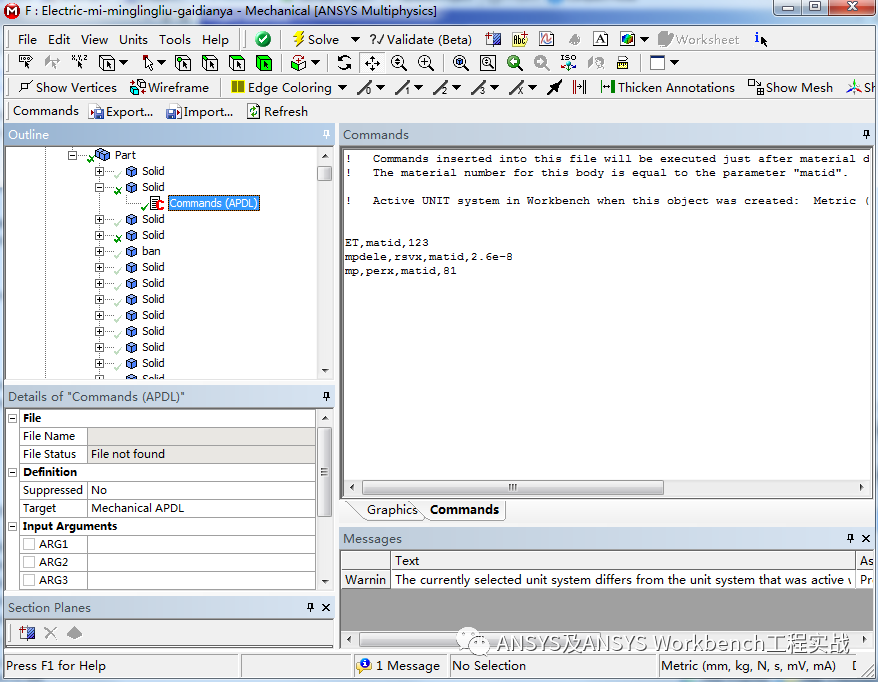

图 4  重新设置材料命令流

4）划分网格：金属圈网格大小设置如图：

图 5  网格大小设置

非金属板网格大小设置如图：

图 6  网格大小设置

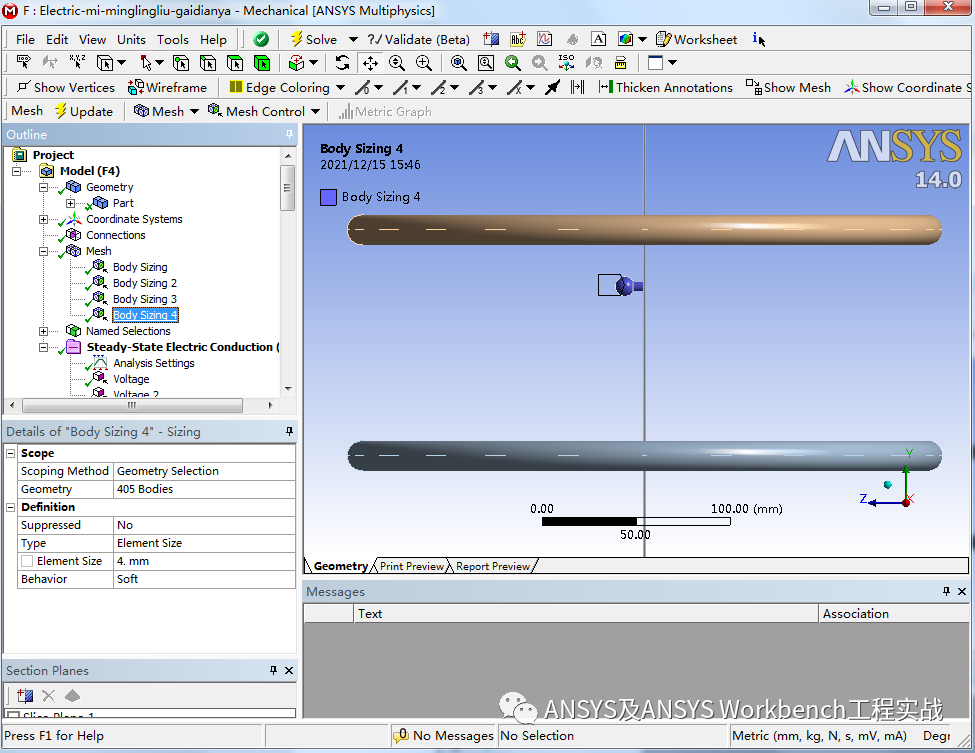

板上金属件网格大小设置

图 7  网格大小设置

网格大小设置完后进行网格划分：

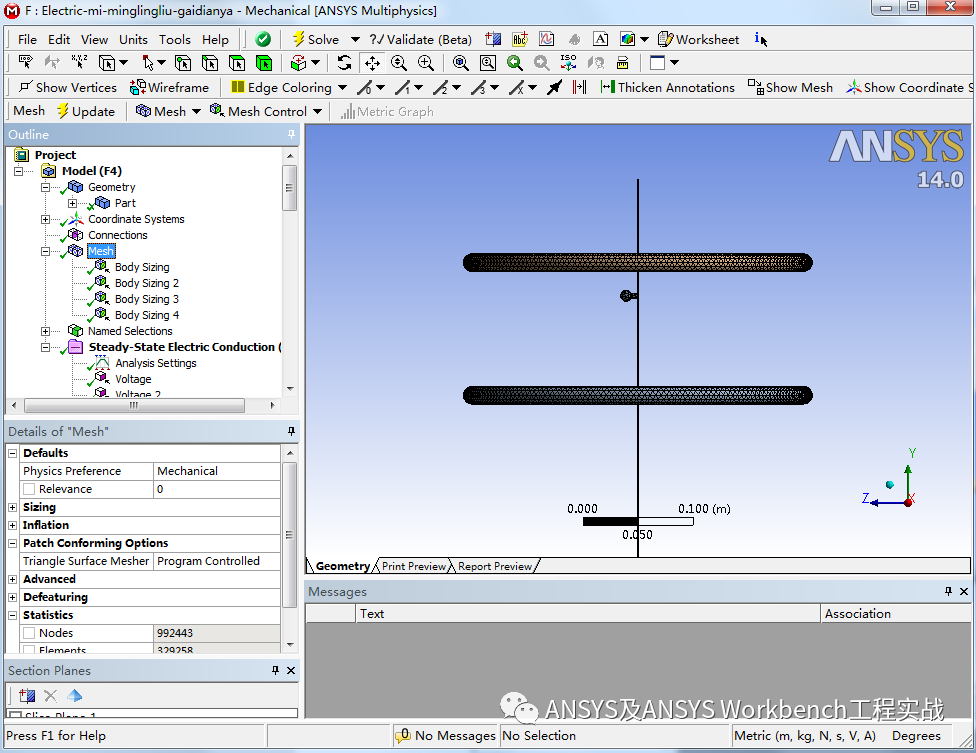

图 8  网格划分结果

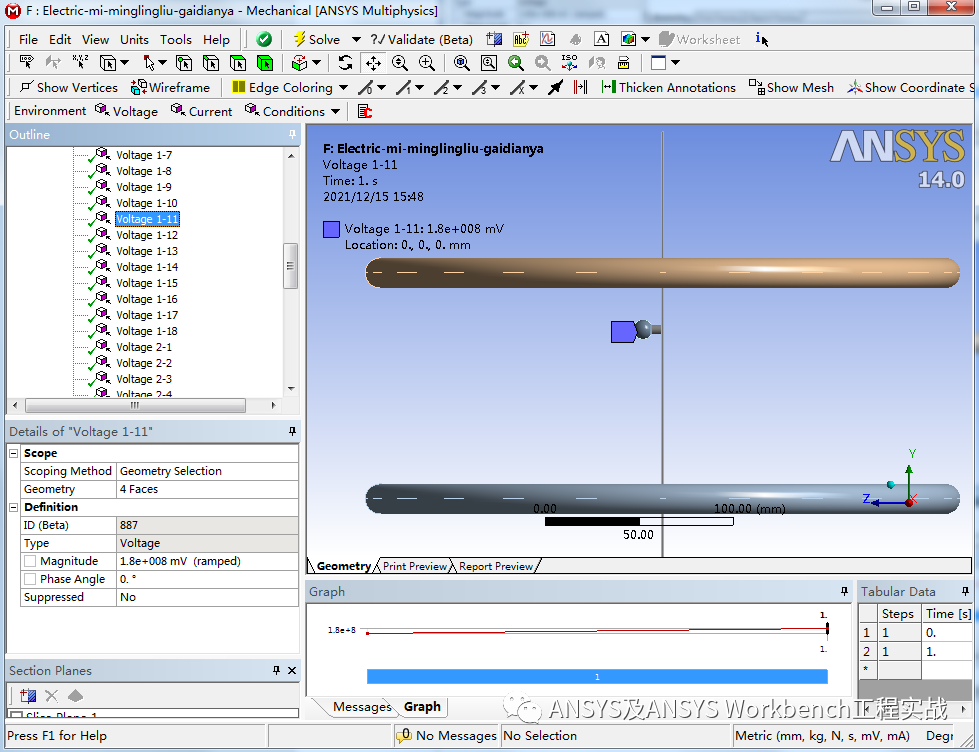

5）边界条件设置：金属圈 1 设置电压，如图：

图 9  线圈电压设置

金属圈 2 设置电压：

图 10 线圈电压设置

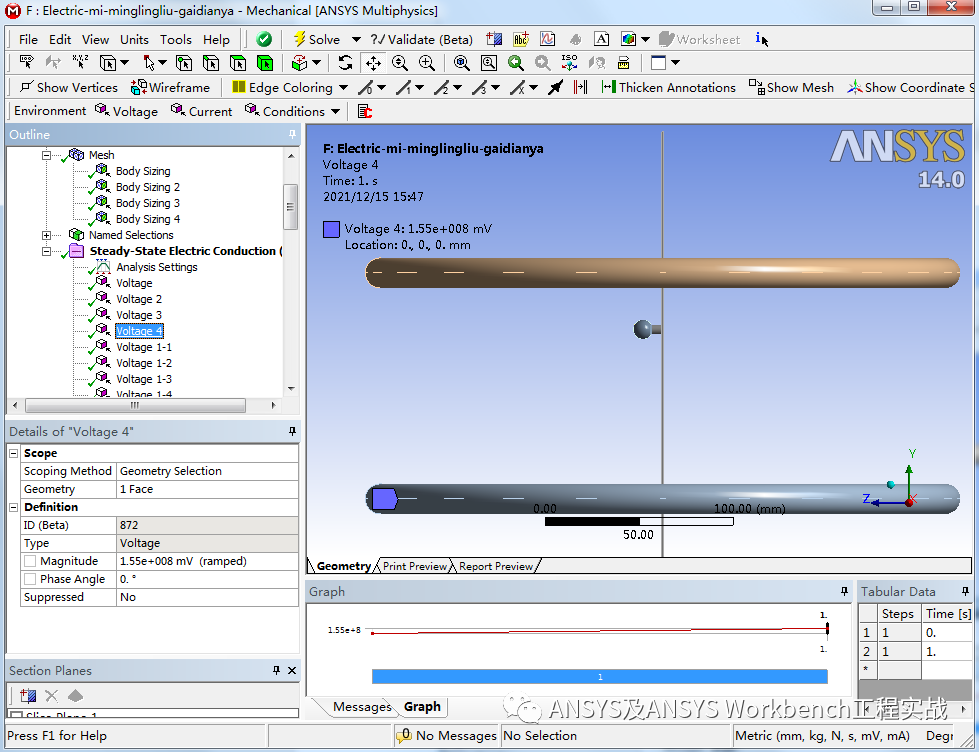

中间件两端设置电压：

图 11  电压设置

5）抑制掉模型中的空气间隙层的模型和电压，也不设置零电压：

图 12  抑制间隙层及电压

7仿真分析结果：计算之后得到整个结构电压分布：

图 13  电压分布

中间金属结构内部非金属电场强度：

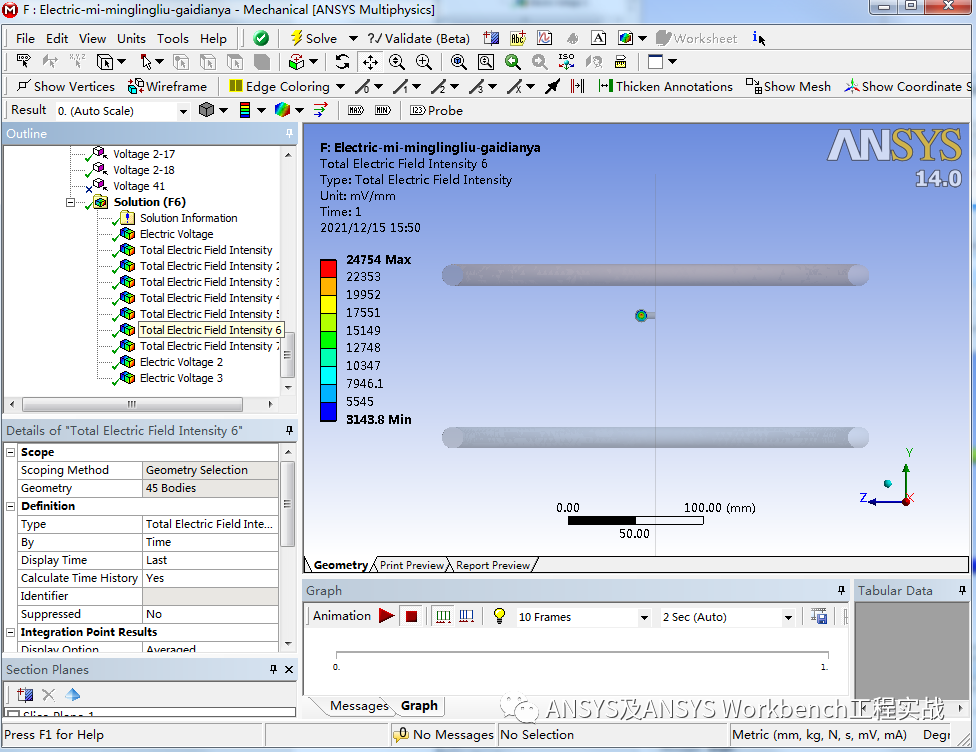

图 14  电场强度
