Ansys LS-DYNA子弹侵彻问题仿真分析

设置参考平面和切分部件

16:11

定义子弹、靶板的材料，以及划分网格，（注意：要通过材料参数不同为每层靶板赋值，否则后期处理时所有的靶板会被定义为一个part，无法设置parts间的相互接触）

19:07

设置Parts以及LS-DYNA OPTIONS(网格划分结束后最重要的步骤)

Contact

Define Contact（随意设置，后期在Dyna里面重新调）

Advanced Controls(默认值即可)

25:06

设置边界条件（Constraints）

Apply

On Areas ux,uy设置对称边界条件,靶板外边缘用ALL DOF

26:27

设置子弹初始速度

LS-DYNA Options

Initial Velocity

On Parts

w/Axial Rotate

29:59

设置求解条件、分析步和时间、输出文件类型

Solution

Analysis Options

Energy Options（全选就行）

Bulk Viscosity（默认就行，与网格变形有关）

Solution

Time Contols

Solution Time

200（单位用微秒，0.2毫秒）

Time Step Ctrls

step size 0

scale factor 0.9

Solution

Output Controls

Output File Types改成LS-DYNA

File Output Controls

Time Step Size（全填2就行）

输出文件

Solution

Write Jobname.k 注意此处文件类型一定要改成LS-DYNA，自行选择保存路径即可

30:53

建模2

Keyword Manager

1.1修改材料参数MAT，金属用015-JOHNSON-COOK，复合材料用022-COMPOSITE-DAMAGE

(可以用MatDB导入以前的材料参数)

建模2 P2 - 01:15

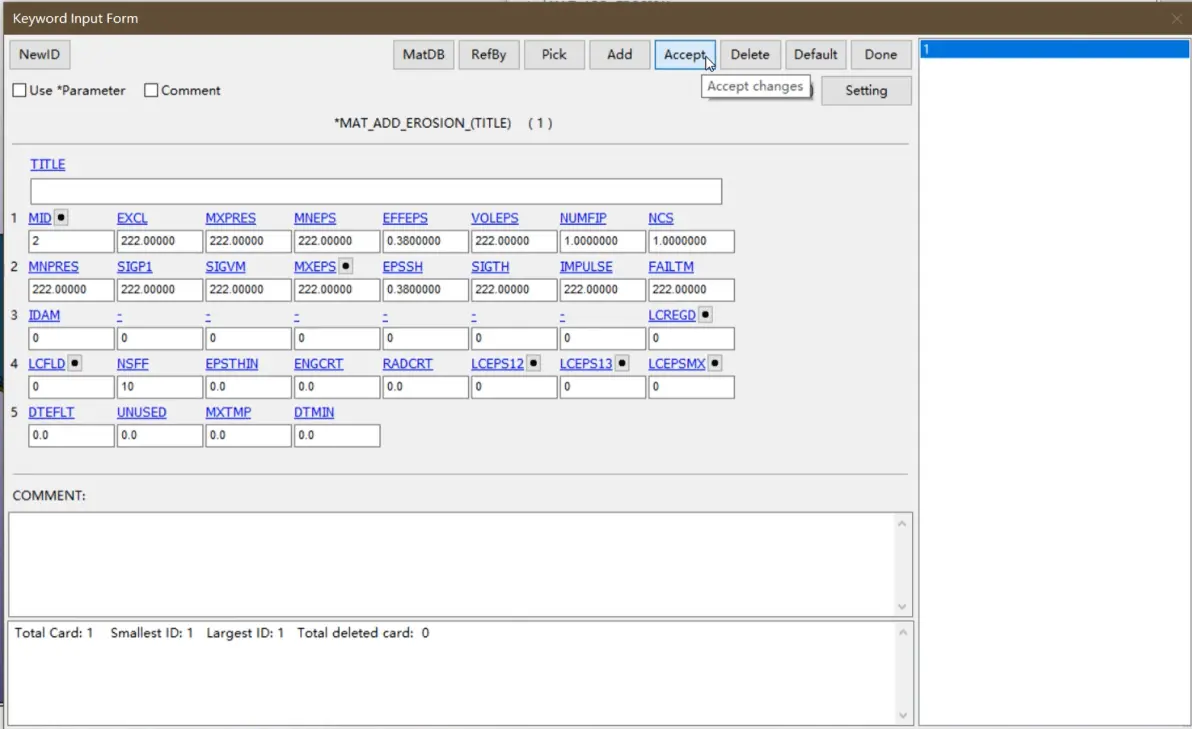

1.2复合材料失效模型，MAT插入000-ADD-EROSION，控制失效网格

建模2 P2 - 05:34

2.1更改PART里的材料参数

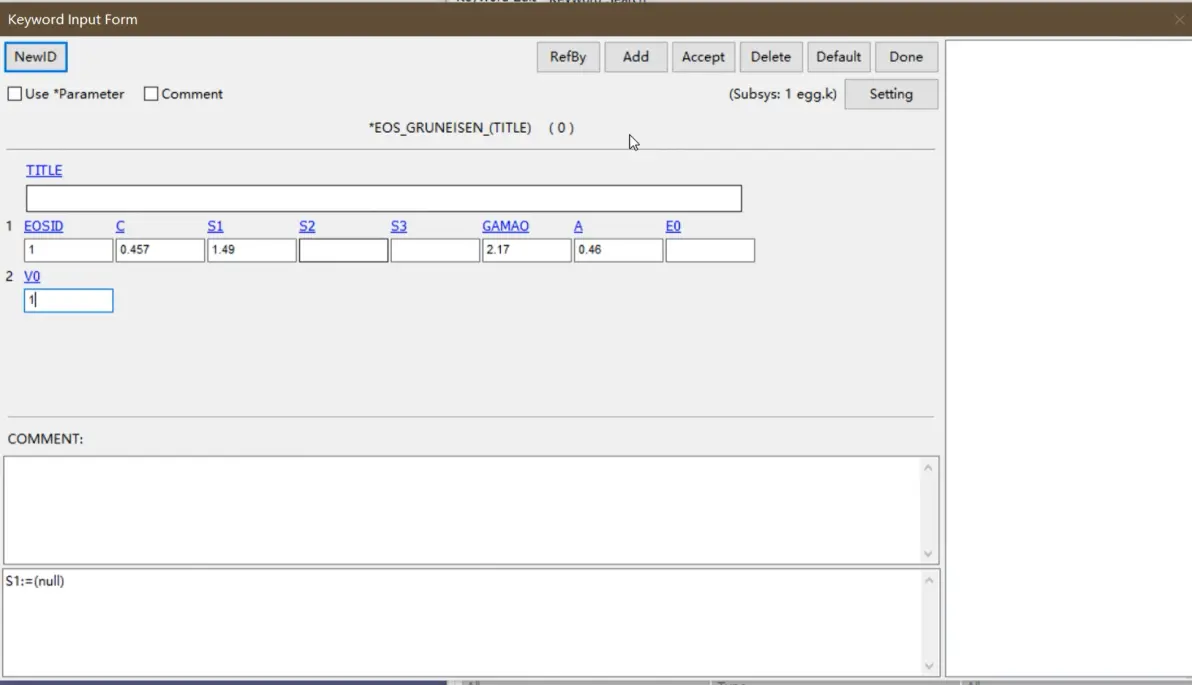

EOSID（状态方程，用GURNEISEN，涉及高温熔化等，金属JC模型里必填，复合材料不用管）

建模2 P2 - 09:16

3.1设置接触CONTACT

用侵蚀接触ERODING-surf-to-surf

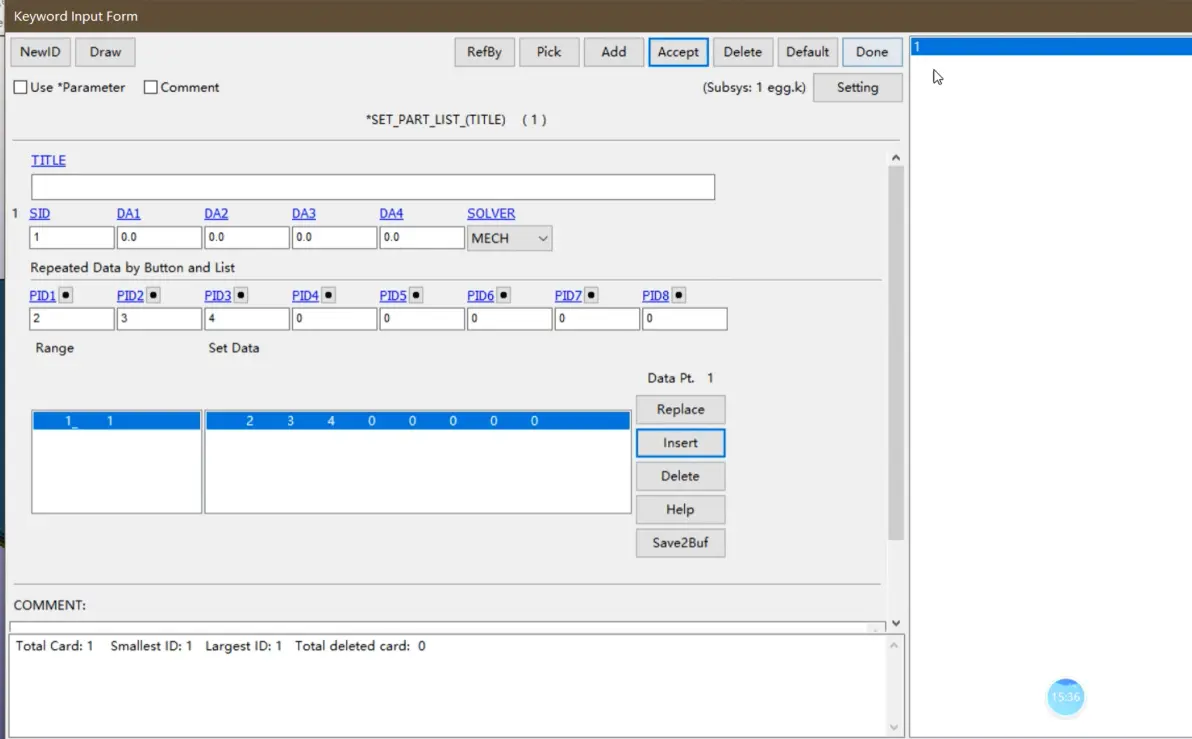

可以在SET里面点击ALL设置PART-LIST，方便子弹和各层靶板接触的设置（记得设置好后点击Insert）

3.2设置接触平面（谁主谁从不影响）建模2 P2 - 15:51

3.3设置罚函数SOFT（侵蚀过程中，网格会与网格接触，为防止网格渗透增加罚函数）

可以用1也可以2，报错后用2

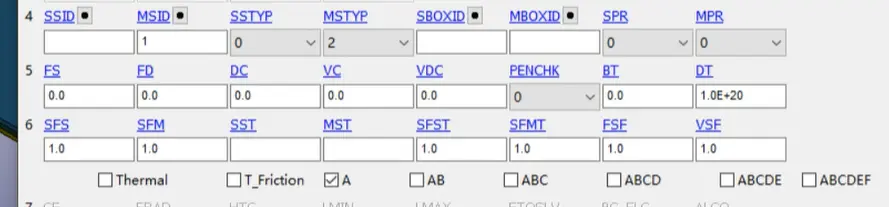

3.4设置通用的面面接触AUTOMATIC-SURFACE-TO-SURFACE,SSID不选时默认为所有平面接触自动设置，此时选择PART集1即可

3.5设置复合材料间的粘接效果，AUTOMATIC-SURFACE-TO-SURFACE-TIBREAK

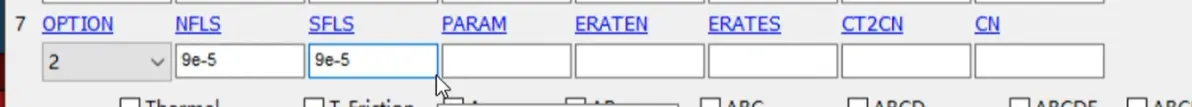

设置强度9e-5兆帕

再设置一下罚函数

建模2 P2 - 19:06
