平头弹双重靶板侵彻仿真案例分析

改天再弄个说明,现在大致说一下,时党勇师兄的侵彻双层靶的例子,我把它改成平头弹,侵彻双层靶,采用圆形靶板,网格采用渐进式,关键区域加密

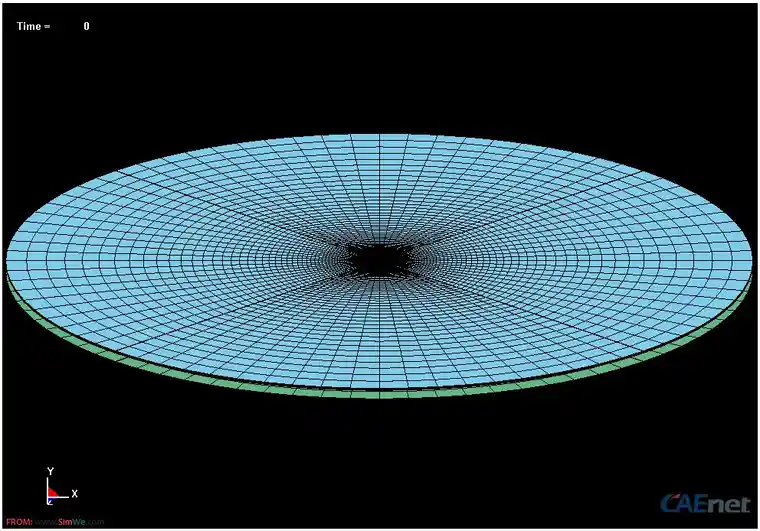

1.靶板网格图

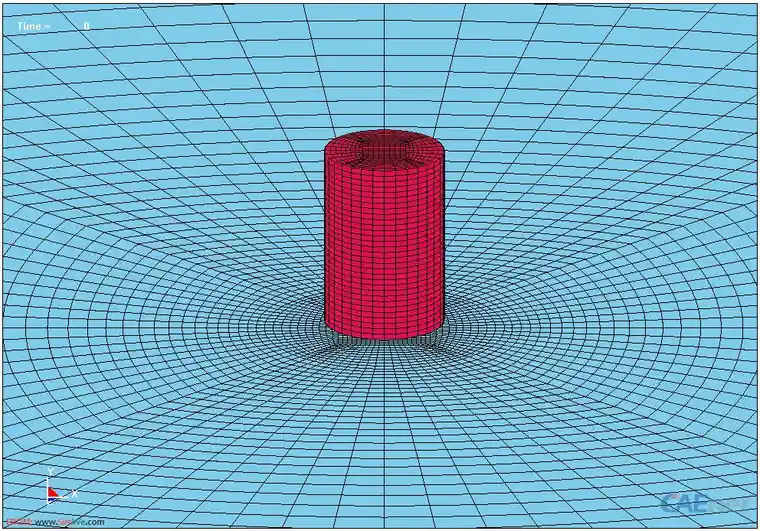

2.弹体附近网格

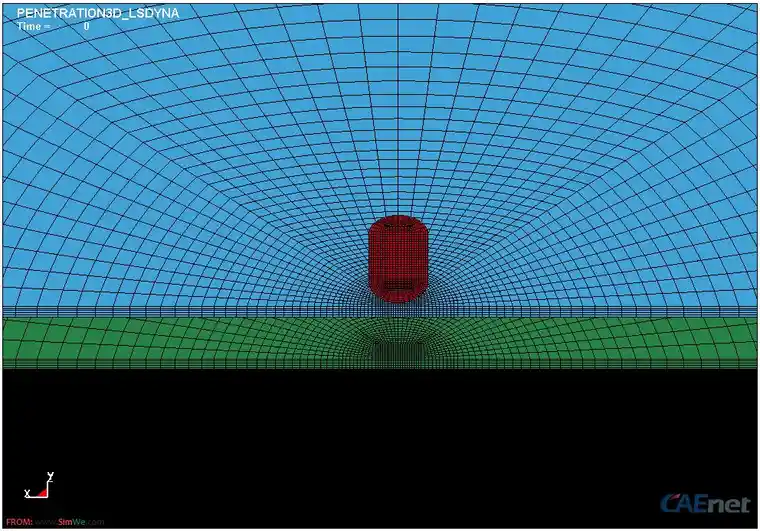

1. 球形头部弹丸侵彻双层靶,半模型,时党勇师兄在其ansys/Ls-dyna中提到,侵彻对网格的要求比较高,因此按照时党勇师兄提的建议,采用了圆形的靶板,内密外疏的网格。

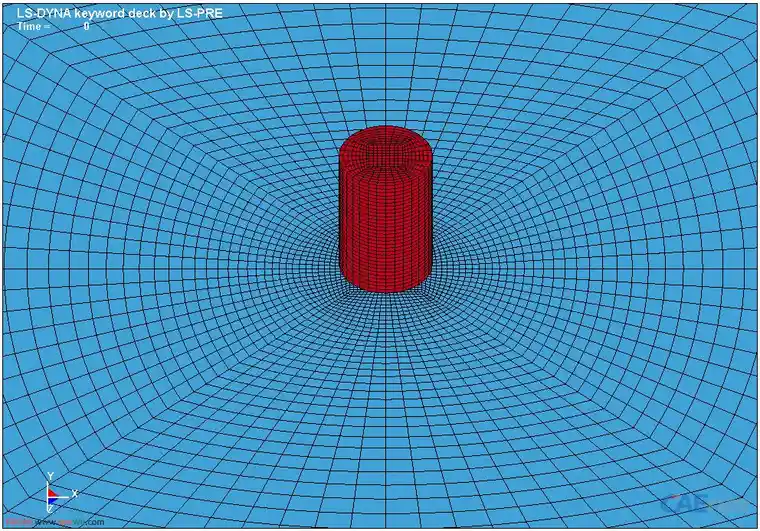

2. 平头圆柱体侵彻双层靶,这个是全模型,刚开始建的,由于半圆头的 结构化网格建起来有些困难,就用了圆柱体,发现全模型比半模型的时间要耗费的不止两倍

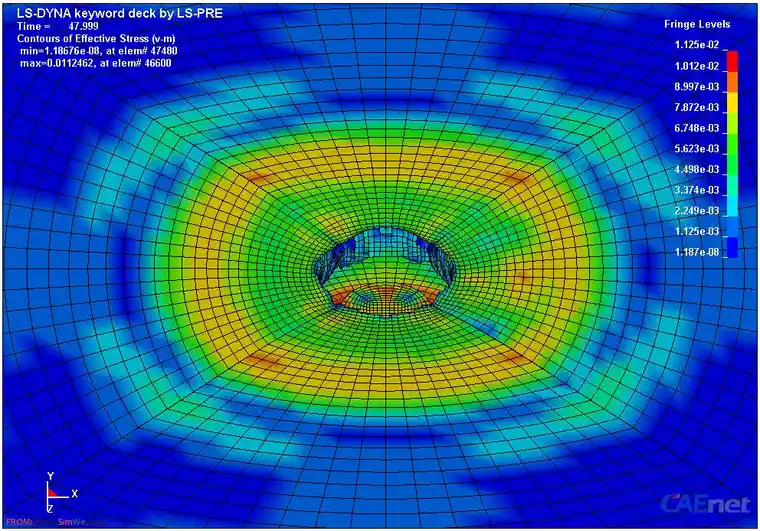

对于平头圆柱体侵彻双层靶来说,网格变形要比球形头部大得多,但幸好使用拉格朗日还能算,最大的不同时有反弹现象出现

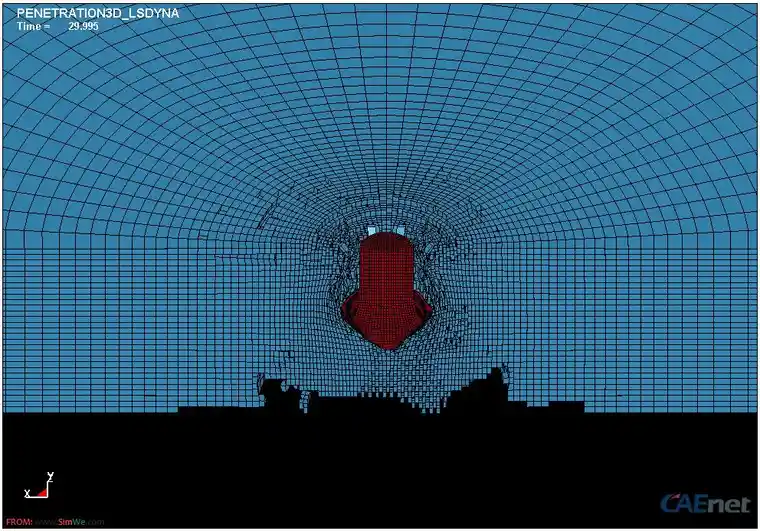

 3,平头圆柱体侵彻混凝土,圆形靶板比起方形的靶板来说,网格更容易控制
