ANSYS应用：阶梯轴规则网格的高效生成

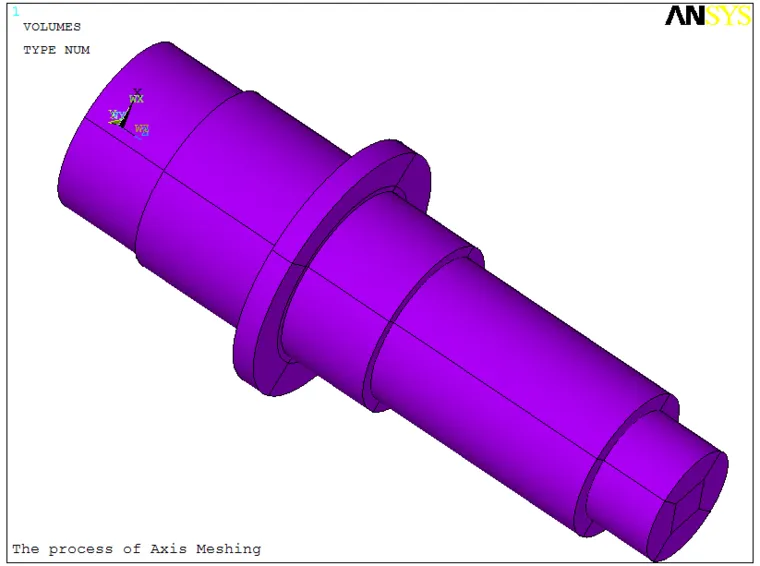

模型：

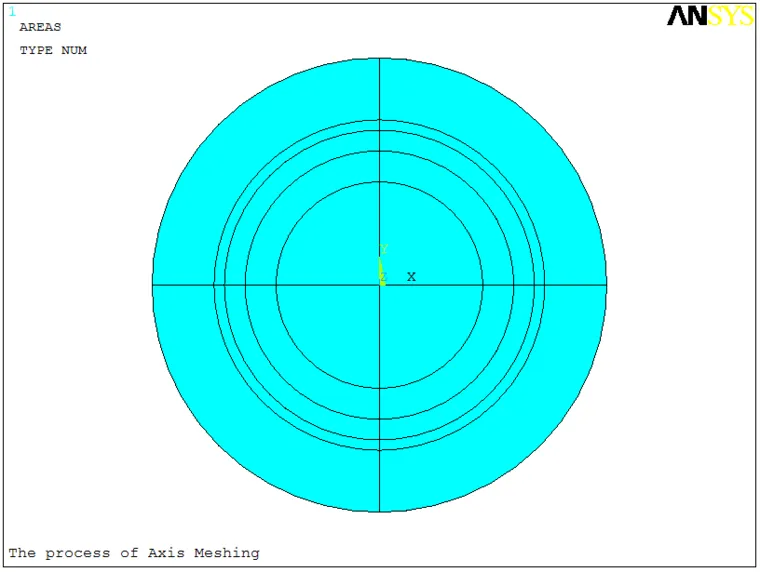

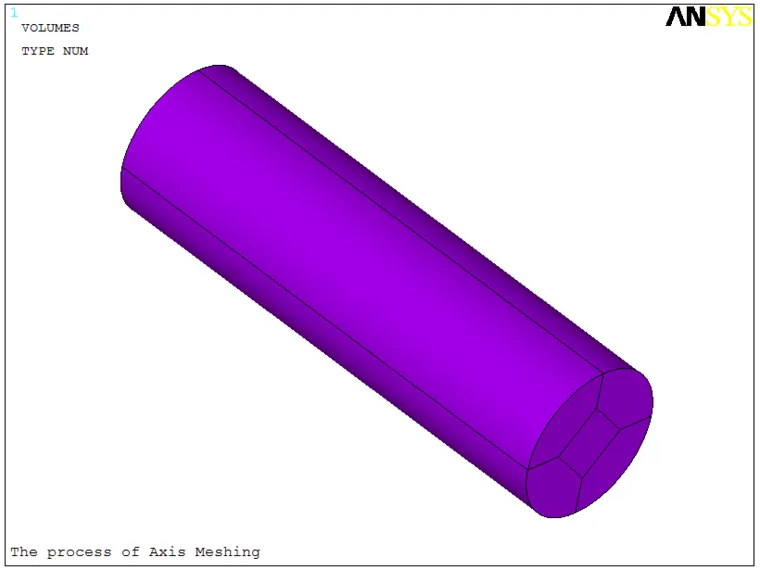

先生成面：

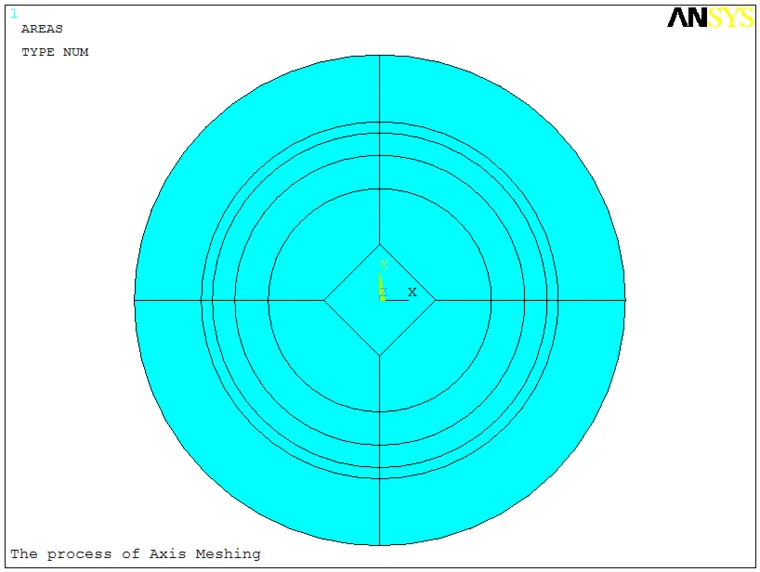

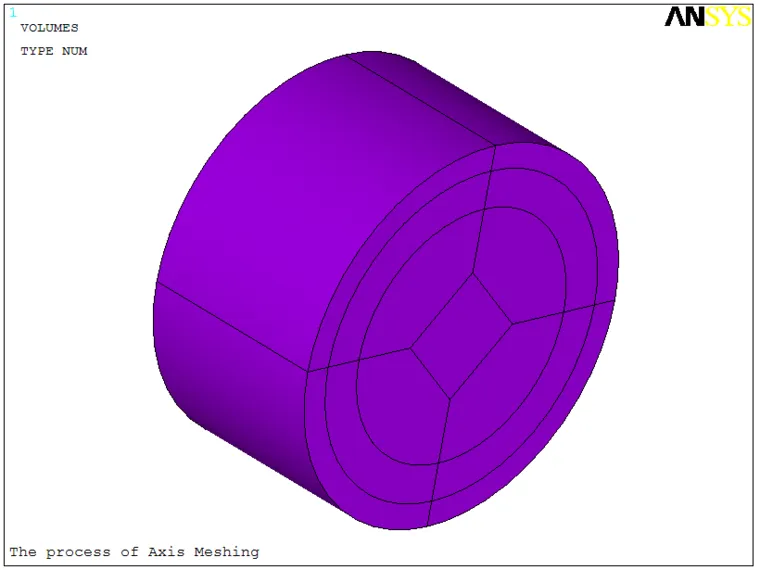

钱币原理：

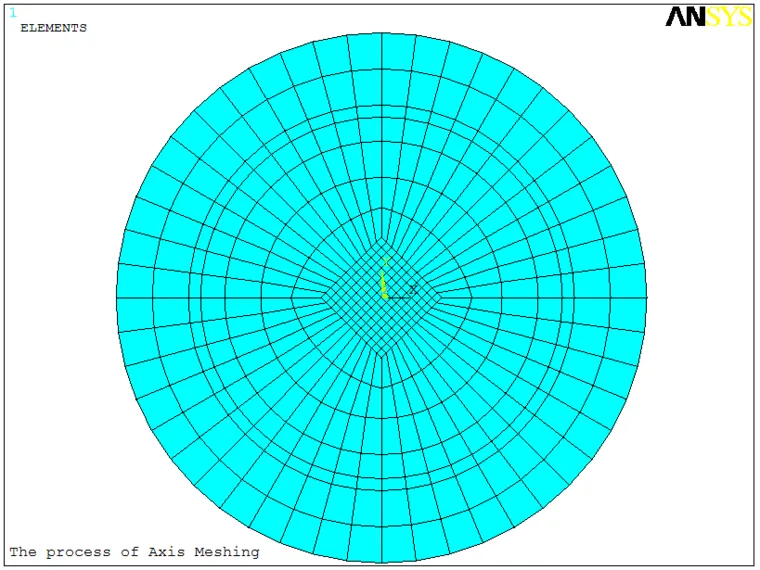

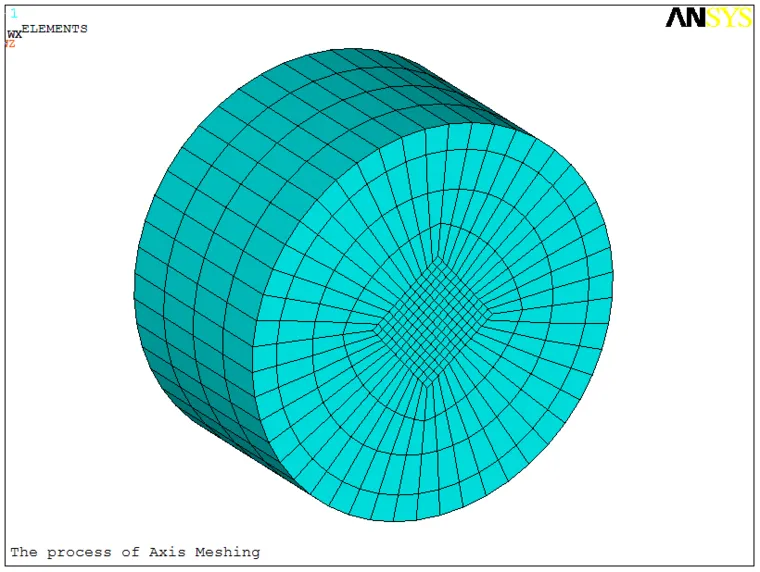

面网格划分

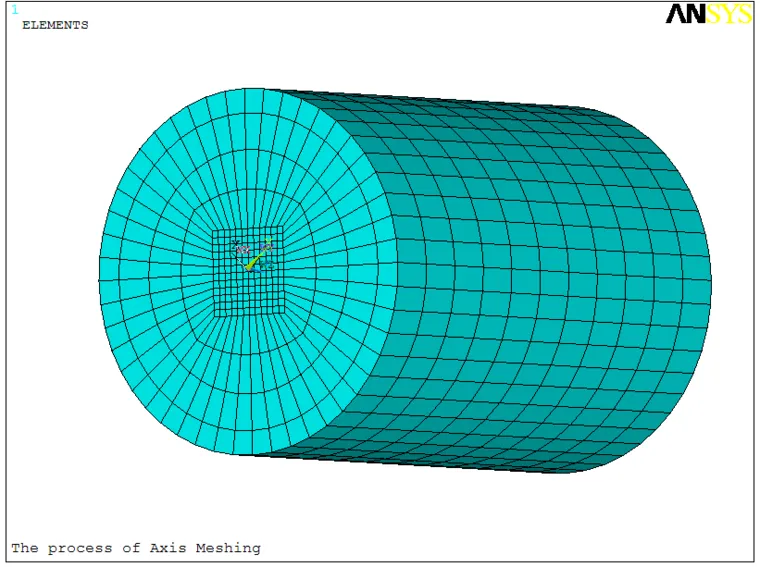

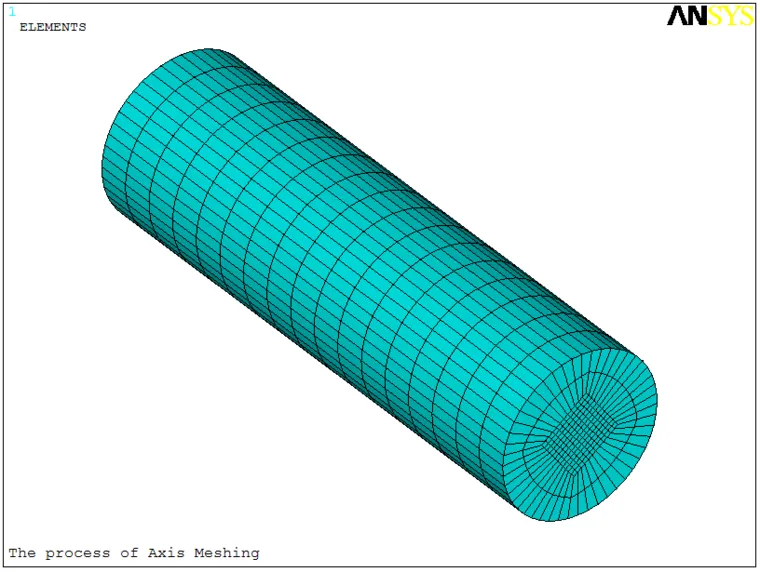

第一段：

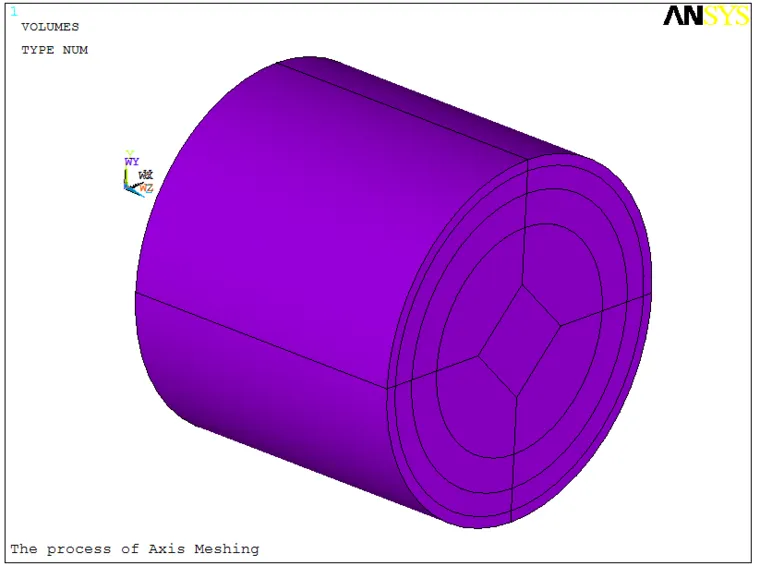

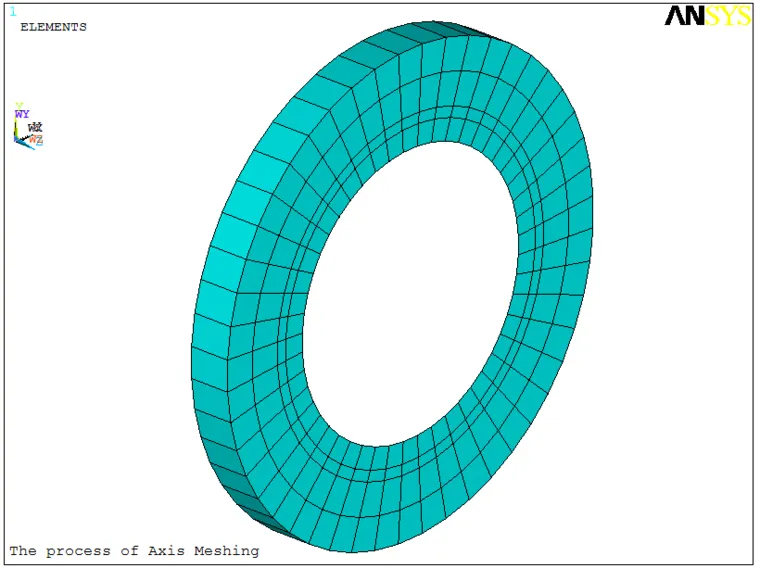

第二段：

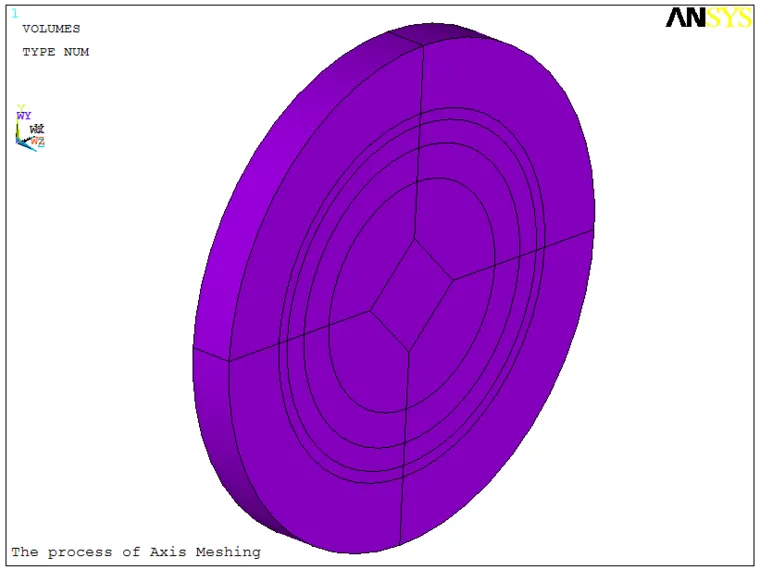

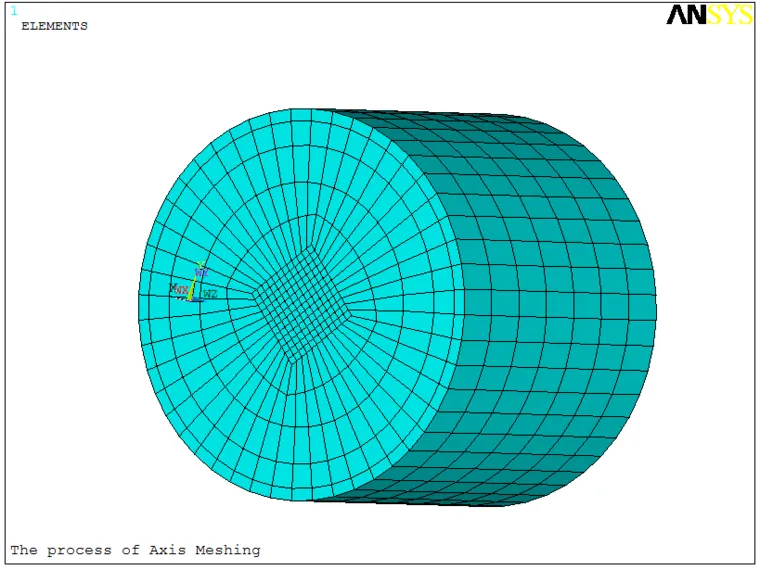

第三段：

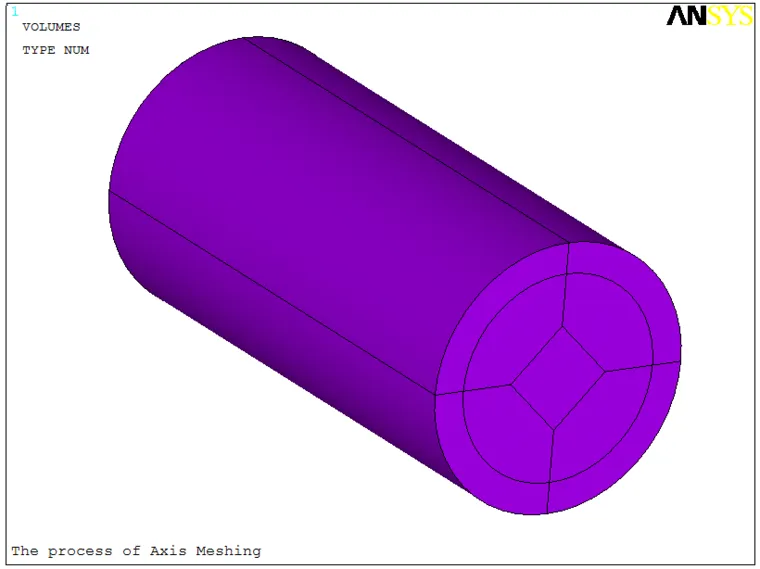

第四段：

第五段：

第六段：

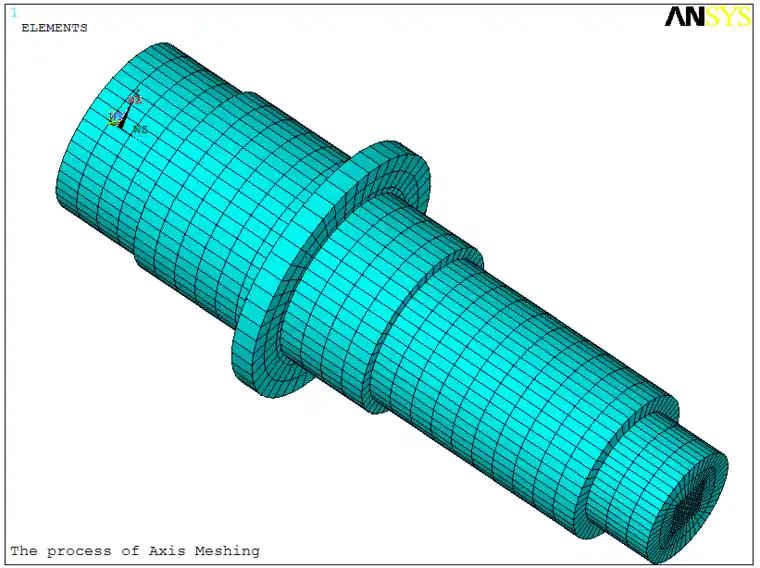

总的网格：

网格质量检查：

SUMMARIZE SHAPE TESTING FOR ALL SELECTED ELEMENTS

------------------------------------------------------------------------------

           <<<<<<          SHAPE TESTING SUMMARY           >>>>>>

           <<<<<<        FOR ALL SELECTED ELEMENTS         >>>>>>

------------------------------------------------------------------------------

                   --------------------------------------

                   |  Element count     16320 SOLID45   |

                   |                      480 MESH200   |

                   |               -----------          |

                   |          Total     16800           |

                   --------------------------------------

 Test                Number tested  Warning count  Error count    Warn+Err %

 ----                -------------  -------------  -----------    ----------

 Aspect Ratio              16800              0             0         0.00 %

 Parallel Deviation        16800              0             0         0.00 %

 Maximum Angle             16800              0             0         0.00 %

 Jacobian Ratio            16800              0             0         0.00 %

 Warping Factor            16800              0             0         0.00 %

 Any                       16800              0             0         0.00 %

------------------------------------------------------------------------------

命令流如下：

fini

/clear

/title,The process of Axis Meshing

/prep7

et,1,200,6

et,2,45

lt=560

d1=220

d2=160

d3=150

d4=130

d5=100

l1=20

l2=120

l3=80

l4=200

l5=60

k,1,

k,2,,,lt

k,4,,d1/2,l1+l2+l3,

k,5,,d2/2,l1+l2+l3

k,6,,d3/2,l1+l2+l3

k,7,,d4/2,l1+l2+l3

k,8,,d5/2,l1+l2+l3

k,9,,0,l1+l2+l3

l,9,4

l,9,5

l,9,6

l,9,7

l,9,8

arotat,1,,,,,,2,1,360

arotat,2,,,,,,2,1,360

arotat,3,,,,,,2,1,360

arotat,4,,,,,,2,1,360

arotat,5,,,,,,2,1,360

aovlap,all

l,9,2

l,9,1

kl,5,0.5

kl,34,0.5

kl,35,0.5

kl,36,0.5

a,27,26,25,24

aovlap,17,18,19,20,1

aadd,2,3,4,5

aplot

esize,15

type,1

mshape,0,2D

mshkey,1

amesh,all

!/image,save,axia_2d,jpg

k,30,,0,l1+l2+l3+l3+l4

k,31,,0,l1+l2+l3+l3

k,32,,0,l2+l3

k,33,,0,l3

l,9,30

l,9,31

l,9,32

l,9,33

WPSTYLE,,,,,,,,1

CSWPLA,11,1,1,1,

asel,s,loc,x,0,d3/2-10

cm,a1,area

asel,s,loc,x,0,d4/2-10

cm,a2,area

asel,s,loc,x,0,d5/2-10

cm,a3,area

asel,s,loc,x,0,d1/2-10

cm,a4,area

asel,s,loc,x,0,d2/2-10

cm,a5,area

asel,s,loc,x,0,d3/2-10

cm,a6,area

type,2

cmsel,s,a1

EXTOPT,ESIZE,4,0,

vdrag,all,,,,,,8

nummrg,all

cmsel,s,a2

EXTOPT,ESIZE,14,0,

vdrag,all,,,,,,5

cmsel,s,a3

EXTOPT,ESIZE,17,0,

vdrag,all,,,,,,1

cmsel,s,a4

EXTOPT,ESIZE,1,0,

vdrag,all,,,,,,13

cmsel,s,a5

EXTOPT,ESIZE,7,0,

vdrag,all,,,,,,14

cmsel,s,a6

EXTOPT,ESIZE,11,0,

vdrag,all,,,,,,2

alls

eplot

nummrg,all,,,,low

numcmp,all
