一、引言
ANSYS有限元网格划分是进行数值模拟分析至关重要的一步，它直接影响着后续数值计算分析结果的精确性。网格划分涉及单元的形状及其拓扑类型、单元类型、网格生成器的选择、网格的密度、单元的编号以及几何体素。
从几何表达上讲，梁和杆是相同的，从物理和数值求解上讲则是有区别的。同理，平面应力和平面应变情况设计的单元求解方程也不相同。在有限元数值求解中，单元的等效节点力、刚度矩阵、质量矩阵等均用数值积分生成，连续体单元以及壳、板、梁单元的面内均采用高斯（Gauss）积分，而壳、板、梁单元的厚度方向采用辛普生（Simpson）积分。辛普生积分点的间隔是一定的，沿厚度分成奇数积分点。
由于不同单元的刚度矩阵不同，采用数值积分的求解方式不同，因此实际应用中，一定要采用合理的单元来模拟求解。
二、ANSYS网格划分的指导思想
ANSYS网格划分的指导思想是首先进行总体模型规划，包括物理模型的构造、单元类型的选择、网格密度的确定等多方面的内容。在网格划分和初步求解时，做到先简单后复杂，先粗后精，2D单元和3D单元合理搭配使用。
为提高求解的效率要充分利用重复与对称等特征，由于工程结构一般具有重复对称或轴对称、镜象对称等特点，采用子结构或对称模型可以提高求解的效率和精度。利用轴对称或子结构时要注意场合，如在进行模态分析、屈曲分析整体求解时，则应采用整体模型，同时选择合理的起点并设置合理的坐标系，可以提高求解的精度和效率，例如，轴对称场合多采用柱坐标系。有限元分析的精度和效率与单元的密度和几何形状有着密切的关系，按照相应的误差准则和网格疏密程度，避免网格的畸形。在网格重划分过程中常采用曲率控制、单元尺寸与数量控制、穿透控制等控制准则。在选用单元时要注意剪力自锁、沙漏和网格扭曲、不可压缩材料的体积自锁等问题。
ANSYS软件平台提供了网格映射划分和自由适应划分的策略。
映射划分用于曲线、曲面、实体的网格划分方法，可使用三角形、四边形、四面体、五面体和六面体，通过指定单元边长、网格数量等参数对网格进行严格控制，映射划分只用于规则的几何图素，对于裁剪曲面或者空间自由曲面等复杂几何体则难以控制。
自由网格划分用于空间自由曲面和复杂实体，采用三角形、四边形、四面体进行划分，采用网格数量、边长及曲率来控制网格的质量。
三、ANSYS网格划分基本原则
1、网格数量
网格数量的多少将影响计算结果的精度和计算规模的大小。一般来讲，网格数量增加，计算精度会有所提高，但同时计算规模也会增加，所以在确定网格数量时应权衡两个因数综合考虑。

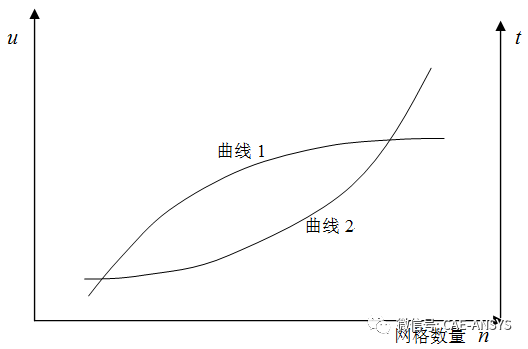

图1 位移精度和计算时间随网格数量的变化
图1中的曲线1表示结构中的位移随网格数量收敛的一般曲线，曲线2代表计算时间随网格数量的变化。可以看出，网格较少时增加网格数量可以使计算精度明显提高，而计算时间不会有大的增加。当网格数量增加到一定程度后，再继续增加网格时精度提高甚微，而计算时间却有大幅度增加。所以应注意增加网格的经济性。实际应用时可以比较两种网格划分的计算结果，如果两次计算结果相差较大，可以继续增加网格，相反则停止计算。
在决定网格数量时应考虑分析数据的类型。在静力分析时，如果仅仅是计算结构的变形，网格数量可以少一些。如果需要计算应力，则在精度要求相同的情况下应取相对较多的网格。同样在响应计算中，计算应力响应所取的网格数应比计算位移响应多。在计算结构固有动力特性时，若仅仅是计算少数低阶模态，可以选择较少的网格，如果计算的模态阶次较高，则应选择较多的网格。在热分析中，结构内部的温度梯度不大，不需要大量的内部单元，这时可划分较少的网格。
2、网格疏密
网格疏密是指在结构不同部位采用大小不同的网格，这是为了适应计算数据的分布特点。在计算数据变化梯度较大的部位(如应力集中处)，为了较好地反映数据变化规律，需要采用比较密集的网格。而在计算数据变化梯度较小的部位，为减小模型规模，则应划分相对稀疏的网格。这样，整个结构便表现出疏密不同的网格划分形式。下面通过实例给出网格疏密对计算精度的影响。

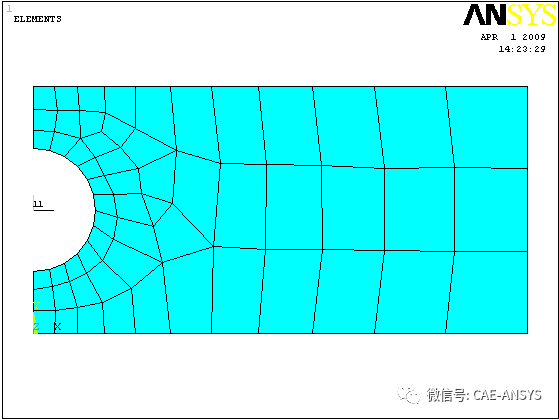

图2 较粗网格的有限元模型

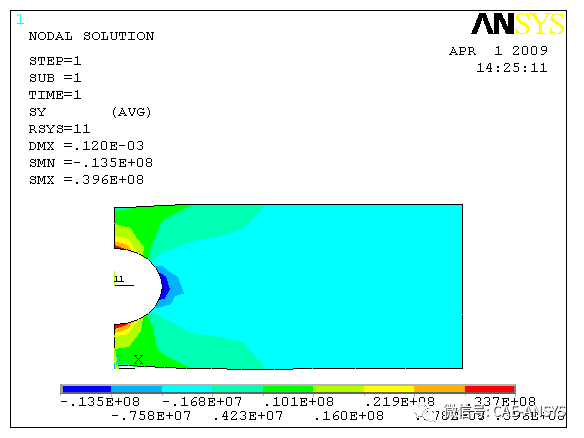

图3网格对应得环向应力云图

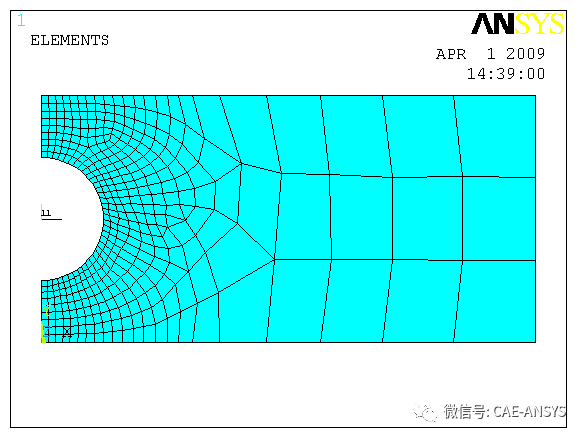

图4 缺口处较细网格
图5 较密网格所得的环向应力云图
图2是中心带圆孔方板的对称模型，其网格划分反映了疏密不同的划分原则。小圆孔附近存在应力集中，采用了比较密的网格。板的四周应力梯度较小，网格分得较稀。其中图3中在缺口处网格划分较疏；而图4种在缺口处的网格划分较密。其应力计算结果：图4在缺口处的计算精度高于图2中的有限元模型计算得结果。由此可见，不同的地方应该采用不同的网格划分。因此，网格数量应增加到结构的关键部位，在次要部位增加网格是不必要的，也是不经济的。
划分疏密不同的网格主要用于应力分析(包括静应力和动应力)，而计算固有特性时则趋于采用较均匀的钢格形式。这是因为固有频率和振型主要取决于结构质量分布和刚度分布，不存在类似应力集中的现象，采用均匀网格可使结构刚度矩阵和质量矩阵的元素不致相差太大，可减小数值计算误差。同样，在结构温度场计算中也趋于采用均匀网格。
