Ansys WorkBench保温层稳态热分析教程

新建Steady-State Thermal后，需要新建材料，保温层中有铝和不锈钢，这两种材料已经在材料库（Engineering Data Sources），需要新建复合隔热材料。

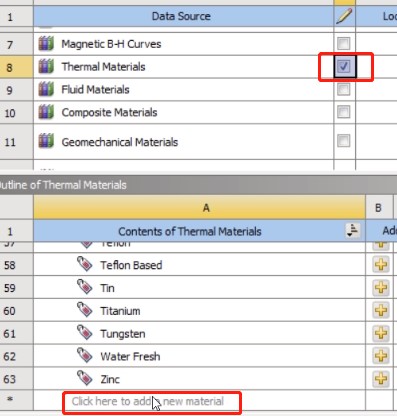

   双击A2（Engineering Data）>点击Engineering Data Sources>点击Thermal Materials后B列的方框，出现对勾，此时才能编辑Thermal Materials里的参数，添加或删除材料，更改材料属性。点击Click here to add new material（点击此处添加新材料），输入名称：隔热。

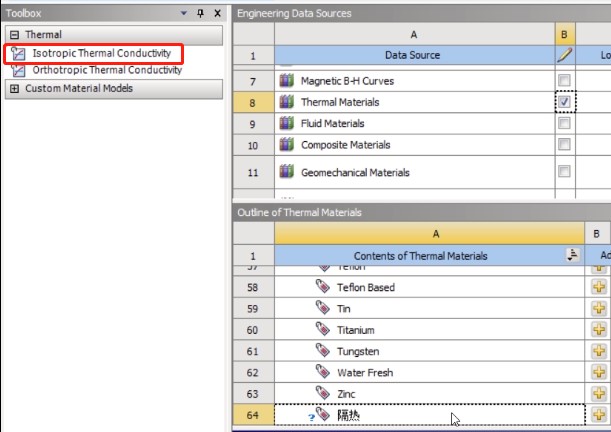

双击左上角的Isotropic Thermal Conductivity（各向同性热导率）。

输入复合隔热材料的热导率：0.05W/（m·℃），热导率很低，可由有效阻隔热量的传递。

退出材料编辑后，在A3处导入模型文件，双击A4进入有限元分析。

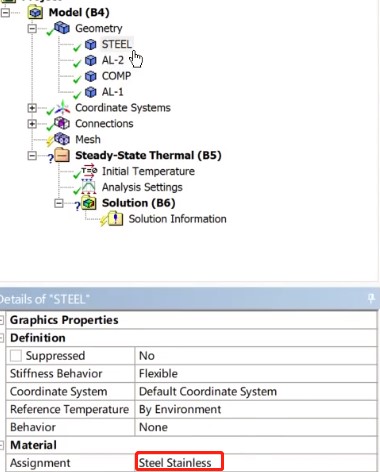

依次给其他模型添加材料。

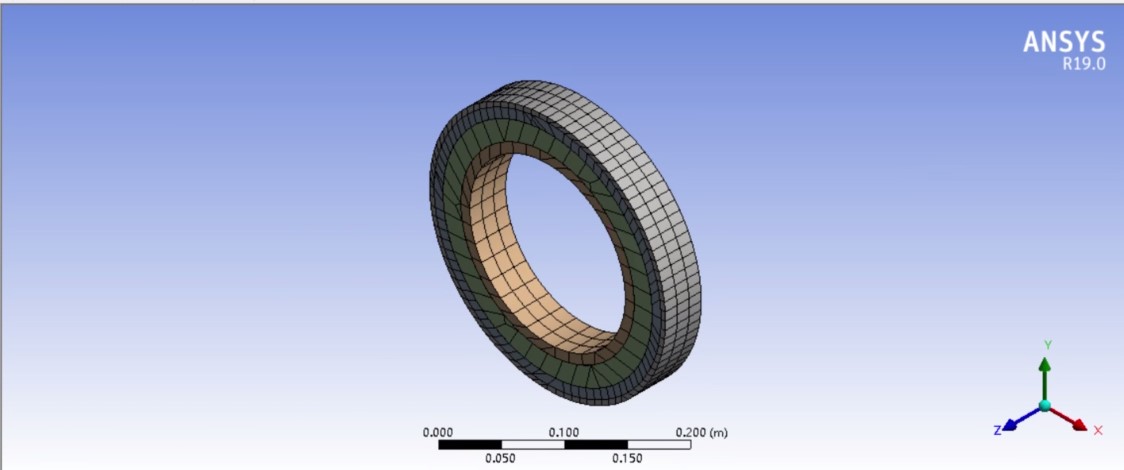

右键Mesh>Update，生成默认网格。

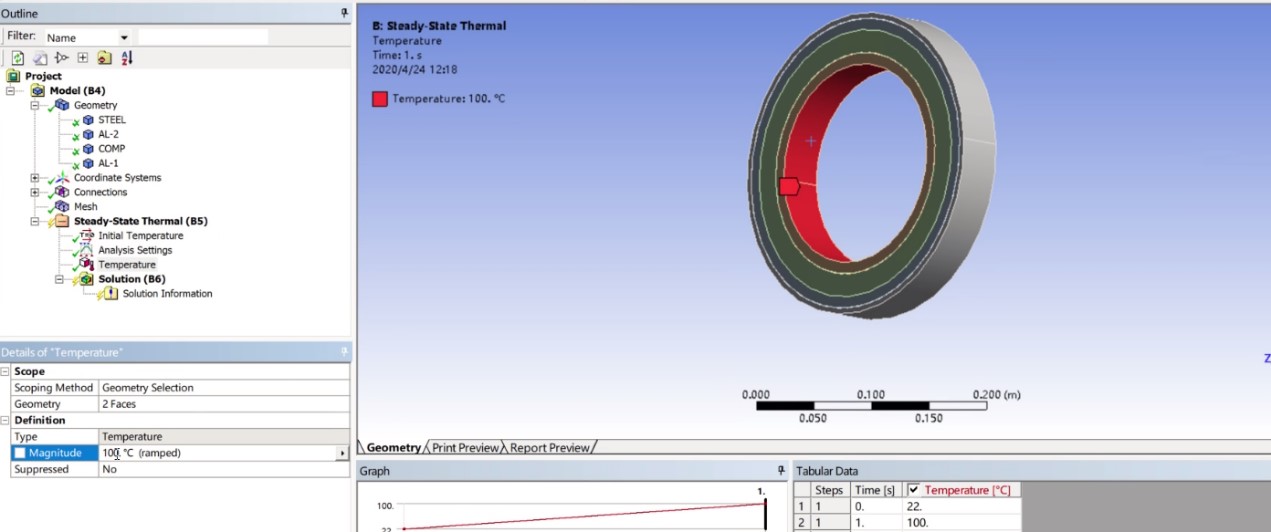

点击B5>Temperature>选择保温层的内壁>Apply。温度设置为100℃

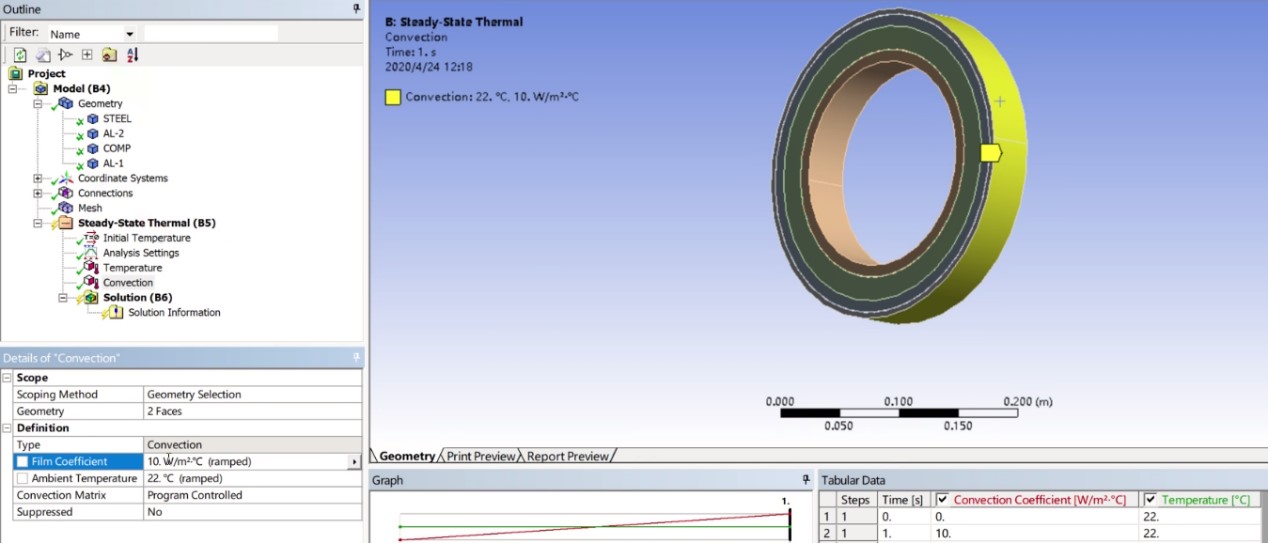

点击B5>Convection>选择保温层的外壁>Apply。对流系数为10 W/（m²·℃）

点击Solution>Temperature，结果查看温度场分布。右键B5>Update求解。

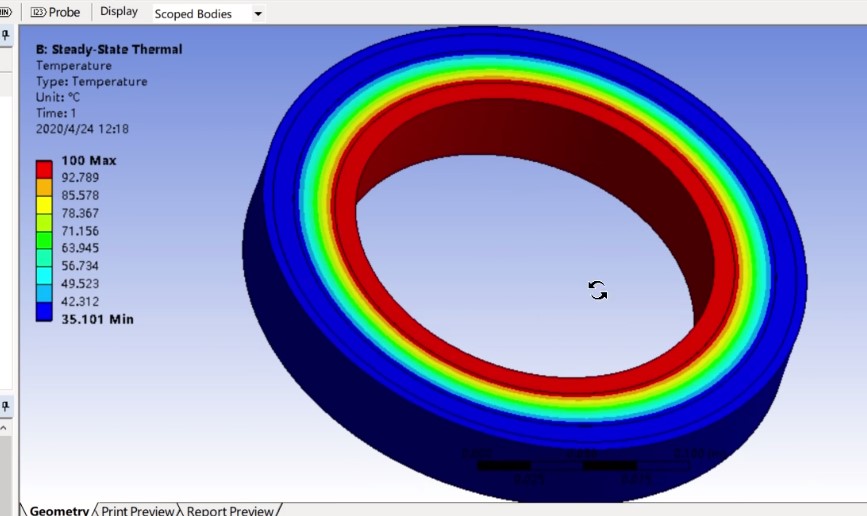

查看结果。可以看到经过复合保温层后温度快速下降。需要特别说明本案例给出的100℃相当于稳定热源，与实际场景不十分契合。
