ANSYS Workbench热分析进阶:命令流查看温度梯度

一般来说ANSYS Workbench是不将温度梯度写入结果文件的,要得到温度梯度结果是需要插入命令流来实现的。

下面以图文形式讲解:

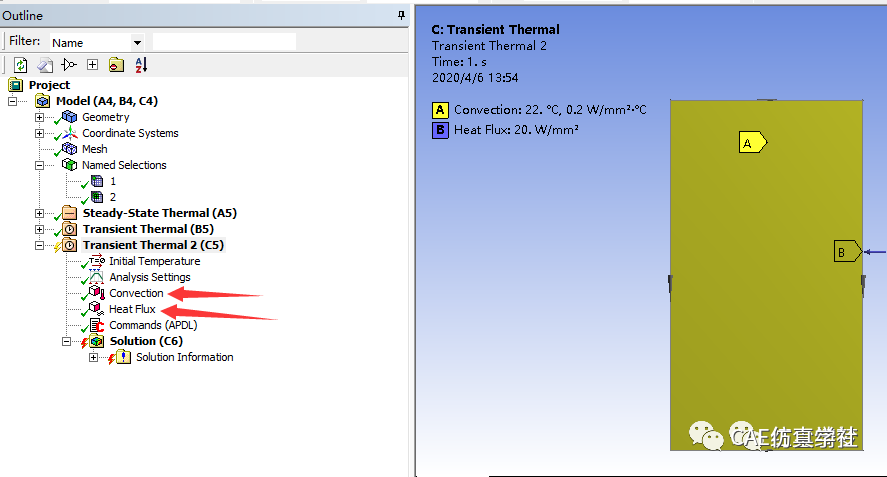

1、创建一个瞬态热分析;

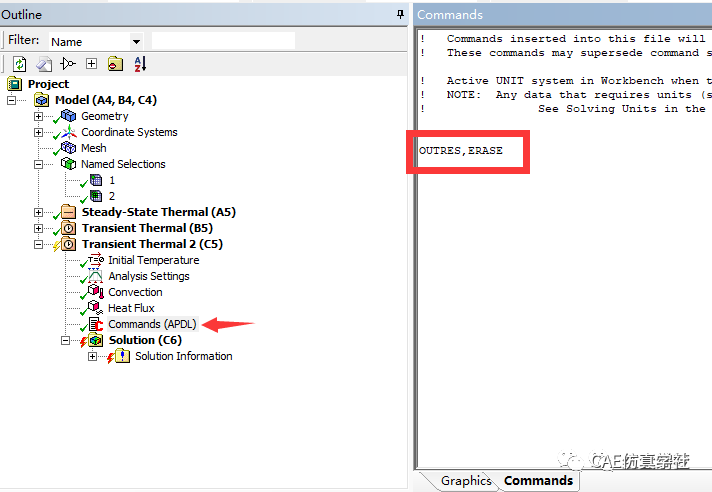

2、插入命令流,内容为:OUTRES,ERASE (含义是将写入结果文件的数据类型重置为默认值);

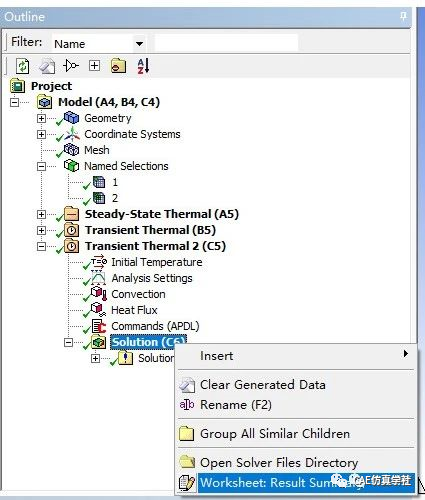

3、右击solution,在worksheet里查看可用的结果;

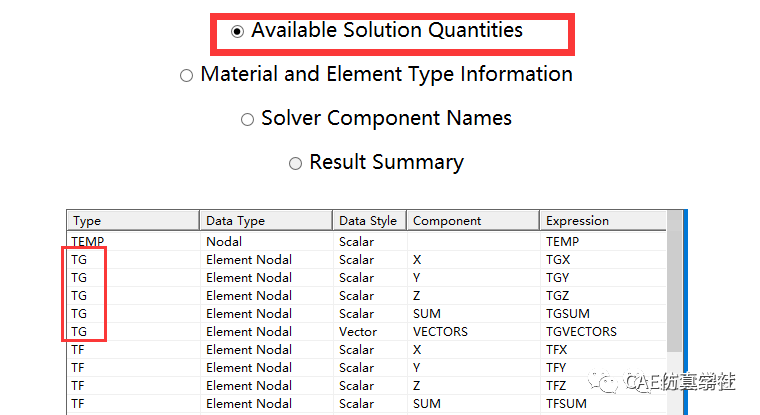

这些type为TG的就是温度梯度了,其中TGX, TGY, TGZ分别表示xyz方向的温度梯度值,TGSUM表示xyz矢量和的温度梯度值,TGVECTORS表示温度梯度矢量方向;

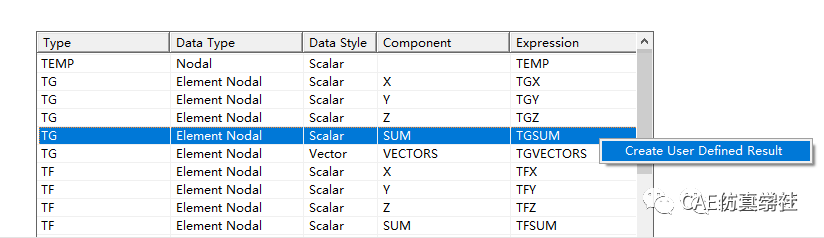

4、右键需要的结果,create user defined result;


查看结果发现得到了最后一个时刻的温度梯度值;所以这个命令适用于静态热分析;



5、将命令流更换为:OUTRES,ALL,ALL ( 除了积分点位置和状态变量所有的结果数据,每个子步都写入),其他操作相同,查看结果;


这样就可以得到每个时刻的温度梯度了。
