无缝对接：ANSYS Workbench与UG CAD建模软件关联设置

前提条件：装有UG和ANSYS 2个软件

设置方法

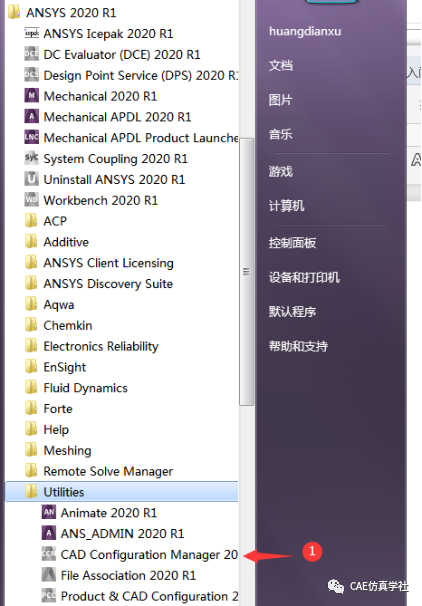

在开始菜单点开ANSYS>Utilities>CAD Configuration Manager, 如下图①所示

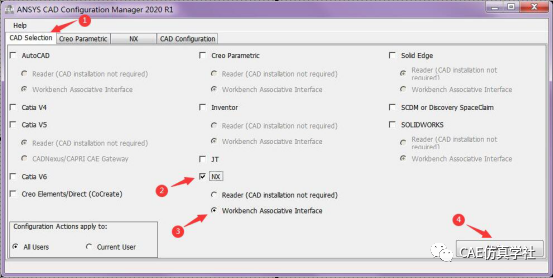

打开CAD Configuration Manager界面：①点击CAD Selection选项卡，②在NX选项前打勾，③在Workbench Associative Interface选项前打勾，④点击Next进入下一步设置。

跳到①NX选项，②在NX Installation Location选项点击Browse，找到UG安装位置，我的是安装在C盘，位置是C:\Program Files\Siemens\NX 12.0, ③在NX Custom Directory File Path选项点击Browse，找到custom_dirs.dat文件，一般是在C:\Users\hu（注：电脑用户名文件夹）(AppData \Roaming \Ansysv201 \Unigraphics \custom_dirs.dat，④然后点击Next进入下一步设置。

①跳到CAD Configuration，②点击Configure Selected CAD Interfaces

选项，显示Prerequisites ..... Configure success

NX workbench PlugIn ..... Configure success

说明已经成功连接UG，③点击Exit退出。

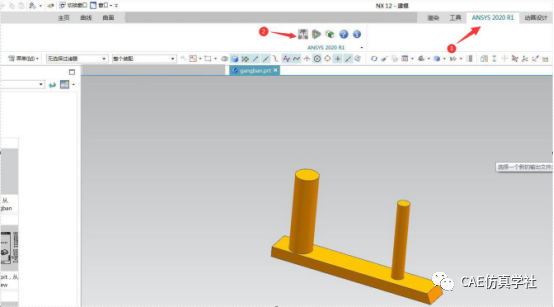

打开UG,①点击ANSYS 2020 R1选项，②点击第一个按钮，几可打开ANSYS，实现无缝对接。

打开的ANSYS界面如下：
