Ansys 19.0 WorkBench与建模软件的集成方法

通常已经掌握建模软件（如：Creo、UG、Solidworks等）后再学习使用Ansys，往往就不想重新学习Ansys里的建模软件（DM和SCDM），并且某些复杂模型在建模软件中构造更加容易。通常在建模软件中将模型转存为“.x_t”后缀的文件即可导入Ansys中，但是如果要进行参数化有限元分析，需要给各个参数标注就不能转存“.x_t”后缀的文件，需要将建模软件和Ansys关联。

   以Ansys19.0和Creo为例，首先在Ansys的安装目录中打开CAD Configuration Manager 19.0

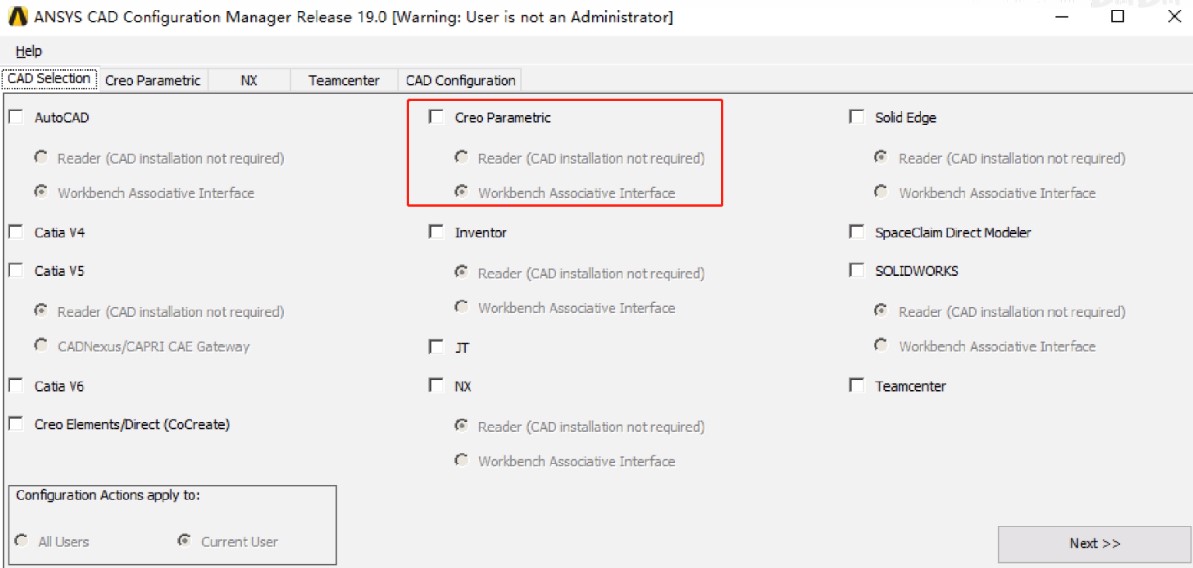

选择要关联的建模软件——Creo，选择Workbench Associate Interface（关联Workbench界面）> Next

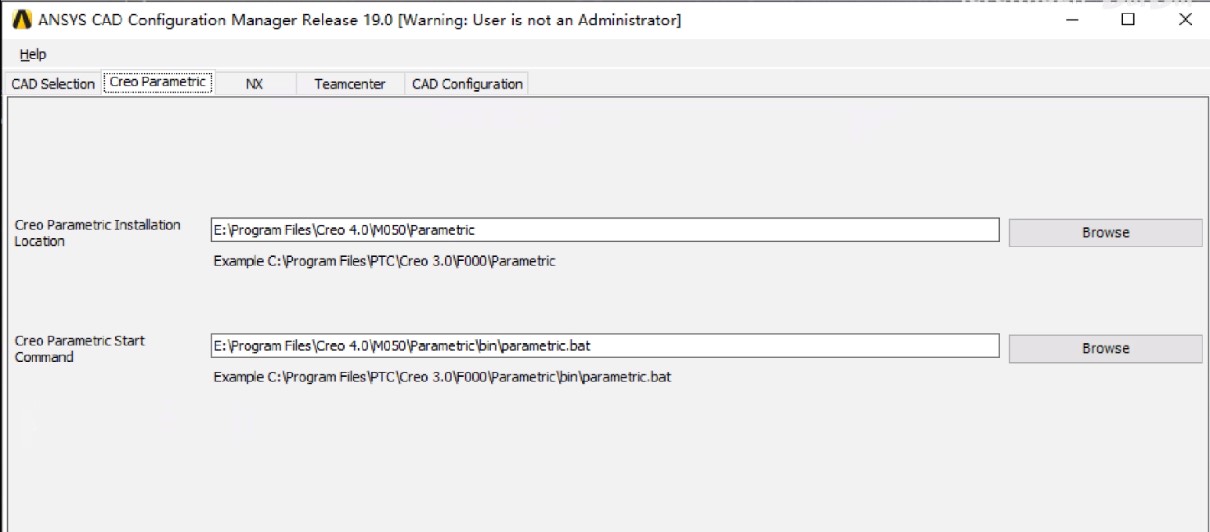

选择Creo软件的安装目录，在目录下方有安装目录的示例。

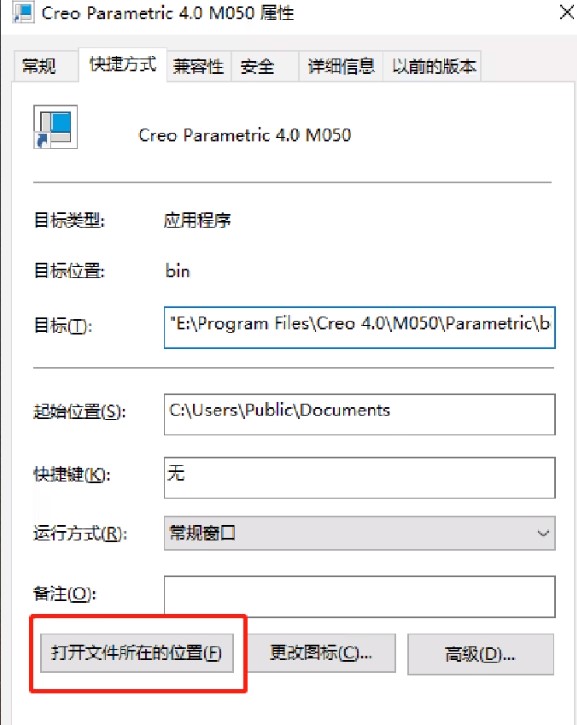

或者右键Creo启动程序，点击打开文件所在的位置，找到安装目录，再按示例找到相应文件或文件夹。点击Next。

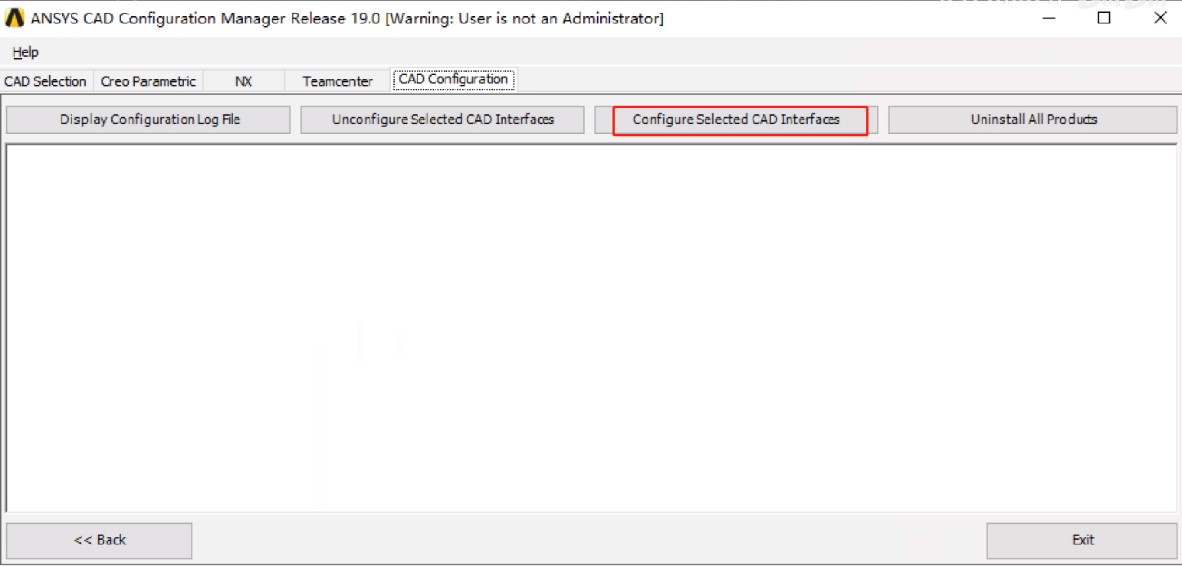

在此界面点击Configure Selection CAD Interface，待显示Successful即关联成功。退出。

在Creo添加参数标注，之前介绍过给Ansys识别字段的设置，取消对DS字段的识别可以将模型中所有的尺寸识别，给需要参数化的尺寸添加标注即可。在Creo中双击模型，出现尺寸，点击尺寸后再最上方出现尺寸详情，在图示位置添加标注“厚度”。

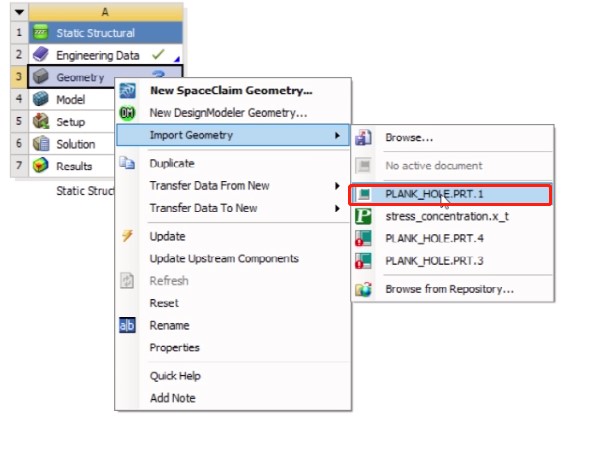

在workbench中直接导入Creo模型文件（.prt结尾），右键A3进入DM编辑模型。

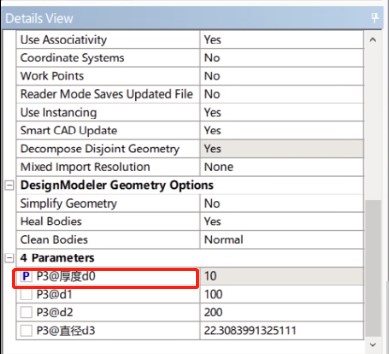

进入DM后，点击Import1 > Generate，生成模型。点击Import > Details > 在Parameters看到所有的尺寸及标注。点击“P3@厚度”前的方框，出现P，该尺寸已经可以在参数化中使用。

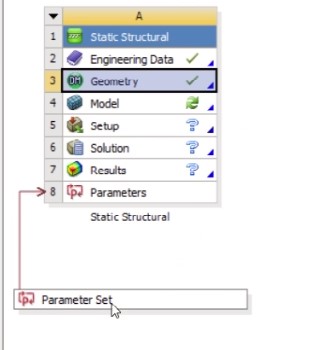

在Workbench主程序中出现了A8：Parameter以及下方的Parameter Set，参数设置成功。
