Workbench生成的dat文件在ANSYS经典中的求解方法

ANSYS Workbench的求解器是Mechnical求解器,也就是之前ANSYS经典所用的求解器。在Workbench进行结构分析时,包括建模、分网、加载和求解,其中在Workbench界面所有的关于模型的材料、单元、单元节点和载荷约束都会在求解后集中在生产的ds.dat文件下面。


文件的具体位置在文件保存位置下的dp0\SYS\MECH文件夹下,如图1所示。


图1

注意,其中的rst文件为结果文件。

ds.dat文件记录了所有有效信息,这个文件可以通过ANSYS经典打开。

将ds.dat文件复制到ANSYS经典的工作目录下,可以将后缀改为mac。

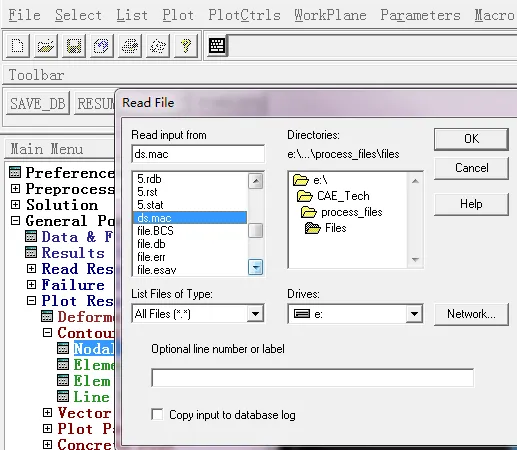

之后通过图2的方式运行。


图2

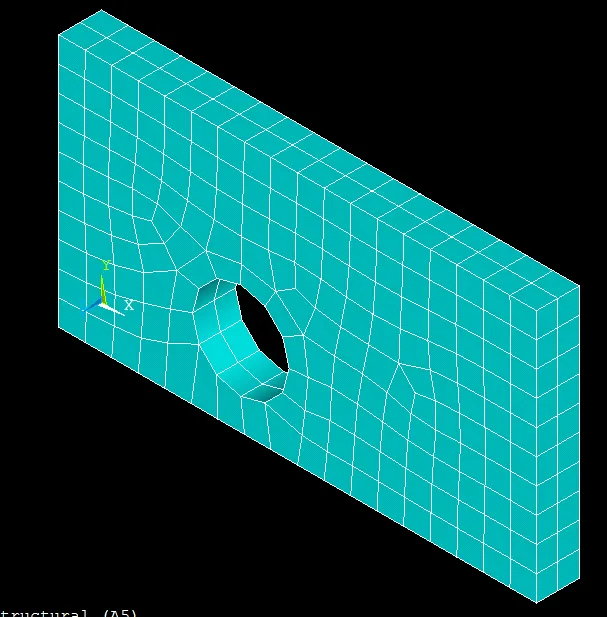

之后通过读取inp文件的方式运行Workbench生成的ds文件,即可在ANSYS的经典界面出现所有有限元模型的信息,可以查看材料类型单元类型等。如图3所示。


图3

当然,现在在ANSYS的经典界面里无法查看结果,因为没有结果文件,结果文件可以将之前Workbench下面的rst文件复制过来,也可以直接在ANSYS经典里面重新求解一次,再读取结果后即可显示结果。
