ANSYS经典版计算信息输出至文本文件的步骤

计算信息记录了ANSYS软件在求解过程中的全部关键数据，是判断模型质量的重要依据。很多情况下，无需进入繁琐的后处理流程，仅通过计算信息就能快速获取模型的核心特征。

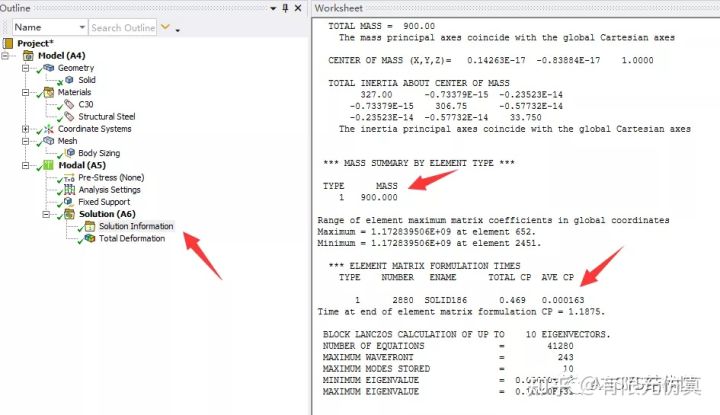

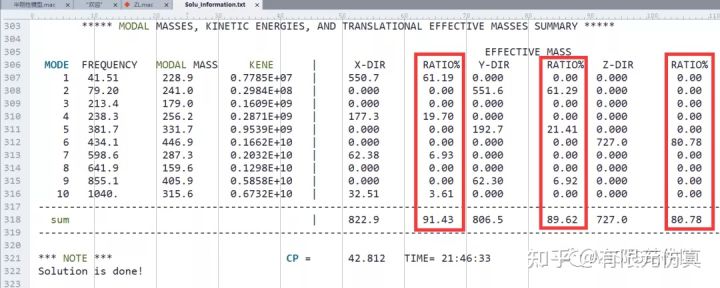

以反应谱分析为例，求解前必须先做模态分析，而模态分析中一个关键步骤是判断所提取的模态数量是否充足。规范明确要求模态质量参与系数不得低于90%，那么如何在ANSYS中快速确认这一指标？在Workbench环境下操作较为便捷：进入求解模块，点击Solu Information即可调出计算信息窗口。其中详细列出了模态质量参与系数、各阶模态的参与系数及累计占比，用户可直接对照90%的规范要求判断模态数量是否达标，避免因模态不足导致反应谱结果失真。

除上面信息外，使用者还可查阅许多其他信息，例如模型总的质量、总的单元数、总的节点数目等。

当然，上述操作在经典操作中也可以通过*get命令进行获取，但对于仅需要查询的作用来讲，未免太过繁琐，那么在ANSYS经典中有没方法可以类似Workbench这种方法查询相关信息呢？答案是有的。

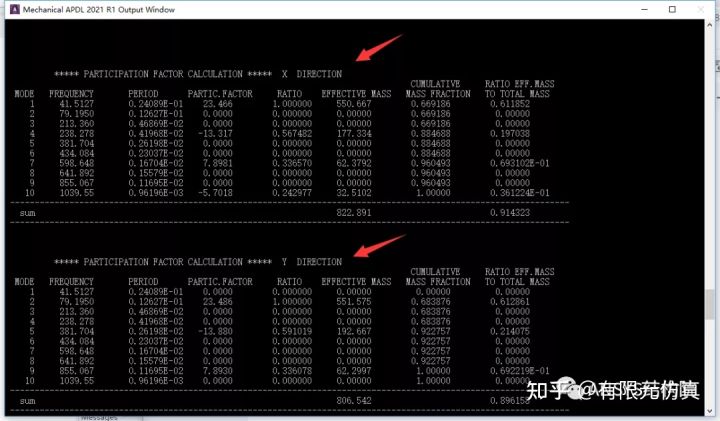

第一种方法是通过经典的output window,也即同学们打开ANSYS经典后在后台多余的这个窗口，这个窗口也会显示模型在计算过程中的一切信息，但唯一不好的地方是这个计算窗口也会记录我们的一切操作记录，例如画面缩放、点击等，所以如果要找到相关信息，需要仔细翻阅。

第二种方法是在经典中将计算信息输出到文本文件中，可达到类似wb的效果，方便我们查阅，主要是使用/output这个命令来控制信息窗口的输出方式。使用方法如下：

/solu

/output,Solu_Information,txt

nsel,s,loc,z,0

d,all,all

allsel,all

antype,modal

modopt,lanb,10

mxpand,10

solve

/output

/post1

set,list

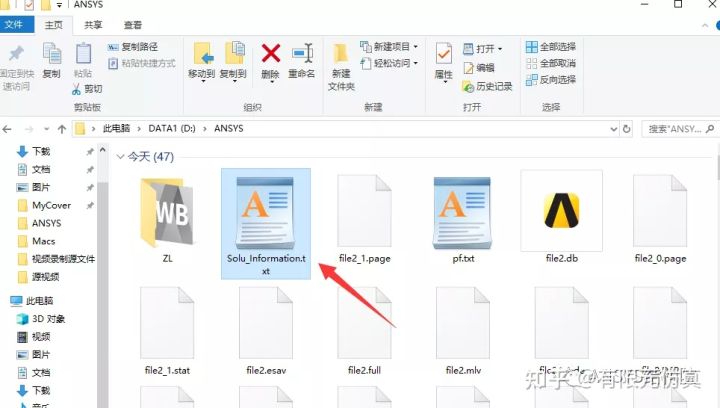

注意上面有两个output,第一个output命令要紧跟/solu，主要指定输出信息的文件名称，而在求解完成后要使用第二个output命令将信息恢复到输出窗口中，这么做主要是为了避免我们其他的一些操作输出到文件中，也即第二个output命令用来指定结束信息输出的位置。输出的文件位于软件工作目录下，效果如下：
