ANSYS生成梁单元矩形梁并导入SIMPACK生成fbi文件的流程

梁单元的fbi文件小，计算速度快，适用于大型的车轨耦合计算。

目前网上通过ANSYS生成梁单元轨道进而生成fbi文件的教程较少，通过与同学学习，总结了如下教程，希望可以帮到有需求的同学。

本教程以简化的矩形梁为例，后续会更新75轨、60轨截面的生成，其余步骤均相同

在这里要感谢青岛大学刘同学的讲解！

1.创建单元类型：

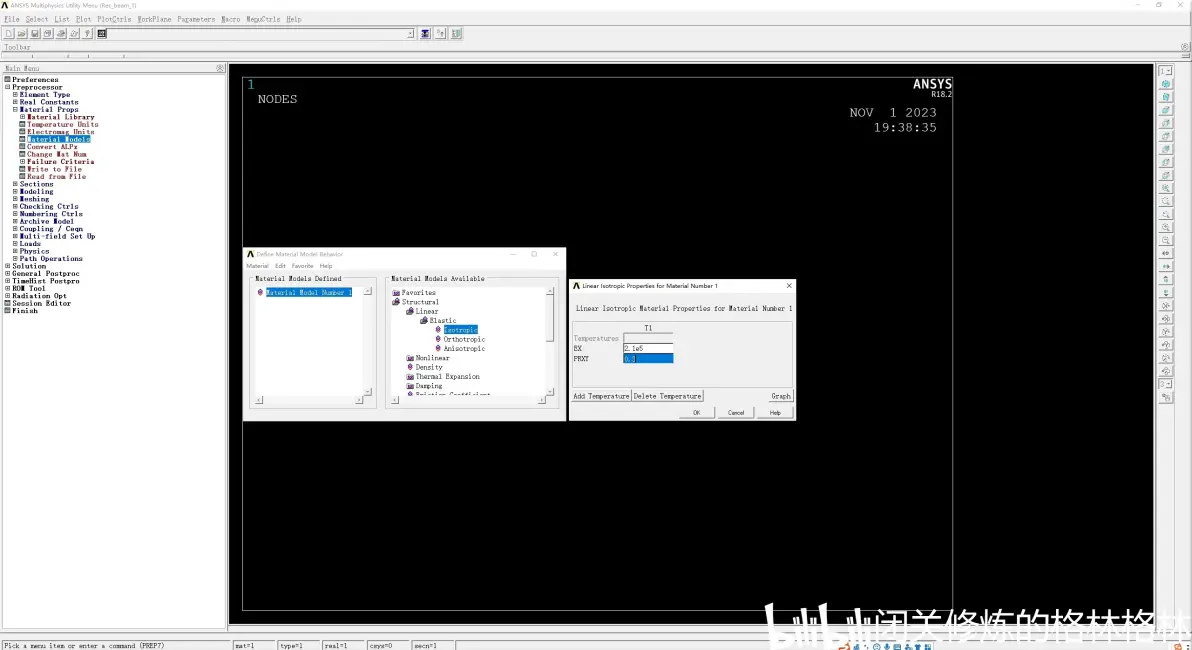

2.材料（弹性模量 密度等）

3.创建截面（以矩形截面为例）

4.生成关键点

5.点连成线

6.划分网格

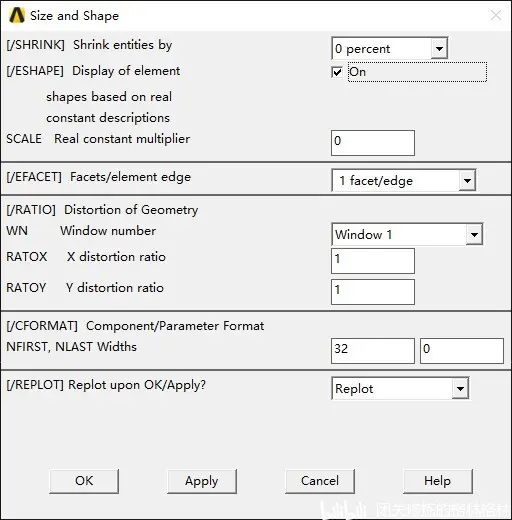

PlotCtrls-Style-Size and shape

7. 子结构分析

8.主节点定义  选ALL DOF

可以只选UXUYUZ，但我试了不太行，选ALL DOF是可行的

可以点LIST all 检查下

然后点Select-Everything   Plot-Element

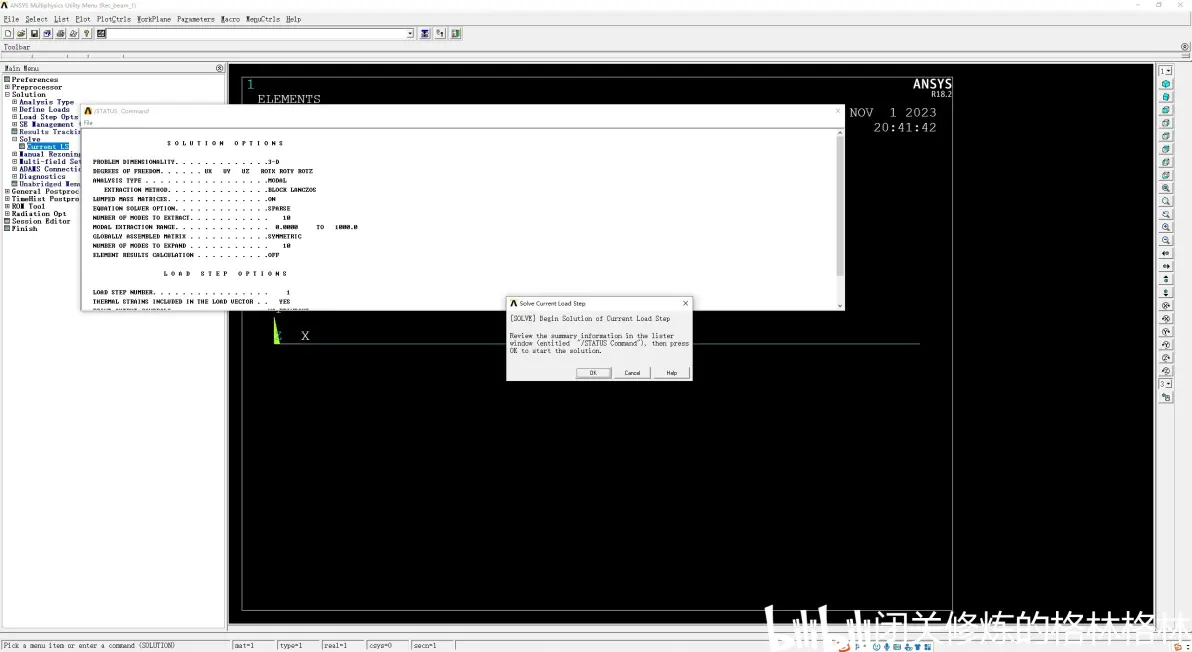

9.计算

10.写入外形文件

然后点关闭，保存全部

11. 重新打开

12.定义单元类型

13.导入sub文件

14.Plot-Element

15.计算模态

文件夹中会出现 .cdb 和 .sub文件

16. 进行fbi文件生成

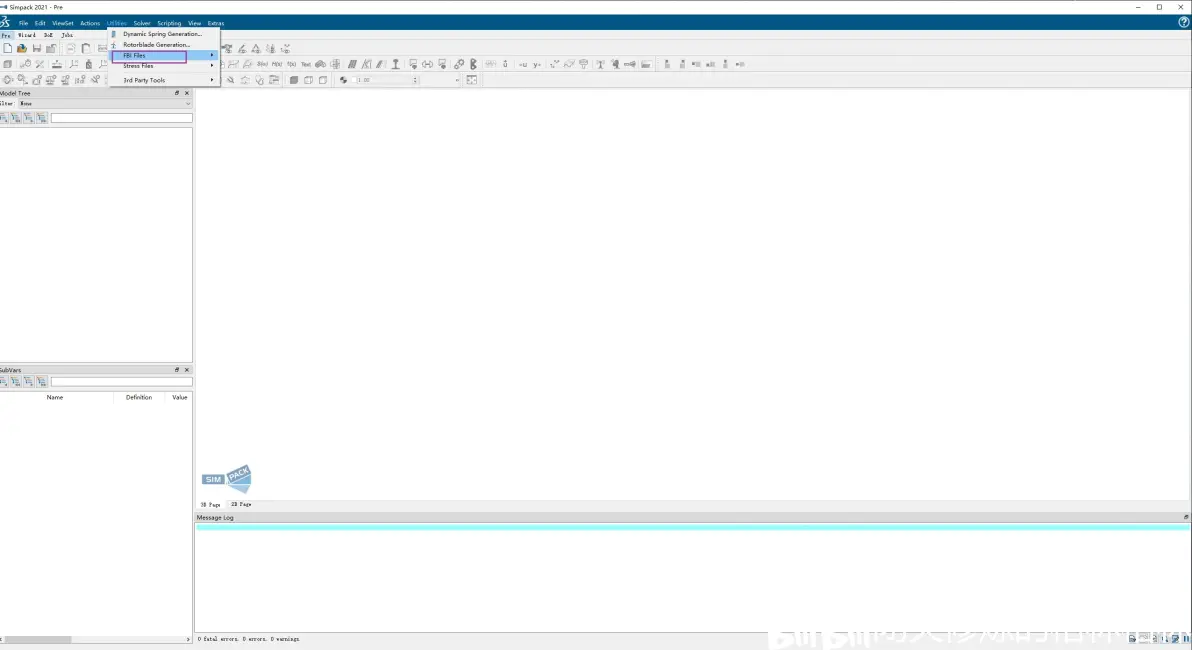

打开SIMPACK进入FBI生成页面

注意单位（mm）

至此，ANSYS生成梁单元矩形梁并导入SIMPACK生成fbi文件结束。
