ANSYS LAREA命令实战:面上两点间最短线生成

1.命令格式

  • LAREA, P1, P2, NAREA

其中

  • P1:生成线的第一个关键点。如果P1=P,则激活图形拾取功能,忽略命令的其它内容。
  • P2:生成线的第二个关键点。
  • NAREA:面号,包含P1和P2关键点的面或与生成线相平行的面。
  • 注:在面上的两个关键点P1和P2之间生成一条最短的线,生成的线也位于面内。P1和P2关键点也可以在面的同一侧,且到面的距离相等,这种情况下则生成一条与面相平行的线。

2.操作路径

  • Main Menu> Preprocessor> Modeling> Create> Lines> Lines> Overlaid on Area

3.实例

输入命令: /PREP7

CYL4,0,0,1,,,,2

LAREA,6,7,2   !在平面上生成最短的线L11

LAREA,1,5,4   !在圆柱面上生成最短的线L12

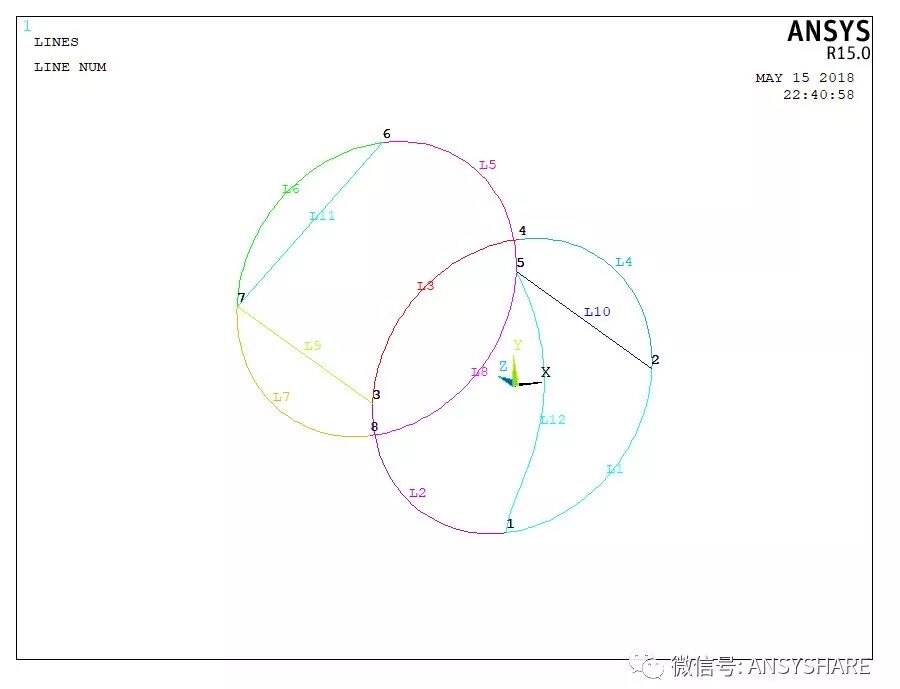

则生成的图线如图1所示


图1 生成的图线

4.参考资料

  • ANSYS HELP 15.0
